Szczegóły Produktu:
Zapłata:
|
| Nazwa: | Giętarka hydrauliczna do blachy LVD-YSD typu PPT 200Ton | Tryb sterowania: | System NC , Delem DA41T, EASYCAT TP10s, SNC53, |
|---|---|---|---|
| Automatyzacja: | Sterowanie ręczne lub automatyczne | Falownik: | DELTA, EASYCAT |
| Jazda z tylnym zderzakiem: | Normalny silnik prądu przemiennego, opcjonalny silnik servo | Długość gięcia: | 2500,3200,4000mm |
| Głębokość gardła: | 400mm | Zderzak wsteczny: | Śruba kulkowa + prowadnica liniowa |
| Główne zasilanie: | Silnik prądu przemiennego 18,5 kW lub silnik serwo | Typ maszyny: | Prasa krawędziowa, maszyna do cięcia i gięcia blach |
| NARZĘDZIA: | Sekcje Narzędzie górne, 4-kierunkowe otwory V-Die z wieloma otworami | Górny uchwyt narzędziowy: | Normalne mocowanie lub Szybkie/szybkie mocowanie |
| Obróbka materiału / metalu: | Stal nierdzewna, stal węglowa, aluminium, mosiądz / miedź | Kolor: | Biały lub dostosowany |
| Napięcie: | 220V/380V/415V/440V/dostosowane | Aplikacja: | Projekty budowlane, prasa krawędziowa, gięcie metalu |
| Gwarancja: | 2 lata | Zapewniona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie online, wsparcie techniczne wideo |
| High Light: | Prasa krawędziowa hydrauliczna 200 ton Cnc,prasa krawędziowa hydrauliczna Cnc 3200 200T,3200 200T Maszyna do gięcia blach |
||

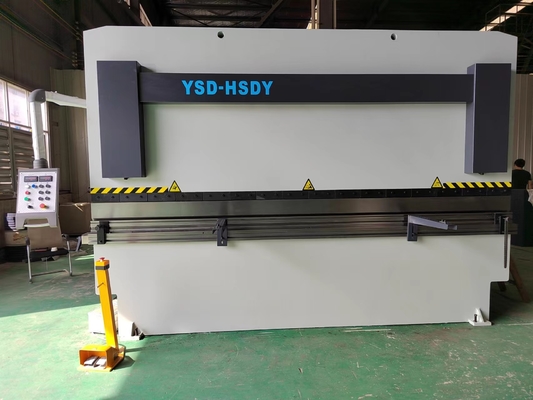

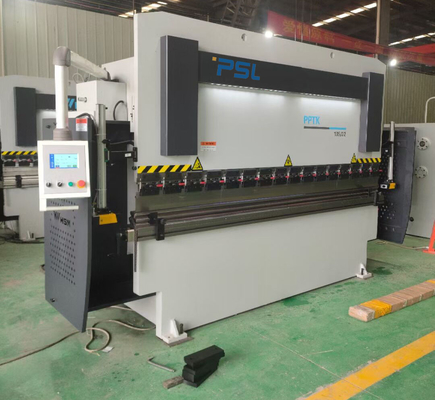

200 Ton Cnc Hydrauliczna prasa krawędziowa Giętarka Metalowa płyta PPT-125t/3200 200T/4000 Seria PPT
Główne cechy tej prasy krawędziowej hydraulicznej:
1. Przekładnia hydrauliczna, cylindry olejowe na obu końcach obrabiarki są umieszczone na bloku ślizgowym, aby bezpośrednio napędzać prace ślizgowe, co ma zalety stabilnej pracy, wygodnej obsługi, bezpieczeństwa i niezawodności.
2. Mechanizm synchronizacji suwaka przyjmuje mechaniczny wał skrętny do sterowania synchronizacją suwaka, która ma wysoką dokładność synchronizacji i silne obciążenie przeciw mimośrodowe.
3. Mechaniczny ogranicznik służy do sterowania dolnym martwym punktem, który jest stabilny i niezawodny z wysoką precyzją.
4. Cały stół warsztatowy ręcznej kompensacji ugięcia jest łatwy do regulacji.
5. Dolna funkcja opóźnienia utrzymania ciśnienia w martwym punkcie może zmniejszyć odbicie przedmiotu obrabianego i zapewnić dokładność przedmiotu obrabianego.
6. Posiada funkcję szybkiego przewijania do przodu, aby pracować do przodu, aby zapewnić dokładne wyrównanie operatora.
7. Liczba osi NC: X (tylny ogranicznik), y (ram stop)
Główne elementy prasy krawędziowej hydraulicznej:
| Model opcjonalny | Producent | Uwagi | |
|---|---|---|---|
| System CNC | E300T TP-10S DA41T |
ESTUN DELEM |
(Opcjonalny) |
| System hydrauliczny | Główne zawory elektromagnetyczne |
Rexroth PIERWSZY |
|
| Uszczelnienia | cylindry |
MERKEL NOK |
|
| Tylny miernik |
Siłownik Śruba kulkowa + prowadnica liniowa |
EASYCAT Tajwan |
|
| Pompa olejowa | Pompa oleju przekładni wewnętrznej |
NACHI Słoneczny |
|
| Główne zasilanie |
Silnik prądu przemiennego Siłownik |
Wanbang VEICHI |
(Opcjonalny) |
| Stół roboczy |
Ręczny stół do koronowania Zmotoryzowany mechaniczny stół do koronowania |
PSL PSL |
Opcjonalny |
| Bezpieczeństwo |
Ogrodzenia stalowe przednie z dwóch stron Powrót bezpieczne zabezpieczenie czujnika |
PSL |
(Opcjonalny) |
| Przednie ramię podtrzymujące |
Naprawiono proste ramię nośne zamontowane ramiona nośneLiniowy przewodnik |
PSL |
(Opcjonalny) |
| Napięcie | 380V/50Hz | PSL | Dostosowane |
| Element elektryczny | Przekaźnik Schneidera, stycznik | Schneidera | |
| Przełącznik nożny | Koreański przełącznik pionowy Kaikun | Chiny | |
| Głębokie gardło |
400mm 400-600 mm (opcjonalnie) |
PSL |
Główne funkcje prasy krawędziowej:
2. Giętarkawykorzystuje pełną stalową konstrukcję spawaną, wibracyjną obróbkę starzenia w celu usunięcia naprężeń wewnętrznych, o wysokiej sztywności i stabilności.Obróbka ramy przyjmuje jednorazową metodę obróbki zaciskowej dużej wiertarki podłogowej i frezarki oraz ruchomego centrum obróbczego gantry, aby zapewnić dokładność obróbki części.
3.Zastosuj zintegrowany hydrauliczny układ sterowania, bardziej niezawodny i łatwy w konserwacji.
szczególne dobory instalacji pozwalają na uzyskanie szczególnie umiarkowanych poziomów hałasu zarówno na maszynachśrednia pojemność.Zabezpieczenie przed przeciążeniem jest wyposażone w układ hydrauliczny, który zapewnia brak wycieków, a poziom oleju można bezpośrednio odczytać lub zobaczyć.
4.SkręcenieBar wymuszonymechanicznysynchronizacja, wyważenie ogranicznika granicznego z osią Y o wysokiej precyzji.
5. Tylny zderzak jest spawany przez konstrukcję stalową i ma wysoką sztywność.Jest napędzany przez silnik servo, śrubę kulową i prowadnicę liniową, aby zapewnić wysoką precyzję działania.
6. Palce bakc-gauge mają wysoką równoległość i szybką regulację na prowadnicy liniowej.
7. Mechanizm regulacji suwaka niezależny od zespołu cylindra olejowego w celu zwiększenia efektu uszczelnienia.
8. Specjalne narzędzie Top jest wyposażone w szybkie mocowanie przeznaczone do gięcia cienkich blach ze stali nierdzewnej.
4-drożna matryca V z różnymi otworami
9.Pedał nożny z wyłącznikiem awaryjnym.
10. Przednia osłona suwaka z lampką do oświetlenia.
11. Szybkie/szybkie mocowania narzędzi górnych
12. CNCSterownik hydraulicznej prasy krawędziowej: Delem DA41T, EASYCAT EP10s
Ten kontroler może sterować tylko dwiema osiami serwomechanizmu-X i Y oraz stołem obrotowym.
Funkcja programowania wieloetapowego jest w stanie osiągnąć automatyczną pracę i ciągłe pozycjonowanie lub procedury wieloetapowe, a także automatyczną precyzyjną regulację pozycji tylnego ogranicznika i bloku ślizgowego;
Opcjonalne funkcje lub części,
1.Podpory przednie poruszają się płynnie na prowadnicy liniowej wzdłuż stołu roboczego w prawo lub w lewo, można je również regulować w górę iw dół.
2. Bezpieczny ochraniacz lasera.
3. Zmotoryzowany mechaniczny stół do koronowania.
5. Aktualizacja silnika głównego do serwomotoru.
6. Belka tylnego zderzaka z podwójną prowadnicą liniową do łatwego przesuwania palców.
7. Głębokość gardła do 600 mm lub więcej.
Główne parametry prasy krawędziowej serii PPT(K).
| NazwaModel |
40/12,5
|
40/20
|
40/25
|
50/20
|
70/25
|
70/30
|
70/40
|
100/25
|
100/30
|
100/40
|
135/30
|
135/40
|
165/30
|
165/40
|
| Ciśnienie nominalne kN |
400
|
400
|
400
|
500
|
700
|
700
|
700
|
1000
|
1000
|
1000
|
1350
|
1350
|
1650
|
1650
|
| Szerokość składanej płyty mm |
1250
|
2000
|
2500
|
2000
|
2500
|
3000
|
4000
|
2500
|
3000
|
4000
|
3000
|
4000
|
3000
|
4000
|
| Rozstaw kolumn mm |
890
|
1640
|
2050
|
1640
|
2050
|
2550
|
3150
|
2050
|
2550
|
3150
|
2550
|
3150
|
2550
|
2150
|
| Skok suwaka mm |
100
|
100
|
100
|
100
|
100
|
100
|
100
|
130
|
130
|
130
|
130
|
130
|
150
|
150
|
| Odległość regulacji suwaka mm |
80
|
80
|
80
|
80
|
80
|
80
|
80
|
110
|
110
|
110
|
110
|
110
|
120
|
120
|
| Odległość między suwakiem a stołem mm |
300
|
300
|
300
|
300
|
300
|
300
|
300
|
310
|
310
|
310
|
310
|
310
|
350
|
350
|
| Głębokość gardła mm |
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
250
|
250
|
| Szerokość stołu roboczego mm |
140
|
140
|
140
|
140
|
140
|
140
|
140
|
180
|
180
|
180
|
180
|
180
|
180
|
180
|
| Prędkość jazdy mm/s |
100
|
100
|
100
|
78
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
| Prędkość robocza mm/s |
10
|
10
|
10
|
7
|
7
|
7
|
7
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| Prędkość powrotu mm/s |
90
|
90
|
90
|
80
|
88
|
88
|
88
|
60
|
60
|
60
|
60
|
60
|
68
|
68
|
| Moc silnika kW |
3
|
3
|
3
|
3
|
4
|
4
|
4
|
5,5
|
5,5
|
5,5
|
7,5
|
7,5
|
11
|
11
|
| Masa netto obrabiarki kg |
2000
|
2500
|
3000
|
2700
|
4400
|
4700
|
6200
|
5500
|
6000
|
8200
|
7000
|
8700
|
8500
|
10500
|
| Rozstaw bloków tylnych mm |
400
|
400
|
400
|
400
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
| Pojemność zbiornika paliwa L |
63
|
63
|
109,5
|
63
|
109,5
|
130,8
|
130,8
|
130,8
|
130,8
|
130,8
|
130,8
|
130,8
|
164,7
|
164,7
|
| Długość całkowita mm |
1555
|
2160
|
2660
|
2160
|
2645
|
3145
|
4050
|
2645
|
3145
|
4050
|
3145
|
4145
|
3150
|
4050
|
| Wymiary mm |
1075
|
1128
|
1128
|
1128
|
1200
|
1200
|
1200
|
1290
|
1290
|
1320
|
1400
|
1460
|
1550
|
1550
|
| Rozmiar wyglądu wysoki mm |
2149
|
1980
|
1980
|
2030
|
2120
|
2120
|
2315
|
2240
|
2240
|
2420
|
2290
|
2420
|
2600
|
2600
|
Uwagi: Dzięki za zrozumienie, jeśli parametry zostaną zmienione bez powiadomienia.
