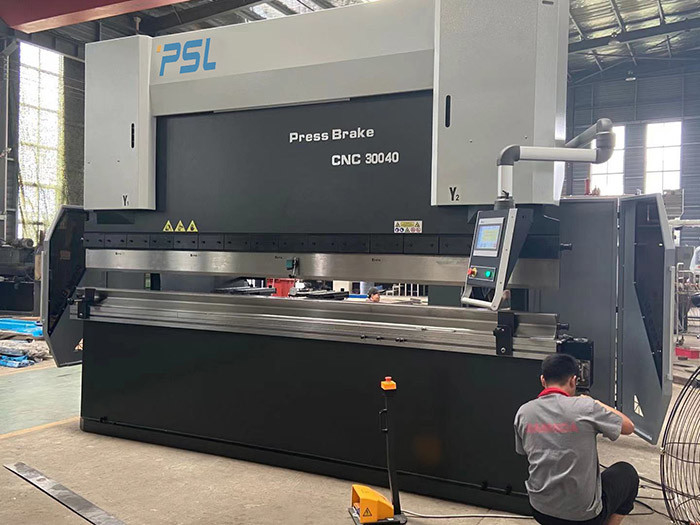

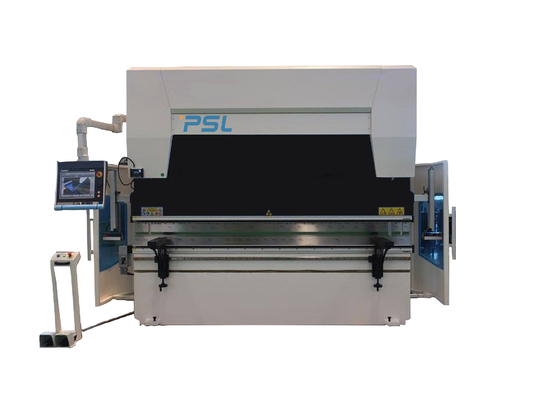

Synchronizacja elektrohydrauliczna. Serwo silnik główny maszyny do gięcia blachy prasy krawędziowej CNC

Synchronizacja elektrohydrauliczna CNC Prasa krawędziowa Giętarka do blachy serwosilnik główny





Zasada i cechy maszyny:



● Rama wykonana jest z konstrukcji spawanej z blachy stalowej, lewy i prawy dom, stół roboczy i podstawa siłownika są zespawane w całość.Po spawaniu naprężenia wewnętrzne są eliminowane przez odpuszczanie, dzięki czemu cała stal jest mocna, a stabilność dobra.



● Wysoka częstotliwośćtechnologia sterowania hydraulicznego, szybsza, bardziej wydajna i dokładna.



● Tylny ogranicznik prasy krawędziowej CNC jest wyposażony w standardowy 2-palcowy system ograniczników tylnych, ponieważ w przypadku elementów o skomplikowanych kształtach dostępny jest 4- lub 5-palcowy system ograniczników tylnych i odpowiednie matryce do wyboru.



● Zgodnie z wprowadzonymi danymi blachy w prasie krawędziowej, system CNC może automatycznie obliczyć i dostosować kompensację ugięcia stołu, uzyskując jednakową długość wszystkich kątów obrabianych elementów.



● Odległość i wysokośćogranicznik tylnyi skok Ram są kontrolowane przez system CNC, który jest wygodny i szybki.



● Cylinder olejowy został obrobiony z całym przepływem, aby uzyskać najlepszy stan, jak kucie, hartowanie i odpuszczanie oraz dokładne szlifowanie, a następnie twarde chromowanie i inne procesy.wreszcie zmontować import pierścienia uszczelniającego, zjawisko wycieku oleju w obsłudze klienta.



● Układ hydrauliczny przyjmuje zintegrowany układ hydrauliczny drogi olejowej w celu zmniejszenia instalacji rurociągu.



● Zastosowanie mechanicznej kompensacji ugięcia zapewnia dostęp do jednolitych detali o pełnej długości.co może sprawić, że stół wykona ruch względny i utworzy idealną wypukłą krzywą, zapewniając, że względne pozycje z suwakiem pozostaną niezmienione.





Podstawowa konfiguracja:





Nie	Imię	Model/Produkcja
1	System CNC	Kontroler Holland Delem DA53T, DA58T, DA66T
2	Elektryczne	Francja Schneider Electrics
3	Tylny miernik	Śruba kulowa + prowadnica liniowa;3-4 zestawy palców poruszających się po prowadnicy liniowej
4	Głównym silnikiem	Silnik serwo Estun lub VEICHI
5	Siłownik	Nanjing Estun
6	Sterownik serwo	Nanjing Estun
7	Przełącznik pedału	KACON, Korea Południowa
8	Uszczelka	BAUSER i Busak+Shamban, Niemcy

9	System hydrauliczny	Rexroth, Niemcy
10	Pompa olejowa	Niemcy ALLEAD wysokowydajna i cicha wewnętrzna pompa zębata Pompa olejowa
11	Złącze rury olejowej	Niemcy EMB
12	Najlepsze narzędzie i V-Die	Jeden zestaw standardowego narzędzia górnego i matrycy V
13	Tylny miernik	Śruba kulowa Taiwan Hiwin i prowadnica liniowa
14	Cylinder olejowy	Chiny Taifeng
15	Szybkie mocowanie	chińska marka
16	Kompensacja ugięcia	Mechaniczny stół do kompensacji/koronowania

17	Władca kraty	Włochy GIVI
18	Oś standardowa	4 +1(Y1, Y2, X,R,+V )



Wprowadzenie części głównych:



--Holland Delem DA-58T cechy systemu:





Cechy DA-58T:

Programowanie graficznego ekranu dotykowego 2D

15-calowy kolorowy wyświetlacz TFT o wysokiej rozdzielczości

• Obliczanie sekwencji gięcia
• Ukoronowanie kontroli
• Sterowanie serwomechanizmem i przetwornicą częstotliwości
• Zaawansowane algorytmy sterowania osią Y dla zaworów z pętlą zamkniętą i otwartą.
• USB, interfejs peryferyjny
• Oprogramowanie offline Profile-T



Dane techniczne DA-58T
Standard
Wyświetlacz	Kolorowy wyświetlacz LCD
Rodzaj	15-calowy wyświetlacz TFT o wysokiej jasności
Rezolucja	1024 x 768 pikseli, 32-bitowa głębia kolorów
Czujnik dotyku	Pełna kontrola ekranu dotykowego (dotyk PCT)
Podświetlenie	DOPROWADZIŁO
Pojemność przechowywania	1 GB
Pamięć produktów i narzędzi	256MB
Wymienna pamięć	Pamięć flash USB
Oprogramowanie offline	Profil-58TL





 -- Niemcy układ hydrauliczny Rexroth:











-- Niemcy Stawy EMB

Znakomity kształt

Dobra szczelność

Duży płynący

mała strata ciśnienia

Brak wycieku oleju.











-- Niemcy Pieczęcie BAUSER i Busak+Shamban

Silna zdolność do zapobiegania wytłaczaniu do szczeliny

Uszczelki nie będą skręcone ani odwrócone

Dobra odporność na zużycie i łatwy montaż

Dobra szczelność











-- Linijka czujnika GIVI

Prasa krawędziowa CNC wykorzystuje w pełni zamkniętą pętlę elektrohydraulicznego sterowania serwomechanizmem,

Sygnały położenia suwaka mogą być przesyłane zwrotnie do systemu CNC przez dwie strony linijki czujnika,

następnie sterownik CNC DA58T reguluje ilość przepływającego oleju, zmieniającrozmiar otworuzaworu synchronicznego

, kontrolując w ten sposób suwak Y1, Y2 działający na tym samym poziomie, utrzymując stan równoległy stołu roboczego.









-- Mechaniczny stół koronujący

• Lokalny mechanizm kompensacji ugięcia wykorzystuje mechaniczną strukturę kompensacji tabeli kolizji.Automatyczna kontrola obliczeń kontrolera CNC.
• Każda grupa składa się z kilku grup trójwymiarowych zakrzywionych powierzchni o różnych nachyleniach.Krzywa kompensacji jest bliższa krzywej odkształcenia płyty ślizgowej, co znacznie poprawia dokładność obróbki giętarki.









-- Tylny zderzak

● Oś X napędzana serwomotorem za pomocą śruby kulowej

● Oś R napędzana serwomotorem za pomocą śruby kulowej

● Tajwańska śruba kulowa HIWIN i prowadnica prowadnicy

● wszystkie serwomotory

  ● Ręczna regulacja położenia palców









  - Szybkie mocowanie w celu łatwego mocowania górnego narzędzia









-Jeden zestaw standardowego górnego narzędzia i podwójnej matrycy V (styl Amada)

Materiał: 42CrMo lub dostosowany

Ogólny proces hartowania, wysoka twardość i dobra odporność na zużycie.

Podwójna matryca V8, V12, V16 (dostosowana)











  --Niezawodny układ elektryczny

• Instalacja elektryczna to France Schneider
• Wyposażony w pyłoszczelną obudowę do gwarancjiwysokiej jakości układ elektryczny
• Otwórz drzwi i wyłącz, wysokiej jakości sterownik silnika serwo.
