Szczegóły Produktu:
Zapłata:
|
| Stan : schorzenie: | Nowy | nazwa maszyny: | Słupy mocy Wytwarzanie prasy krawędziowej Tandem CNC, giętarka do blachy |
|---|---|---|---|
| Typ maszyny: | 2-PPED-500/6000 Tandem maszyna do produkcji CNC | Aplikacja: | Energetyka, projekty budowlane, blacha ocynkowana |
| Obróbka materiału / metalu: | Stal nierdzewna, stal węglowa | Ciśnienie nominalne (kn): | 10000KN |
| Maks. Długość gięcia: | 12000mm | Skok RAM: | 300 mm lub więcej |
| Max. Maks. opening between Ram and working table otwarcie między Ramą a stoł: | 600 mm lub więcej | Głębokość gardła: | 500 mm lub więcej |
| Napięcie: | 220V/380V/415V/440V 50HZ/60HZ, dostosowane | Głównym silnikiem: | Silnik prądu przemiennego 2 * 45 kW |
| Waga: | 2*48000kg | Oś CNC: | 3+1, Y1,Y2,X,+V lub dostosowane |
| Tryb sterowania: | Sterownik CNC Delem DA53T, Cybelec, ESA | Zderzak wsteczny: | Śruba kulowa + prowadnica liniowa, serwonapęd osi X |
| Automatyzacja: | automatyczny, elektryczny | Kolor: | kość słoniowa, dostosowana |
| Dodatkowe usługi: | Zakończ formowanie, zaprojektuj formy zgodnie z twoim produktem | Gwarancja: | 1 rok |
| Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie online, wsparcie techniczne wideo | ||
| High Light: | 40-stopowe hydrauliczne prasy krawędziowe PSL,hydrauliczne prasy krawędziowe CNC PSL,40-stopowe prasy krawędziowe PSL |
||

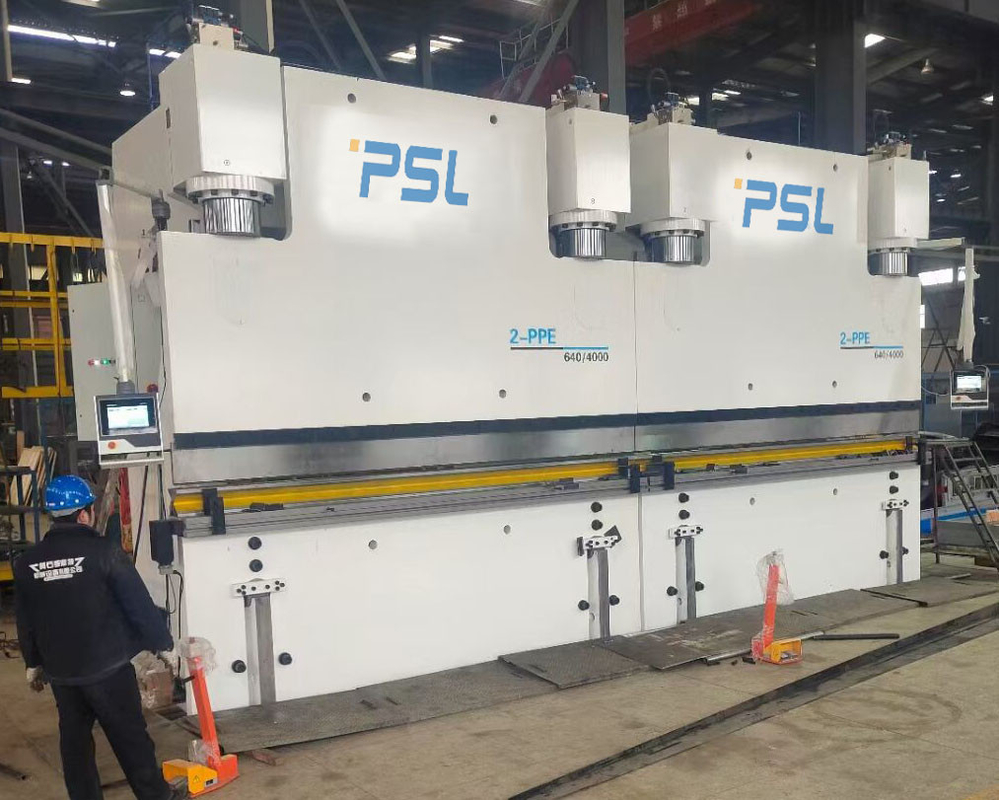

Słupy mocy Słupy oświetleniowe Maszyna do produkcji Tandem CNC Elektrohydrauliczne prasy krawędziowe
Aplikacje:
Ta prasa krawędziowa Tandem CNC jest szeroko stosowana w dużej konstrukcji stalowej, stalowej wieży, słupach energetycznych, wózku ciężarowym, szafce elektrycznej, dekoracji przemysłowej.Dzięki różnym matrycom abonent może wygiąć blachę w różne kształty obrabianych elementów.
Zwłaszcza w przemyśle wytwórczym słupów energetycznych i lekkich z dużą głębokością gardzieli i większym Max.wysokość otwarcia narzędzi.
Główne cechy maszyny,
1. Elektrohydrauliczny system serwo, zamknięta pętla kontroluje dokładność działania suwaka.
2. Unikalna opatentowana technologia: dwustronna kompensacja ugięcia dużej prasy krawędziowej.
3. Wkładki o regulowanej wysokości otwarcia, aby sprostać różnorodnym przedmiotom.
4. Różnorodne instytucje pomocnicze mogą spełnić wymagania użytkowników i sprawić, że proces będzie wygodniejszy i bardziej wydajny.
5. Rama maszyny składa się ze zbiornika, stołu roboczego, lewej i prawej obudowy oraz
Baran.Dzięki temu ma wysoką wytrzymałość i dobrą sztywność.Eliminacja wymaga również wibracjistres.
6. Zasada działania synchronizacji obu maszyn: przyjęcie elektryczno-hydraulicznej; zawory proporcjonalne zapewniające synchronizację obu maszyn.
7. Poprzez sterownik CNC operator może komunikować się z maszyną.
8. Wyposażony w dobry system prowadzący, system pomiaru położenia i hydrauliczny system równoważenia, aby spełnić wymagania pracy na całej długości i pracy ekscentrycznej.
9. Jednostka kompensacji stołu roboczego jest przystosowana do kompensacji ugięcia maszyny podczas pracy, aby zapewnić precyzję obrabianego przedmiotu.
10. Powierzchnia cylindra ma dobre zużycie i obróbkę cieplną, dzięki czemu ma dobre smarowanie i długą żywotność.
Dokładność obrabiarki
1 Dokładność geometryczna
Dokładność pozycjonowania Y1 i Y2 (siłownik poruszający się w górę iw dół osi): ± 0,05 mm
Dokładność powtarzania pozycjonowania osi Y1 i Y2: ± 0,05 mm
Dokładność pozycjonowania osi X: ± 0,10 mm
(która jest przednią i tylną ruchomą osią tylnego mocowania)
Dokładność powtarzalnego pozycjonowania w osi X: ± 0,05 mm
2 Dokładność pracy
Kąt gięcia badanego elementu: ± 30 '/M
Prostoliniowość gięcia próbki: 0,30 mm/m
Konfiguracja maszyny,
| Nie | Nazwa | Model/produkcja |
| 1 | System CNC |
Holandia Delem DA53T, DA58T,DA66T ESA S630, S640 Cybelec CT8, CT12 |
| 2 | Elektryczne | Schneider Francja |
| 3 | Zderzak wsteczny | Śruba kulowa + prowadnica liniowa;4 zestawy palców poruszających się na prowadnicy liniowej |
| 4 | Głównym silnikiem | Silnik prądu przemiennego WN 2 * 45 kW |
| 5 | Siłownik | Estun |
| 6 | Serwosterownik | Estun |
| 7 | Przełącznik nożny | KACON, Korea Południowa |
| 8 | Uszczelka |
Merkel, Niemcy NOK, Japonia |
| 9 | System hydrauliczny | Rexroth, Niemcy |
| 10 | Pompa olejowa | Pompa olejowa Japan Nachi wewnętrzna pompa zębata |
| 11 | Łącznik do rur olejowych | Niemcy EMB |
| 12 | Najlepsze narzędzie i V-Die | Jeden zestaw standardowego narzędzia Top i składał się z matrycy V |
| 13 | Zderzak wsteczny | Tajwan Hiwin śruba kulowa i prowadnica liniowa |
| 14 | Butla olejowa | PSL |
| 15 | Kompensacja ugięcia | Mechaniczny lub hydrauliczny stół wyrównujący/koronujący |
| 16 | Kratująca linijka | Włochy GIVI |
| 17 | Oś standardowa | 3+1(Y1, Y2, X, +V) |
Seria Tandem PPED Główne parametry,
|
NazwaModel
|
2-500/40
|
2-500/50
|
2-500/60
|
2-640/60
|
2-640/70
|
2-640/80
|
2-800/60
|
2-800/70
|
2-800/80
|
| Siła nominalna kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| Szerokość składanej płyty mm |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| Rozstaw kolumn sił mm |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| Skok suwaka mm |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| Maksymalna wysokość otwarcia stołu roboczego i suwaka mm |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| Głębokość gardła mm |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| Szerokość stołu mm |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| Prędkość jazdy mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| Prędkość robocza mm/s |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| Prędkość powrotu mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| Moc silnika głównego kW |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| Pojemność zbiornika paliwa L |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| Masa netto obrabiarki kg |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
