Szczegóły Produktu:
Zapłata:
|
| Stan : schorzenie: | Nowy | Nazwa produktu: | Maszyna do cięcia metalu laserem światłowodowym, wycinarka laserowa do blach i rur |
|---|---|---|---|
| Słowo kluczowe: | laserowe cięcie blach, wycinarka laserowa, | Główny korpus: | Konstrukcja spawana z blach i rur stalowych |
| Funkcjonować: | Cięcie materiałów metalowych, cięcie i grawerowanie | Kontrola: | System sterowania CNC Cyccut |
| Oprogramowanie sterujące: | Cypcut,Cypnest | Źródło laserowe: | IPG, Raycus, Max |
| Tryb chłodzenia: | Chłodzenie wodą, chłodzenie wodne i system ochrony, przemysłowy agregat wody lodowej | Obsługiwany format graficzny: | AI, DXF, PLT, DST, CAD |
| Grubość cięcia: | Zależy od materiału, materiałów, stali węglowej 0-16 mm, stali nierdzewnej 0-8 mm | Obszar roboczy: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm |
| Moc lasera: | 1000W / 2000W / 3000W / 4000W | System jazdy: | Serwomechanizmy Yaskawa.Delta, Fuji.Panasonic |
| Napędowy: | X, Y, Z wszystkie serwomotory | Obszar cięcia: | dł.4010mm * szer.2010mm |
| Kształty rur: | Rura okrągła, rura kwadratowa, rura eliptyczna, rura anizotropowa | Długość rury tnącej: | 1000-6000mm |
| Średnica rury tnącej: | 20-150mm | Kolor: | Kolor standardowy lub dostosowany |
| Aplikacja: | Cięcie laserowe, grawerowanie laserowe | Konserwacja: | Zdalna diagnostyka i wykrywanie online |
| Orzecznictwo: | ISO,SGS,CCC | Gwarancja: | 1-2 lata |
| Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą | ||
| High Light: | laserowe maszyny do cięcia rur cnc,laserowe obcinaki do rur cnc PSL,laserowe maszyny do cięcia rur cnc PSL |
||

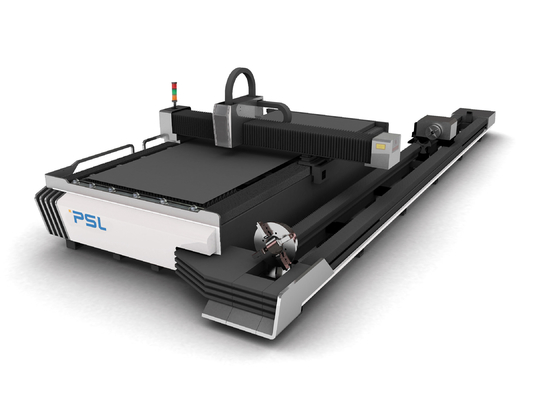

Pojedynczy stół warsztatowy Blacha i rura Mieszane cięcie laserowe Maszyna do cięcia laserem światłowodowym CNC
Główna charakterystyka techniczna,
W porównaniu do oszczędzania pieniędzy, maszyna ma dwie funkcje, może przeciąć rurę, a także przeciąć deskę;
Obowiązujący przemysł:
◆ Szeroko stosowany do cięcia stali nierdzewnej, stali węglowej, stali manganowej, stali sprężynowej, stopu tytanu, blachy ocynkowanej, blachy aluminiowej, mosiądzu, miedzi i innych materiałów metalowych.
◆ Bardzo wysoka jakość cięcia materiałów specjalnych.
◆ Używany do metalowych rur okrągłych, rur kwadratowych, metalu w kształcie litery L, metalu w kształcie litery H itp.
Obowiązujące materiały:
Płyty ze stali węglowej:0-16mm
Rura / rura ze stali węglowej: 0-12 mm
Płyta ze stali nierdzewnej: 0-8mm
Rura/rura ze stali nierdzewnej: 0-6mm.
Płyta aluminiowa i rura / rura: 0-6 mm
Powyżej zmierzonej grubości dostępna jest grubość cięcia o wysokiej prędkości i wysokiej jakości cięcia.
Struktura maszyny,
Łóżko maszyny
Łóżko maszyny przyjmuje integralną strukturę spawania, hartowanie w wysokiej temperaturze, a następnie obróbkę starzenia wibracyjnego.Ma dobrą sztywność i wysoką precyzję i może być używany przez długi czas bez deformacji.
Naprawiono stół warsztatowy
Maszyna przyjmuje konstrukcję gantry, precyzyjny, szybki, dwustronny napęd zębatkowy i zębnikowy Tajwan YYC (Herion) i prowadnicę liniową, ze stabilną przekładnią i wysoką precyzją.
Stała rama główna stołu roboczego: przyjmuje się cały proces gięcia bardzo grubej płyty, a następnie formuje się całe spawanie, aby mieć dużą nośność.
Urządzenie do cięcia rur/rur
Automatyczny uchwyt
Pneumatyczny uchwyt automatyczny jest w stanie szybko zamocować rurę okrągłą, kwadratową i owalną.
Opatentowana technologia uchwytu posiada cztery pazury do automatycznego centrowania, które mogą obsługiwać rurę okrągłą, kwadratową i owalną.
Okrągła rura i inne materiały automatycznie realizują funkcję centrowania zaciskowego.
Cienka konstrukcja uchwytu może łatwo wejść do środka stałego uchwytu, aby zrealizować cięcie ogona.
Naprawiono uchwyt
Stały uchwyt przyjmuje cztery pazury do mocowania rury, a koniec pazurów jest wyposażony w mechanizm rolkowy i może szybko zaciskać i centrować.
Uchwyt posiada napęd serwomotoru i ruchomy uchwyt, oba mogą jednocześnie wirować, co pozwala na szybki obrót cięcia rury bez zniekształceń rury.
Trawers
Trawers jest spawany w całości.Po dwukrotnym hartowaniu w wysokiej temperaturze i starzeniu wibracyjnym belka poprzeczna powstaje w wyniku precyzyjnej obróbki.
Wydłużona belka poprzeczna (oś Y) do obróbki i cięcia rur.
Sterowanie ruchem osi X, Y, Z, W
Oś X, Y, Z i oś obrotowa W przyjmują silniki serwo o wysokim momencie obrotowym, z wysoką precyzją, dużą prędkością, dużym momentem obrotowym, dużą bezwładnością, stabilną i trwałą wydajnością.
System odprowadzania odpadów
Dolna część łóżka wyposażona jest w wózek, który może zbierać odpady w procesie produkcyjnym oraz drobne części.
System usuwania kurzu
Stół warsztatowy do cięcia laserowego CNC posiada specjalny system odpylania ścianek działowych, który służy do usuwania pyłu, spalin i innych substancji w procesie produkcyjnym.
Główne parametry technologii,
| Nazwa | Mieszane blachy i ruryMaszyna do cięcia laserem światłowodowym | |
| Model | FCLT4020-3000W | |
| moc lasera | 3000W | |
| źródło laserowe | RAYCUS/IPG | |
| BPP,mm*mrad | 1,27 | |
| Długość fali lasera | 1070nm | |
|
Maksymalna grubość cięcia (arkusz i rura) |
Stal węglowa(O2) | 14-16mm |
| Stal nierdzewna(N2) | 6-8mm | |
| Blacha aluminiowa / rura | 4-6mm | |
| Blacha / rura mosiężna | 4mm | |
| Maksymalna prędkość cięcia | 60-80m/min (w zależności od materiałów) |
| Maks.przyśpieszenie | 1,0G |
| Niestabilność energetyczna | ≤2% |
| obsługiwane formaty graficzne | CHAM,Oprogramowanie CorelDraw,DXF/DWG/PLT |
| obszar cięcia | 4000×2000 |
| Podróż w osi X | 4010 |
| Podróż w osi Y | 2010mm |
| Podróż w osi Z | 120mm |
| Zakres regulacji osi W | 360 stopni |
| dokładność zmiany pozycji | ±0,03mm/m |
| dokładność położenia osi X/Y | ±0,03mm/m |
| Maks.waga załadunku stołu warsztatowego | 700 kg |
| moc maszyny | 350V-420V/50Hz |
| Waga maszyny | 5500 kg |
| Wymiary | mięsne według szczegółowego typu |
Główne składniki,
| 1. Kontroler |
System kontroli Cypru -Który może realizować inteligentny układ grafiki, automatycznie wybierać i dopasowywać ścieżki cięcia, oszczędzać czas przetwarzania |
| 2. Źródło lasera |
Znana marka Raycus/Max/IPG -Laser półprzewodnikowy trwa ponad 50 000 godzin;Różne opcje mocy 1000 W, 1500 W, 2000 W, 3000 W itp |
| 3. Automatyczne ustawianie ostrości |
Pojemnościowa automatyczna regulacja wysokości Raytools lub głowica tnąca WSX lub PRECITEC -Punkt ogniskowania zostanie automatycznie dostosowany w procesie cięcia, aby uzyskać najlepszy efekt cięcia blach o różnej grubości. |
| 4.System serwo |
Japonia YASKAWA lub FUJI lub DELTA Servo sterownik i silnik |
| 5.Reduktor |
Japan Shimpoo / Reduktor MOTORE -Służy do wymiany tradycyjnego stojaka i paska, aby maszyna była mocniejsza i stabilniejsza; |
|
6. Wysoka dokładność Zębatka i prowadnica liniowa |
Precyzyjna przekładnia Tajwańska marka HIWIN, TBI, YCC, HERION -Który może osiągnąć ± 0,02 mm/300 mm
|
| 7. Chłodzący agregat chłodniczy |
Hanli / Tongfei Podwójny system cyrkulacji, rura tytanowa wymiany ciepła, alarm temperatury, ochrona przepływu, ochrona poziomu wody specjalny zbiornik na wodę chłodzącą z laserem światłowodowym; |
| 8.Regulator napięcia | Opcjonalne dla niektórych krajów i obszarów o niestabilnym napięciu |
