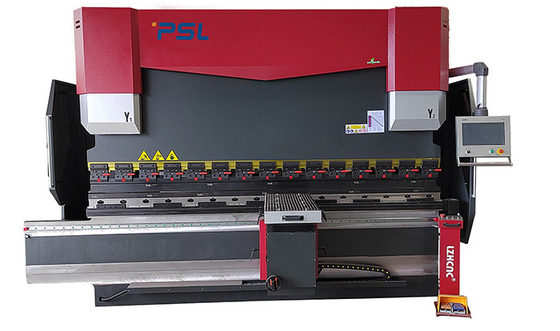

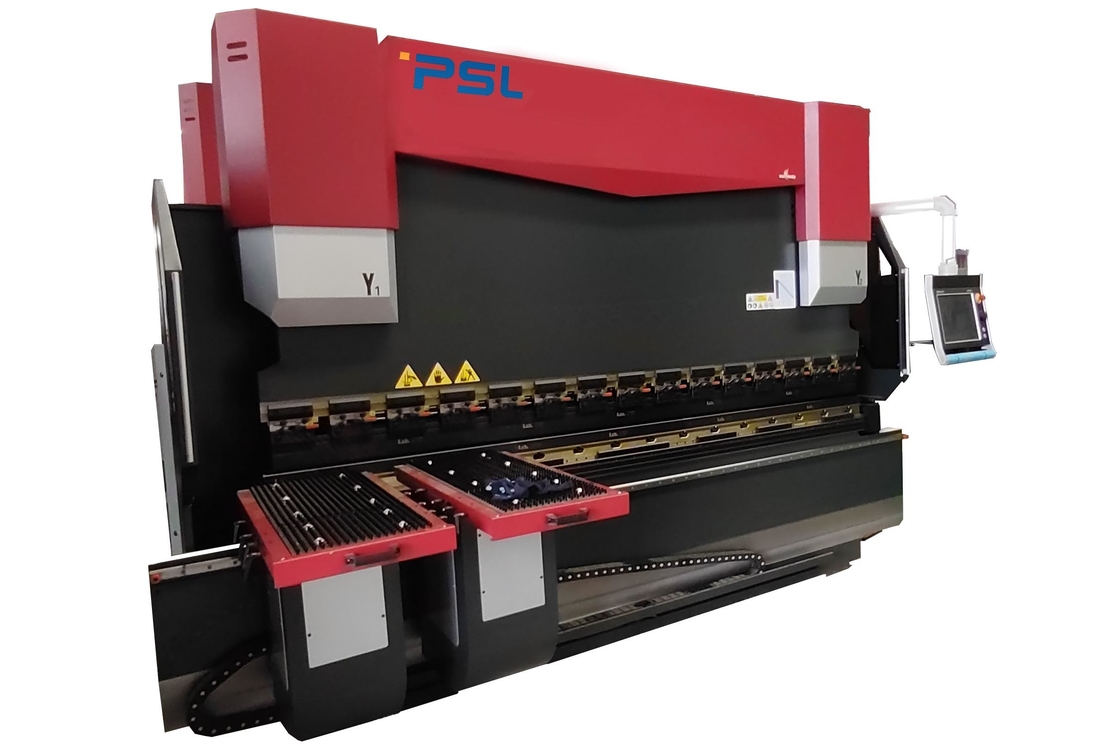

9-osiowa przednia platforma hydrauliczna CNC prasa krawędziowa 170Ton 10'

Gięcie blach CNC Wieloosiowa prasa krawędziowa CNC z przednim wsparciem uzupełniającym





Wprowadzenie do aplikacji,

Ta prasa krawędziowa CNC wykorzystuje narzędzia (narzędzia standardowe lub specjalne) do gięcia blachy w detale o różnych geometrycznych kształtach przekroju.

Jest to maszyna do formowania blach przeznaczona do walcowania na zimno blach.

Jest szeroko stosowany w gięciu blach, takich jak produkcja samochodów, samolotów, przemysł lekki, przemysł stoczniowy, kontenery, windy, pojazdy kolejowe i inne branże.





Zasada i cechy maszyny:





1, struktura prasy krawędziowej:
1) Kompletna konstrukcja spawana ze stali;jaDomy lewy i prawy, stół roboczy i podstawa cylindra są spawane w całą ramę.

2) Po spawaniu naprężenia wewnętrzne są eliminowane przez odpuszczanie, dzięki czemu cała stal jest mocna, a stabilność jest dobra.
2) Oprogramowanie ANSYS do analizy elementów skończonych zapewniające niezawodność maszyny i precyzję.



2, układ hydrauliczny:
1) Zintegrowany system sterowania importowany zRexroth Niemcy;
2) Zmniejsz instalację rurociągów;
3) Zapewnij stabilność pracy i lepszy wygląd.



3, Główne cylindry olejowe:
1) Tryb sterowania w zamkniętej pętli: elektrohydrauliczny serwozawór w Niemczech i importowana linijka kratowa;

2)Wysoka częstotliwośćtechnologia sterowania hydraulicznego, szybsza, bardziej wydajna i dokładna.
3) Całkowicie różni się od tradycyjnych maszyn do gięcia mechanicznego;
4) Wysoka precyzja pozycji schodzenia i gięcia;
5) Dokładna i stabilna praca



4, tylny wskaźnik:
1) Wysokiej jakości śruba kulowa i prowadnica liniowa zapewniające precyzję zatrzymania.
2) Bardziej funkcjonalne blokowanie wieloosiowe jest dostępne zgodnie z wymaganiami klienta.

3)Standardowo 2 zestawy palców zamontowane w prowadnicy liniowej zainstalowanej na belce tylnego zderzaka, co do skomplikowanych kształtów obrabianych elementów, system tylnego zderzaka z 4 lub 5 palcami i odpowiednie matryce są dostępne do wyboru.



5, ciało dwie strony:
1) Płyty w kształcie litery C są zamontowane po obu stronach;
2) Precyzyjna linijka do kraty znajduje się na płytach w kształcie litery C;
3) Unikać wpływów na precyzję gięcia wynikających z odkształceń korpusu maszyny podczas procesu gięcia.



6, sterownik CNC:

1) Wszystkie czynności (ruchome osie X,R,Z)Korek tylnego zderzakaprzez system CNC;

2) Skok RAM jest kontrolowany przez system CNC

3) Przepływ i ciśnienie układu hydraulicznego są kontrolowane przez system CNC

4) Regulacja kompensacji ugięcia jest kontrolowana przez system CNC

5) Wszystkie operacje są wygodne i szybkie.









Konfiguracja podstawowa:





Nie	Nazwa	Model/produkcja
1	System CNC	Kontroler Holland Delem DA66T ESA S650 CYBELEC CT12 LZ-1000
2	Elektryczne	Francja Schneider Electrics
3	Zderzak wsteczny	Śruba kulowa + prowadnica liniowa;2 zestawy palców poruszających się na prowadnicy liniowej
4	Głównym silnikiem	Silnik prądu przemiennego Siemens
5	Siłownik	Nankin Estun
6	Serwonapęd	Nankin Estun
7	Przełącznik nożny	KACON, Korea Południowa
8	Uszczelka	BAUSER i Busak+Shamban, Niemcy

9	System hydrauliczny	Rexroth, Niemcy
10	Pompa olejowa	Niemcy ALLEAD o wysokiej wydajności i niskim poziomie hałasu wewnętrzna pompa zębata
11	Złącza rur olejowych	Niemcy EMB
12	Najlepsze narzędzie i V-Die	Jeden zestaw standardowego narzędzia górnego i matrycy V
13	Zderzak wsteczny	Tajwan śruba kulowa i prowadnica liniowa
14	Butla olejowa	Chiny Taifeng
15	Szybkie mocowanie	Chińska marka
16	Kompensacja ugięcia	Mechaniczny stół kompensacyjny / koronujący

17	Kratująca linijka	Włochy GIVI
18	Oś standardowa	8 +1(Y1, Y2, X,R,Z1,Z2,Z3,Z4+V)





Wprowadzenie głównych części:



-- Sterownik CNC DELEM DA66T:



 -- Serwo układ hydrauliczny Rexroth:











-- Niemcy EMB Przeguby











- Linijka do krat GIVI

Prasa krawędziowa CNC wykorzystuje w pełni elektrohydrauliczne sterowanie serwo w pętli zamkniętej,

Sygnały pozycji suwaka mogą być sprzężone z systemem CNC z dwóch stron Sensor Ruler,

następnie sterownik CNC DA66T reguluje ilość przepływającego oleju, zmieniającrozmiar otworuzaworu synchronicznego

, kontrolując w ten sposób suwak Y1, Y2 pracujący na tym samym poziomie, utrzymując równoległy stan stołu roboczego.









--Mechaniczne ukoronowanie/stół kompensacyjny

• Mechanizm kompensacji lokalnego ugięcia wykorzystuje strukturę mechanicznej kompensacji interferencji.Automatyczna kontrola obliczeń sterownika CNC.









- Korek tylnego zderzaka,

● Oś X napędzana serwomotorem za pomocą śruby kulowej

● Oś R napędzana serwomotorem za pomocą śruby kulowej lubZębatka i zębnik

● Ręczna regulacja pozycji palców

● Osie Z1, Z2 (palce 1 i 2) napędzane serwomotorem przez dobryZębatka i zębnik (opcjonalnie)

  ● Osie Z3, Z4 napędzane serwomotorami w celu wspomagania nadążania blachy stalowej podczas gięcia

● wszystkie napędy serwomotorów













  - Szybkie mocowanie do szybkiego i łatwego mocowania narzędzia Top









-Standardowe narzędzie górne i podwójna matryca V (styl Amada) na maszynie;

Materiały: 42CrMo

Ogólny proces hartowania, wysoka twardość i dobra odporność na zużycie.

Pojedyncza lub podwójna matryca V8,V12,V16 (dostosowana)









-- Niemcy BAUSER i Busak+Shamban Uszczelki do cylindrów









  --Niezawodny układ elektryczny

• Komponent elektryczny (przekaźnik, styczniki) Francja Schneider
• Pyłoszczelna obudowa IP54 gwarantuje gwarancjęwysokiej jakości instalacja elektryczna
• Funkcja otwartych drzwi i wyłączania zasilania
• Wysokiej jakości sterowniki silników serwo Estun
