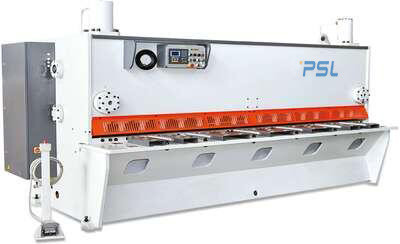

Mała hydrauliczna wycinarka płytowa CNC Nożyce gilotynowe 3200 Mm do blachy

Automatyczna hydrauliczna maszyna do cięcia blach gilotynowych w Europie w sposób LVD-YSD

Główne cechy konstrukcyjne maszyny,

   1. Wykorzystując metodę analizy elementów skończonych UG, projekt pomocniczy CAD, rama przyjmuje integralne spawanie i eliminację drgań wewnętrznych oraz inne metody, aby maszyna miała wyższą sztywność i odporność na wibracje.

        2.Trzypunktowa prowadnica rolkowa służy do podparcia uchwytu noża, a szczelina ostrza jest regulowana ręcznie lub mechanicznie (opcjonalnie).Wartość szczeliny jest przeliczana na wartość grubości blachy ścinanej.Regulacja jest wygodna, a wartość jest dokładna.

3.Zastosuj regulowaną podporę ostrza i prostokątne, czterokrawędziowe integralne długie ostrze, które jest wygodne w regulacji równomierności szczeliny ostrza, poprawie jakości cięcia i przedłużeniu żywotności ostrza.

4.  Zastosowano tandemowy system synchronizacji cylindrów olejowych, a obrabiarka jest równomiernie obciążona.Regulując objętość oleju w cylindrze tandemowym, kąt ścinania można wygodniej regulować, aby zaspokoić potrzeby ścinania płyt o różnych grubościach.

5. Podczas ścinania cienkich płyt kąt ścinania można zmniejszyć, zniekształcenie części można zredukować do minimum, a nacięcie jest proste i bez zadziorów.

6. Prostokątne ostrze, cztery krawędzie, długa żywotność, łatwe szlifowanie.

7. Ruchoma podpora ostrza ułatwia regulację równomierności prześwitu ostrza, poprawia jakość ścinania i przedłuża żywotność ostrza.

8.Uniwersalny stół podtrzymujący kulę transportową został przystosowany do zmniejszenia pracochłonności operatora.

9.Układ hydrauliczny wykorzystuje akumulator pęcherzowy jako pomocnicze źródło energii i jednocześnie amortyzuje ciśnienie w układzie, dzięki czemu obrabiarka pracuje płynnie, a hałas jest niski.

10. Za pomocą śrutowania usunąć rdzę i spryskać farbą antykorozyjną.

1. Rama główna, w tym dwie boczne domy, przednia belka dociskowa i przedni stół roboczy.

2. Ostrza/uchwyt noża ztrzypunktowa toczna szyna prowadząca.

3. Prostokątne, integralne długie ostrze z czterema ostrzami.

4. Zintegrowany układ płytek hydraulicznych, tandemowy system synchronizacji cylindra olejowego.

5. Zmotoryzowane urządzenie tylnego zderzaka ze śrubą kulową i prowadnicą liniową, silnikiem falownika lub serwomotorem.

6. Urządzenie do lamp szeregowych .

7. Sterownik NC/CNC Estun E21s, ELGO P40T, Delem DAC360T itp...

8. Uniwersalny stół podtrzymujący kulę transportową.

9. Przedni korek.

10. Akumulator pęcherzowy.

Parametry techniczne HGN-13x3100,

System hydrauliczny

1. Wprowadzając zaawansowaną europejską technologię i przyjmując zintegrowany hydrauliczny układ sterowania, ma dobrą niezawodność.

2. Zastosowano system synchronizacji cylindrów szeregowych, a maszyna jest równomiernie obciążona.

3. Układ hydrauliczny wykorzystuje akumulator skóry jako energię pomocniczą, jednocześnie pochłania uderzenia ciśnienia, obrabiarka pracuje płynnie i ma niski poziom hałasu.

4.Siła docisku wzrasta wraz ze wzrostem siły ścinającej.

5. Układ hydrauliczny ma zabezpieczenie przed przeciążeniem, bezpieczne i niezawodne.

6. Pompa olejowa przyjmuje wewnętrzną pompę zębatą firmy NACHI Company of Japan, która może wytrzymać wysokie ciśnienie i niski poziom hałasu.

7. Uszczelnienia są produkowane przez Niemcy MERKEL i Japonię NOK.

8.Układ hydrauliczny wyposażony jest w filtry o wysokiej dokładności filtrowania.

9. Nożyca może pracować nieprzerwanie pod obciążeniem znamionowym.Układ hydrauliczny jest stabilny i dokładny.

Układ elektryczny

1. Wykorzystanie kontrolera Estun NC E21s do sterowania ruchem tylnego zderzaka,lub sterownik CNC ELGO P40T lub DELEM DAC360T do sterowania rozstawem tylnym (długość cięcia), kątem cięcia, szerokością cięcia i prześwitem ostrzy oraz tylnym pneumatycznym wspomaganiem cięcia.specjalne dla maszyny do ścinania.

5.2.Kluczowe komponenty elektryczne przyjmują znaną markę Schneider, Siemens, ABB, która jest zgodna z międzynarodowymi standardami, jest bezpieczna i niezawodna, ma długą żywotność i silne właściwości przeciwzakłóceniowe.

5.3.Elektroniczna szafa sterownicza spełnia normę ochrony IP54, a elementy elektryczne są rozmieszczone w standardzie i wyraźnie oznaczone.

5.4.Jest wyposażony w mobilny panel operacyjny i ruchomy przełącznik nożny dla łatwej obsługi.

5.5.Sprzęt ma niezawodne elektryczne środki bezpieczeństwa, takie jak zatrzymanie awaryjne i zabezpieczenie przed przeciążeniem, aby zapewnić bezpieczeństwo sprzętu i personelu.
