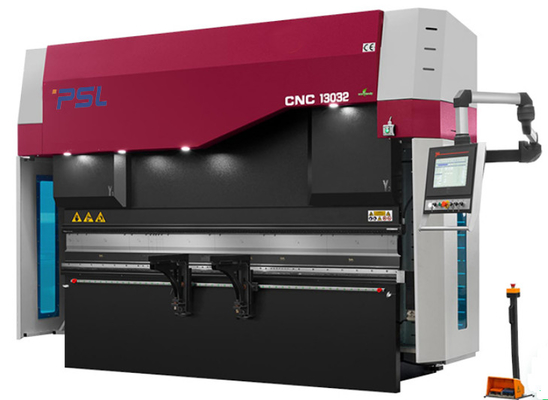

250 Ton 10 stóp Cnc Servo Prasa krawędziowa do hydraulicznej pompy prasy sterowanej

Sterowana pompą maszyna do gięcia prasą krawędziową Double Servo CNC

Wprowadzenie do aplikacjimaszyna:

1, Struktura prasy krawędziowej CNC:
1) Kompletna konstrukcja spawana ze stali;jaDomy lewy i prawy, stół roboczy i podstawa cylindra są spawane w całą ramę.

2) Po spawaniu naprężenia wewnętrzne są eliminowane przez odpuszczanie, dzięki czemu cała stal jest mocna i stabilna.
2) Oprogramowanie ANSYS do analizy elementów skończonych zapewniające niezawodność i wytrzymałość ramy maszyny oraz precyzję gięcia.

2, system CNC do sterowania:

1) Wszystkie akcje (osie X,R,Z w ruchu)Korek tylnego zderzaka;

2) Skok Rama jest kontrolowany

3) Przepływ i ciśnienie w układzie hydraulicznym w dwóch hydraulicznych serwonapędach

4) Regulacja kompensacji ugięcia

Cechy DA58T

3, układ hydrauliczny:
1) Zintegrowany system sterowania importowany zRexroth Niemcy;
2) Dwa zbiorniki oleju z głównymi silnikami serwo + pompy + płyty zaworów napędzające dwa cylindry sieds oddzielnie;

3) Zmniejszenie instalacji rurociągów, mniejsze zużycie oleju i niska temperatura oleju przez długi czas;
4) Zapewnij stabilność pracy i lepszy wygląd.

4, dwa główne cylindry olejowe:
1) Tryb sterowania w zamkniętej pętli: niemieckie serwozawory i importowana linijka kratowa;

2)Wysoka częstotliwośćtechnologia sterowania hydraulicznego, szybsza, bardziej wydajna i dokładna.
3) Całkowicie różni się od tradycyjnych maszyn do gięcia mechanicznego;
4) Wysoka precyzja pozycjonowania i gięcia ślizgu;


5, korek tylnego zderzaka:
1) Wysokiej jakości śruba kulowa i prowadnica liniowa zapewniające precyzję zatrzymania.
2) Bardziej funkcjonalne blokowanie wieloosiowe jest dostępne zgodnie z wymaganiami klienta.

3)Standardowe 2 zestawy palców zamontowane w prowadnicy liniowej zainstalowanej na belce tylnego zderzaka, co do skomplikowanych kształtów obrabianych elementów, system tylnego zderzaka z 4 lub 5 palcami i odpowiednie matryce są dostępne do wyboru.

-- Zatyczka tylnego zderzaka,

● Oś X napędzana serwomotorem

● Oś R napędzana serwomotorem

● Osie Z1, Z2 (palce 1 i 2) napędzane serwomotorem(Opcjonalny)

● Osie Z3, Z4 napędzane serwomotorami w celu wspomagania nadążania blachy stalowej podczas gięcia (opcjonalnie)

● wszystkie osie napędzane przez serwomotory

6, ciało dwie strony:
1) Płyty w kształcie litery C są zamontowane po obu stronach;
2) Precyzyjna linijka do kraty jest zamocowana między płytami w kształcie litery C a ramą;
3) Unikać wpływów na precyzję gięcia wynikających z odkształceń korpusu maszyny podczas gięcia.

-- GIVI linijka do kraty

Prasa krawędziowa CNC wykorzystuje w pełni elektrohydrauliczne sterowanie serwo w pętli zamkniętej,

Sygnały pozycji suwaka mogą być sprzężone z systemem CNC z dwóch stron Sensor Ruler,

następnie sterownik CNC DA66T reguluje ilość przepływającego oleju, zmieniającrozmiar otworuzaworu synchronicznego

, kontrolując w ten sposób suwak Y1, Y2 pracujący na tym samym poziomie, utrzymując równoległy stan stołu roboczego.

7, Tabela kompensacji mechanicznego ukoronowania

W systemie CNC wprowadzane są parametry grubości i długości blachy, a system CNC automatycznie wykona kompensację ugięcia.

8, standardowe narzędzie górne i podwójna matryca V (styl Amada) na maszynie;

Materiały: 42CrMo

Ogólny proces hartowania, wysoka twardość i dobra odporność na zużycie.

Pojedyncza lub podwójna matryca V8,V12,V16 (dostosowana)

9, Niemcy Uszczelki do cylindrów BAUSER i Busak+Shamban

  10,Niezawodny układ elektryczny

• Komponent elektryczny (przekaźnik, styczniki) Francja Schneider
• Pyłoszczelna obudowa IP54 gwarantuje gwarancjęwysokiej jakości instalacja elektryczna
• Funkcja otwartych drzwi i wyłączania zasilania
• Wysokiej jakości sterowniki silników serwo Estun

11, laserowa osłona bezpieczeństwa
