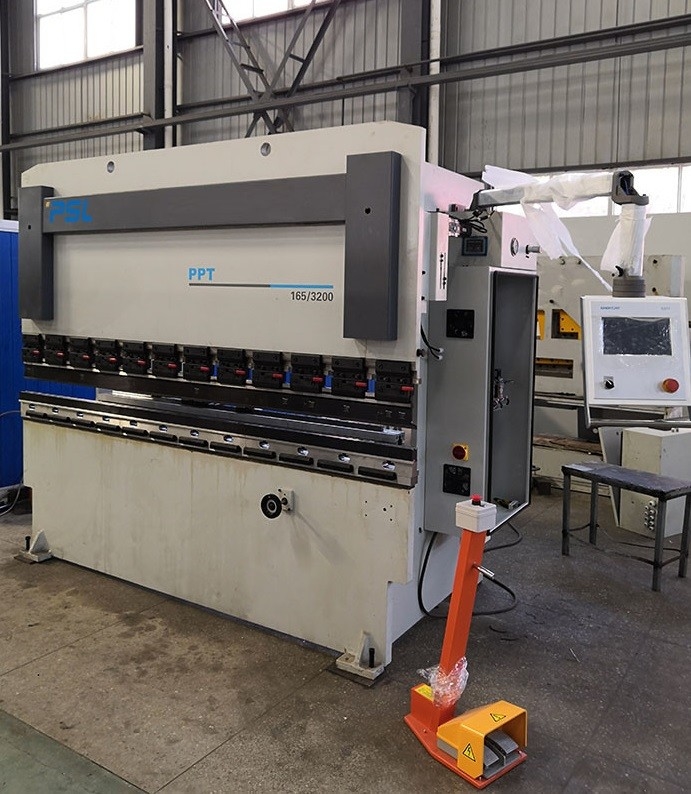

165t Drążek skrętny Prasa krawędziowa Hydrauliczna giętarka serwo CNC 10 stóp

PPT (K) hydrauliczna giętarka z serwomechanizmem skrętnym (CNC) Hydrauliczna prasa krawędziowa CNC





  GłównyCharakterystykas tej maszyny:



       Prosty i piękny wygląd;



Łatwa obsługa i konserwacja, prosta i niezawodna regulacja;

Użyj prostego, skutecznego i precyzyjnego mechanicznego sterowania systemem wymuszonej synchronizacji;

Tłok porusza się równolegle poprzez skręcanie wału skrętnego, aby osiągnąć synchronizację procesu;

Poprzez mechaniczne zatrzymanie, aby osiągnąć stopień zakończenia;

Bądź sterowany numerycznie.



















Główne funkcje prasy krawędziowej:



1. 1.Ta prasa krawędziowajest adoptowany Komputerowe wspomaganie projektowania w technologii LVD.Rama, suwak i inne ważne części są analizowane przez oprogramowanie ANSYS do analizy elementów skończonych, aby zapewnić wytrzymałość i racjonalność konstrukcji ramy.





1.2.Rama przyjmuje integralną konstrukcję spawalniczą, a sztywność obrabiarki jest dobra.



1.3.Materiały Q235-B są stosowane do paneli ściennych, pionowych płyt stołu roboczego i płyt przesuwnych.



1.4.W przypadku spawania doczołowego dużych części, spawanie łukiem krytym powinno być przystosowane do automatycznego spawania doczołowego.Podczas spawania odwróć spawanie po obu stronach, aby zmniejszyć odkształcenia spawalnicze.Spoina powinna być wolna od podcięć, prześwitów, pęknięć i innych wad spawalniczych.Przeprowadzić defektoskopię po spawaniu.



1.5.Proces starzenia w wysokiej temperaturze wyżarzania jest stosowany dla dużych części w celu wyeliminowania naprężeń spawalniczych oraz zapewnienia dokładności i stabilności obrabianych części.



   1.6.Obróbka ramy przyjmuje jednorazową metodę obróbki zaciskowej dużej wiertarki podłogowej i frezarki oraz ruchomego centrum obróbczego gantry, aby zapewnić dokładność obróbki części.





   2. Cylindry:

2. 1. Blok cylindrów jest integralnie kuty ze stali 45 # i ma wystarczającą sztywność i wytrzymałość.Po kuciu i formowaniu, poprzez badania nieniszczące, należy upewnić się, że materiał nie ma wad, takich jak luźna struktura, oraz poprzez proces wyżarzania w celu wyeliminowania naprężeń wewnętrznych i zapewnienia stabilności materiału.

2. 2. Tłoczysko i głowica cylindra są wykonane z kutej stali 45 # i znormalizowane, aby zapewnić lepsze wszechstronne właściwości mechaniczne.



3. Drążek skrętny wymuszonymechanicznysynchronizacja, wyważenie ogranicznika krańcowego z osią Y o wysokiej precyzji.



4. Zastosuj zintegrowany hydrauliczny układ sterowania, bardziej niezawodny i łatwy w konserwacji.

szczególne dobory instalacji pozwalają na uzyskanie szczególnie umiarkowanych poziomów hałasu zarówno na maszynachśrednia pojemność.Zabezpieczenie przed przeciążeniem jest wyposażone w układ hydrauliczny, który zapewnia brak wycieków, a poziom oleju można bezpośrednio odczytać lub zobaczyć.



5.Tylny zderzak jest spawany przez konstrukcję stalową i ma wysoką sztywność.Jest napędzany przez silnik servo, śrubę kulową i prowadnicę liniową, aby zapewnić wysoką precyzję działania.Palce bakc-gauge mają wysoką równoległość i szybką regulację na prowadnicy liniowej.


6.Kompensacja ugięcia stołu,

Zintegrowany regulowany wypukły stół roboczy może uzyskać dokładną kompensację ugięcia na całej długości.





7. Specjalne narzędzie Top jest wyposażone w szybkie mocowanie przeznaczone do gięcia cienkich blach ze stali nierdzewnej.

4-drożna matryca V z różnymi otworami



8.Pedał nożny z wyłącznikiem awaryjnym.



9. Przednia osłona suwaka z lampką do oświetlenia.



10.CNCSterownik hydraulicznej prasy krawędziowej: Delem DA41T, Estun E300T, EASYCAT TP10s

Ten kontroler może sterować tylko dwiema osiami serwo-X i Y oraz stołem obrotowym.

  Funkcja programowania wieloetapowego jest w stanie osiągnąć automatyczne działanie i ciągłe pozycjonowanie lub procedury wieloetapowe, a także automatyczną precyzyjną regulację pozycji tylnego ogranicznika i bloku ślizgowego;











Opcjonalne funkcje lub części,



1.Przednie wsporniki poruszają się płynnie na prowadnicy liniowej wzdłuż stołu roboczego w prawo lub w lewo, można je również regulować w górę iw dół.



2.Sterownik CNC SNC53 do sterowania większą liczbą osi z serwomotorami (X,Y1,Y2,R,Z1,Z2)



3. Zmotoryzowany mechaniczny stół do koronowania)kompensacja ugięcia) regulowana przez sterownik CNC.



4.Belka tylnego zderzaka z podwójną prowadnicą liniową do łatwego przesuwania palców.



5. Ręczne palce tylnego zderzaka w górę/w dół (oś R).



5. Aktualizacja głównego silnika do serwomotoru.



6.Bezpieczny ochraniacz lasera.



7. Głębokość gardła może wynosić do 500 mm lub więcej.



8. Automatyczne hydrauliczne mocowanie narzędzia górnego























   Główne składniki:



Model opcjonalny	Producent	Uwagi
System CNC	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Opcjonalny) (Opcjonalny)
System hydrauliczny	Główne zawory elektromagnetyczne	Rexroth PIERWSZY
Uszczelnienia	cylindry	MERKEL NOK
Tylny miernik	Siłownik Śruba kulkowa + prowadnica liniowa	WSCHÓD Tajwan
Pompa olejowa	Pompa oleju przekładni wewnętrznej	Alllead Słoneczny
Główne zasilanie	Silnik prądu przemiennego Siłownik	Wanbang VEICHI	(Opcjonalny)
Stół roboczy	Ręczny stół do koronowania Zmotoryzowany mechaniczny stół do koronowania	PSL PSL	Opcjonalny
Bezpieczeństwo	Ogrodzenia stalowe z dwóch stron przednie Powrót bezpieczne zabezpieczenie czujnika	PSL	(Opcjonalny)
Przednie ramię podtrzymujące	Naprawiono proste ramię podtrzymujące zamontowane ramiona nośneLiniowy przewodnik	PSL	(Opcjonalny)
Napięcie	380 V/50 Hz	PSL	Dostosowane
Element elektryczny	Przekaźnik Schneidera, stycznik	Schneidera
Przełącznik nożny	Koreański przełącznik pionowy Kaikun	koreański kaikun
Głębokie gardło	400mm 400-600 mm (opcjonalnie)	PSL





Główne parametry serii PPT(K).





NazwaModel	40/12,5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
Ciśnienie nominalne kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Szerokość składanej płyty mm	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Rozstaw kolumn mm	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Skok suwaka mm	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Odległość regulacji suwaka mm	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Odległość między suwakiem a stołem mm	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Głębokość gardła mm	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Szerokość stołu roboczego mm	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Prędkość jazdy mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Prędkość robocza mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Prędkość powrotu mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Moc silnika kW	3	3	3	3	4	4	4	5,5	5,5	5,5	7,5	7,5	11	11
Masa netto obrabiarki kg	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Rozstaw bloków tylnych mm	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Pojemność zbiornika paliwa L	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Długość całkowita mm	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Wymiary mm	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Rozmiar wyglądu wysoki mm	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
