Szczegóły Produktu:
Zapłata:
|
| Typ maszyny: | Duża prasa krawędziowa CNC, maszyna do produkcji blach | Stan: | Nowy |
|---|---|---|---|
| Obróbka materiału / metalu: | Stal nierdzewna, stal węglowa, aluminium, mosiądz / miedź | Tryb sterowania: | System CNC, Delem DA53T, Cybelec, sterownik ESA |
| oś CNC: | Y1,Y2,X,+V, dostosowane | Głębokość gardła: | 400 mm |
| Tylny miernik: | Śruba kulowa + prowadnica liniowa, napęd serwomechanizmu osi X | Głównym silnikiem: | Silnik AC 45kW |
| Automatyzacja: | Automatyczny | Kolor: | Szaro-biały, dostosowany |
| Napięcie: | 220V/380V/415V/440V 50HZ/60HZ, dostosowane | Waga: | 48000 kg |
| Dodatkowe usługi: | Formowanie końcówek, projektowanie form zgodnie z Twoim produktem | Gwarancja: | 1 rok |
| Zapewniona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie online, wsparcie techniczne wideo | ||
| High Light: | 500-tonowe prasy krawędziowe PSL,500-tonowe prasy krawędziowe PSL,20-stopowe prasy krawędziowe PSL |
||

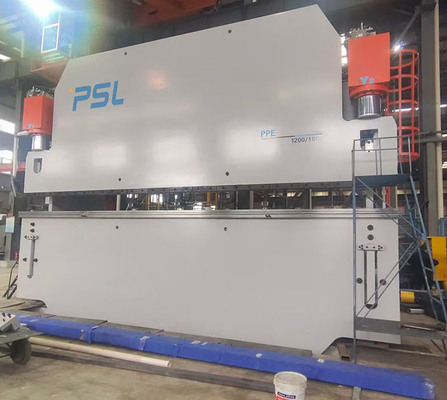

Maszyna do produkcji dużych płyt metalowych CNC Synchronizacja elektrohydrauliczna Prasy krawędziowe
Główne cechy obrabiarki,
1. Ta maszyna to elektrohydrauliczna maszyna do gięcia serwo CNC.
2. Konstrukcja gięcia w górę, niski poziom hałasu i stabilny stan pracy.
3. Y1-Y2 można zaprogramować oddzielnie i pracować pod obciążeniem mimośrodowym lub zginaniem o specjalnym kształcie.
4. Stół roboczy przyjmuje kontrolowany przez DNC mechaniczny i wypukły stół roboczy z kompensacją ugięcia klina.Po wprowadzeniu do systemu NC danych dotyczących grubości blachy, rozwarcia dolnej matrycy i wytrzymałości na rozciąganie, siła gięcia oraz odpowiednie wartości kompensacji stołu roboczego i suwaka zostaną określone automatycznie.Dlatego podczas każdego gięcia można uzyskać dokładną wielkość wypukłości.W procesie obróbki można zrealizować kompensację ugięcia bez obszaru martwego.
5. W dolnym martwym punkcie jest czas na wstrzymanie i utrzymanie nacisku, aby zapewnić dokładność przedmiotu obrabianego.
6. Kontrola synchronizacji ramu.Osie Y1 ~ Y2 to niezależne parametry ruchu dwóch cylindrów olejowych sterowanych przez system NC.Dwie linijki kratowe Y1 ~ Y2 są zainstalowane na obu końcach obrabiarki, które służą do pomiaru dokładnej odległości między Ramem a stołem warsztatowym.
7. Maszyna jest odporna na ekscentryczne zginanie.
Dokładność obrabiarek
1 Dokładność geometryczna
Dokładność pozycjonowania Y1 i Y2 (ruch suwaka w górę iw dół osi): ± 0,03 mm
Dokładność powtarzania pozycjonowania osi Y1 i Y2: ± 0,02 mm
Dokładność pozycjonowania osi x: ± 0,10 mm
(która jest przednią i tylną osią ruchomą tylnego mocowania)
Powtarzalna dokładność pozycjonowania w osi X: ± 0,02 mm
2 Dokładność pracy
Kąt zgięcia próbki testowej: ± 30 '/M
Prostoliniowość zginania próbki testowej: 0,30 mm/m
Konfiguracja maszyny,
1. Y1-y2-xv czteroosiowe CNC
2. Wyposażony w specjalny system CNC firmy DA53T Delem w Holandii
3. Niemiecki system serwo Rexroth o wysokim współczynniku wydajności
4. Wyposażony we włoską linijkę kratową GIVI
5. Wyposażony w japońską pompę olejową Nachi
6. Mechaniczny stół warsztatowy do kompensacji ugięcia bloku nachylonego w dół, kontrolowany przez system DNC
7. Tylny ogranicznik jest wyposażony w wysokowydajny serwomotor i śrubę kulową
8. Jeden zestaw standardowego narzędzia Top i V-Die
9. Jednostki serwo wykorzystują Delta Taiwan
Główne parametry serii PPE,
|
NazwaModel
|
500/40
|
500/50
|
500/60
|
640/60
|
640/70
|
640/80
|
800/60
|
800/70
|
800/80
|
| Siła nominalna kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| Składana szerokość deski mm |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| Rozstaw kolumn siłowych mm |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| Skok suwaka mm |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| Maksymalna wysokość otwarcia stołu roboczego i suwaka mm |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| Głębokość gardzieli mm |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| Szerokość stołu mm |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| Prędkość jazdy mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| Prędkość robocza mm/s |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| Prędkość powrotu mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| Moc silnika głównego kW |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| Pojemność zbiornika paliwa L |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| Masa netto obrabiarki kg |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
