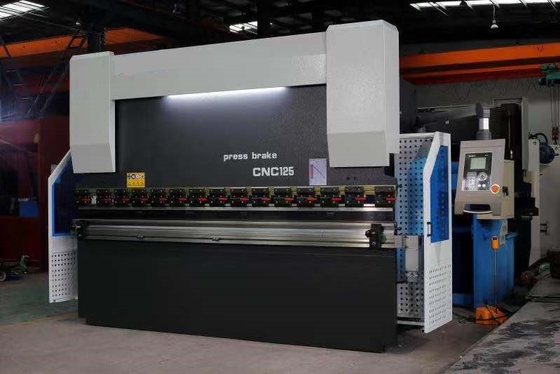

Prasa krawędziowa hydrauliczna 300T 3200mm NC do gięcia blach
I. Funkcje i cechy:
Prasa krawędziowa jest spawaną konstrukcją z płyt stalowych, wibrującą obróbką starzenia w celu usunięcia naprężeń wewnętrznych, o dobrej sztywności i stabilności.
Drążek skrętny wymusza synchronizację mechanicznego, ogranicznika wyważenia z dwóch stron.
Zintegrowany układ hydrauliczny, duży zakres regulacji prędkości dzięki przełożeniu bijaka, stabilny i niezawodny
wydajność.
Mechanizm regulacji suwaka niezależny od zespołu cylindra olejowego w celu zwiększenia efektu uszczelnienia.
Górne narzędzie jest wyposażone w szybkie mocowanie, 4-kierunkowe V-Die z kilkoma otworami.
II.Główne dane techniczne:
| 1 |
Ciśnienie nominalne (KN) |
3000 |
| 2 |
Długość stołu roboczego (mm) |
3200 |
| 3 |
Dis.Między a ramkami (mm) |
2530 |
| 4 |
Głębokość gardła (mm) |
400 |
| 5 |
Skok RAM (mm) |
250 |
| 6 |
Prędkość zbliżania się (mm / s) |
70 |
| 7 |
Prędkość robocza (mm/s) |
7 |
| 8 |
Prędkość powrotu (mm/s) |
80 |
| 9 |
Maks.wysokość otwarcia (mm) |
530 |
| 10 |
Moc silnika głównego (KW) |
22 |
| 11 |
Wymiary (m) L * W * H |
3,2*2,0*3,45 |
| 12 |
Waga (tony) Przybliż. |
18,5 |
III.Główne składniki:
- System hydrauliczny:
Uszczelnienia: B+S Niemcy/NOK Japonia
Zawory kierunkowe: Bosch-Rexroth lub inne znane marki
Zawory wtykowe: Chiny
Pompa oleju: ALLEAD Niemcy
- System elektryczny:
Przełącznik, Przyciski: SCHNEIDER Francja
Przekaźnik, stycznik: SCHNEIDER
Falownik: DELTA Tajwan lub INVT Chiny
Sterownik NC: ESTUN E21 lub E22, TP07 z normalnymi silnikami do sterowania osią XY
SNC53,TP10S lub DELEM DA41T z serwomotorami do sterowania osiami X,Y

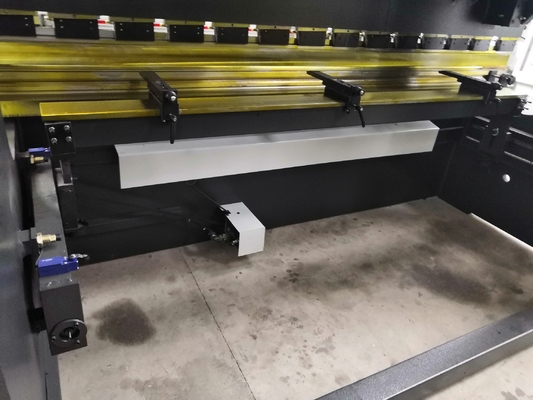

- Zderzak tylny :Śruba kulkowa + prowadnica liniowa Tajwan
IV.Specyfikacja serii WC67K
| Model |
Zmuszać |
Maks.Długość |
Pionowy |
Głębokość |
Uderzenie |
Maks.Otwarcie |
Moc |
dł. * szer. * wys. (mm) |
Waga |
| |
|
|
|
|
|
|
|
|
|
| WC67K-40t/2200 |
400Kn |
2200mm |
1850mm |
220mm |
100mm |
320mm |
5,5 kW |
2000*1200*1910 |
2750 kg |
| WC67K-40t/2500 |
400Kn |
2500mm |
1850mm |
220mm |
100mm |
320mm |
5,5 kW |
2500*1200*1910 |
3000Kg |
| WC67K-50t/2200 |
500Kn |
2200mm |
1850mm |
220mm |
100mm |
320mm |
5,5 kW |
2000*1200*1910 |
2950 kg |
| WC67K-50t/2500 |
500Kn |
2500mm |
1850mm |
220mm |
100mm |
320mm |
5,5 kW |
2500*1210*2000 |
3400 kg |
| WC67K-63t/2500 |
630Kn |
2500mm |
1900mm |
220mm |
120mm |
320mm |
5,5 kW |
2500*1300*2210 |
4000 kg |
| WC67K-63t/3200 |
630Kn |
3200mm |
2560mm |
220mm |
120mm |
320mm |
5,5 kW |
3200*1300*2210 |
4800 kg |
| WC67K-80t/2500 |
800Kn |
2500mm |
1990mm |
320mm |
120mm |
320mm |
7,5 kW |
2500*1400*2300 |
5700 kg |
| WC67K-80t/3200 |
800Kn |
2500mm |
2560mm |
320mm |
120mm |
350mm |
7,5 kW |
3200*1500*2300 |
6020 kg |
| WC67K-80t/4000 |
800Kn |
4000mm |
3000mm |
320mm |
120mm |
350mm |
7,5 kW |
4000*1500*2400 |
7000 kg |
| WC67K-100t/2500 |
1000Kn |
2500mm |
2020mm |
320mm |
150mm |
400mm |
7,5 kW |
2500*1600*2400 |
6000 kg |
| WC67K-100t/3200 |
1000Kn |
3200mm |
2600mm |
320mm |
150mm |
400mm |
7,5 kW |
3200*1600*2600 |
6800 kg |
| WC67K-100t/4000 |
1000Kn |
4000mm |
3000mm |
320mm |
150mm |
400mm |
7,5 kW |
4000*1600*2700 |
8000 kg |
| WC67K-125t/2500 |
1250Kn |
2500mm |
2020mm |
320mm |
150mm |
400mm |
11KW |
2500*1600*2400 |
6500 kg |
| WC67K-125t/3200 |
1250Kn |
3200mm |
2580mm |
320mm |
150mm |
400mm |
11KW |
3200*1600*2600 |
7200 kg |
| WC67K-125t/4000 |
1250Kn |
4000mm |
3000mm |
320mm |
150mm |
400mm |
11KW |
4000*1600*2700 |
8800 kg |
| WC67K-160t/3200 |
1600Kn |
3200mm |
2600mm |
320mm |
200mm |
460mm |
11KW |
3200*1700*2700 |
9500 kg |
| WC67K-160t/4000 |
1600Kn |
3200mm |
3000mm |
320mm |
200mm |
460mm |
11KW |
4000*1700*2800 |
10500 kg |
| WC67K-160t/5000 |
1600Kn |
4000mm |
4000mm |
320mm |
200mm |
460mm |
11KW |
5000*1900*3100 |
13000 kg |
| WC67K-160t/6000 |
1600Kn |
6000mm |
5000mm |
320mm |
200mm |
460mm |
11KW |
6300*1900*3200 |
18500 kg |
| WC67K-200t/3200 |
2000Kn |
3200mm |
2500mm |
320mm |
200mm |
460mm |
15KW |
3200*1950*2800 |
10500 kg |
| WC67K-200t/4000 |
2000Kn |
4000mm |
3000mm |
320mm |
200mm |
460mm |
15KW |
4000*1950*2800 |
11600 kg |
| WC67K-200t/5000 |
2000Kn |
5000mm |
4000mm |
320mm |
200mm |
460mm |
15KW |
5000*1950*3100 |
14500 kg |
| WC67K-200t/6000 |
2000Kn |
6000mm |
5000mm |
320mm |
200mm |
460mm |
18,5 kW |
6000*1950*3300 |
21000 kg |
| WC67K-250t/3200 |
2500Kn |
3200mm |
2600mm |
400mm |
250mm |
530mm |
18,5 kW |
3250*2000*3200 |
14500 kg |
| WC67K-250t/4000 |
2500Kn |
4000mm |
3200mm |
400mm |
250mm |
530mm |
18,5 kW |
4000*2000*3400 |
18200 kg |
| WC67K-250t/5000 |
2500Kn |
5000mm |
4000mm |
400mm |
250mm |
530mm |
18,5 kW |
5000*2000*3400 |
22500 kg |
| WC67K-250t/6000 |
2500Kn |
6000mm |
5000mm |
400mm |
250mm |
530mm |
18,5 kW |
6000*2000*3400 |
27500 kg |
| WC67K-300t/3200 |
3000Kn |
3200mm |
2530mm |
400mm |
250mm |
530mm |
22KW |
3200*2000*3450 |
18500 kg |
| WC67K-300t/4000 |
3000Kn |
4000mm |
3200mm |
400mm |
250mm |
530mm |
22KW |
4000*2000*3450 |
22500 kg |
| WC67K-300t/5000 |
3000Kn |
5000mm |
4000mm |
400mm |
250mm |
530mm |
22KW |
5000*2000*3450 |
25000 kg |
| WC67K-300t/6000 |
3000Kn |
6000mm |
5000mm |
400mm |
250mm |
530mm |
22KW |
6000*2000*3450 |
30000 kg |
| WC67K-400t/4000 |
4000Kn |
4000mm |
3000mm |
400mm |
250mm |
530mm |
30KW |
4000*2180*3500 |
25000 kg |
| WC67K-400t/5000 |
4000Kn |
5000mm |
4000mm |
400mm |
250mm |
530mm |
30KW |
5000*2180*3500 |
29000 kg |
| WC67K-400t/6000 |
4000Kn |
6000mm |
5000mm |
400mm |
250mm |
530mm |
30KW |
6000*2180*3800 |
35000 kg |
| WC67K-500t/4000 |
5000Kn |
4000mm |
3000mm |
400mm |
250mm |
590mm |
45KW |
4000*2580*3500 |
35000 kg |
| WC67K-500t/5000 |
5000Kn |
6000mm |
4000mm |
400mm |
250mm |
590mm |
45KW |
5050*3500*3700 |
44000 kg |
| WC67K-500t/6000 |
5000Kn |
6000mm |
5000mm |
400mm |
320mm |
590mm |
45KW |
6050*3500*3700 |
55000 kg |
| WC67K-600t/4000 |
6000Kn |
6000mm |
3000mm |
400mm |
320mm |
590mm |
55KW |
4050*4500*3700 |
45000 kg |
| WC67K-600t/6000 |
6000Kn |
6000mm |
5000mm |
400mm |
320mm |
590mm |
55KW |
6050*4500*3700 |
60000 kg |
Uwagi: Ten parametr to system 2019.Jeśli parametry nie zostaną zaktualizowane na czas, proszę zrozumieć.
