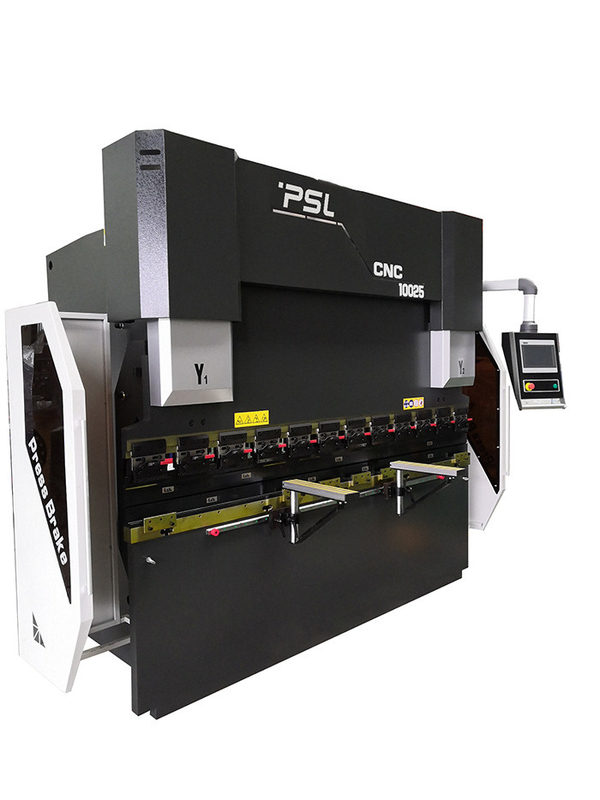

135T 10ft elektrohydrauliczna giętarka do blach Maszyna do gięcia blach CNC

135T 10ft Synchronizacja elektrohydrauliczna Prasa krawędziowa CNC do blachy







Podstawowe parametry:

Numer seryjny.	Nazwa	Jednostka	HPE135/3100
1-	Siła nacisku	Kn	1350
2-	Maksymalna długość gięcia	mm	3100
3-	Odległość między ramkami	mm	2600
4-	Maksymalna wysokość otwarcia	mm	500
5-	Uderzenie barana	mm	200
6-	Głębokość gardła	mm	400
7-	Prędkość podejścia	mm/s	150
8	Prędkość robocza	mm/s	10
9	Prędkość powrotu	mm/s	110
10	Dokładność osi Y1, Y2	mm	0,02
11	Skok tylnego zderzaka w osi X	mm	600
13-	Prostoliniowość obrabianego przedmiotu	mm/m	≤0,03
14-	Dokładność osi X i R	mm/m	0,05
15-	Naprawiono przednie ramiona	szt.	2
16-	Tylny wskaźnik Palec	szt.	3
17-	Ukoronowanie osi V	Ukoronowanie mechaniczne
18-	Osie sterujące CNC	Y1, Y2, X,R,+V
19-	Moc silnika głównego	kw	11
20-	System CNC	DELEM DA53T
21	Długość maszyny	mm		4200
22	Szerokość maszyny	mm		2100
23	Wysokość maszyny	mm		2570
24	Waga maszyny	kg		8700





Konfiguracja podstawowa:





Nie	Nazwa	Model/produkcja
1	System CNC	Holland Delem DA53T, DA58T,DA66T kontroler
2	Elektryczne	Francja Schneider Electrics
3	Zderzak wsteczny	Śruba kulowa + prowadnica liniowa;3-4 zestawy palców poruszających się na prowadnicy liniowej
4	Głównym silnikiem	Silnik serwo Estun lub VEICHI
5	Siłownik	Nankin Estun
6	Serwosterownik	Nankin Estun
7	Przełącznik nożny	KACON, Korea Południowa
8	Uszczelka	BAUSER i Busak+Shamban, Niemcy

9	System hydrauliczny	Rexroth, Niemcy
10	Pompa olejowa	Niemcy ALLEAD wysokowydajna i cicha wewnętrzna pompa zębata Pompa olejowa
11	Złącze rurki olejowej	Niemcy EMB
12	Najlepsze narzędzie i V-Die	Jeden zestaw standardowego narzędzia górnego i matrycy V
13	Zderzak wsteczny	Tajwan Hiwin śruba kulowa i prowadnica liniowa
14	Butla olejowa	Chiny Taifeng
15	Szybkie mocowanie	Chińska marka
16	Kompensacja ugięcia	Mechaniczny stół kompensacyjny / koronujący

17	Kratująca linijka	Włochy GIVI
18	Oś standardowa	4+1(Y1,Y2,X,R,+V)



Zasada i cechy maszyny:



● Rama wykonana jest z konstrukcji spawanej z blachy stalowej, domy lewy i prawy, stół roboczy i podstawa cylindra są zespawane w całą ramę.Po spawaniu naprężenia wewnętrzne są eliminowane przez odpuszczanie, dzięki czemu cała stal jest mocna, a stabilność jest dobra.



● Wysoka częstotliwośćtechnologia sterowania hydraulicznego, szybsza, bardziej wydajna i dokładna.



● Tylny zderzak prasy krawędziowej CNC jest wyposażony w standardowy system tylnego zderzaka z 2 palcami, ponieważ w przypadku skomplikowanych kształtów obrabianych elementów, system tylnego zderzaka z 4 lub 5 palcami i odpowiednie matryce są dostępne do wyboru.



● Zgodnie z danymi wejściowymi z blachy na prasie krawędziowej, system CNC może automatycznie obliczyć i wyregulować kompensację ugięcia stołu, uzyskując jednolitą długość wszystkich kątów obrabianych przedmiotów.



● Odległość i wysokośćtylny koreka skok Rama jest kontrolowany przez system CNC, który jest wygodny i szybki.



● Cylinder olejowy został obrobiony z całymi przepływami, aby uzyskać najlepszy stan, jako kuty, hartowany i odpuszczany oraz szlifowanie dokładne, a następnie twarde chromowanie i inne procesy.Na koniec montujemy import pierścienia uszczelniającego, zjawisko wycieku oleju w obsłudze klienta.



● Układ hydrauliczny przyjmuje zintegrowany układ hydrauliczny drogi naftowej w celu zmniejszenia instalacji rurociągu.



● Zastosowanie mechanicznej kompensacji ugięcia zapewnia dostęp do jednolitych elementów o pełnej długości.co może sprawić, że stół wystąpi względny ruch i utworzy idealnie wypukłą krzywą, zapewniając, że względne pozycje z suwakiem pozostaną niezmienione.







Wprowadzenie głównych części:



--Holland Delem DA-53T Cechy Systemu:

Seria DA-50T oferuje najłatwiejsze programowanie CNC w oparciu o graficzny interfejs użytkownika z ekranem dotykowym Delem.Nowy kompaktowy DA-53T dodaje najnowocześniejsze kompletne rozwiązanie sterowania dotykowego dla zsynchronizowanych pras krawędziowych.

To sterowanie oparte na panelu, standardowo zdolne do sterowania do 4 osi, może być zintegrowane w szafach, jak również używane w opcjonalnej obudowie ramienia wiszącego.Kolorowy wyświetlacz TFT o przekątnej 10,1 cala i wysokiej rozdzielczości, z technologią wielodotykową klasy przemysłowej, zapewnia dostęp do sprawdzonego interfejsu użytkownika Delem. Umożliwia bezpośrednią nawigację za pomocą klawisza skrótu między programowaniem produktu a rzeczywistą produkcją. Funkcje znajdują się tam, gdzie są potrzebne, oferując zoptymalizowaną ergonomię w całym zastosowaniu.

Regulacja maszyny i gięcia testowe są zredukowane do minimum dzięki szybkiej i łatwej sekwencji pracy od programowania do produkcji. Interfejs USB umożliwia szybkie tworzenie kopii zapasowych produktów i narzędzi za pomocą pamięci USB.

Standardowe funkcje sterowania maszyną to Y1-Y2, X, oś R i koronowanie.Drugą oś tylnego zderzaka można również ustawić jako oś Z.



Cechy DA-53T:

l Nawigacja dotykowa „klawisz skrótu”

l 10.1 "kolorowy wyświetlacz TFT o wysokiej rozdzielczości

l Do 4 osi (Y1,Y2 + 2 osie pomocnicze)

l Kontrola ukoronowania

l Biblioteka narzędzi/materiałów/produktów

l Sterowanie serwo i falownikiem

l Zaawansowane algorytmy sterowania osi Y dla zaworów w pętli zamkniętej i otwartej.

l TandemLink (opcja)

l interfejs pamięci USB;

l Oprogramowanie offline Profile-53TL





 -- Niemcy Rexroth układ hydrauliczny:













-- Niemcy BAUSER i Busak+Shamban Seals

Silna zdolność anty-ekstruzji do szczelin

Uszczelki nie będą skręcone ani odwrócone

Dobra odporność na zużycie i łatwy montaż

Dobra szczelność











--Linijka czujnika GIVI

Prasa krawędziowa CNC wykorzystuje w pełni elektrohydrauliczne sterowanie serwo w pętli zamkniętej,

Sygnały pozycji suwaka mogą być sprzężone z systemem CNC z dwóch stron Sensor Ruler,

Następnie sterownik CNC DA58T reguluje ilość przepływającego oleju, zmieniającrozmiar otworuzaworu synchronicznego

, kontrolując w ten sposób suwak Y1, Y2 pracujący na tym samym poziomie, utrzymując równoległy stan stołu roboczego.









--Mechaniczny stół do koronowania

• Mechanizm kompensacji lokalnego ugięcia wykorzystuje strukturę mechanicznej kompensacji interferencji.Automatyczna kontrola obliczeń sterownika CNC.
• Każda grupa składa się z kilku grup trójwymiarowych zakrzywionych powierzchni o różnych nachyleniach.Krzywa kompensacji jest bliższa krzywej odkształcenia płyty przesuwnej, co znacznie poprawia dokładność obróbki giętarki.







-- Zderzak tylny

● Oś X napędzana serwomotorem za pomocą śruby kulowej

● Oś R napędzana serwomotorem za pomocą śruby kulowej

● Śruba kulowa i prowadnica HIWIN na Tajwanie

● wszystkie serwomotory

  ● Ręczna regulacja pozycji palców









  -Szybkie mocowanie w celu łatwego zamocowania narzędzia górnego









-Jeden zestaw standardowego narzędzia górnego i podwójnej matrycy V (styl Amada)

Materiał: 42CrMo lub dostosowany

Ogólny proces hartowania, wysoka twardość i dobra odporność na zużycie.

Podwójna matryca V8,V12,V16 (dostosowana)











  --Niezawodny układ elektryczny

• System elektryczny to Francja Schneider
• Wyposażony w pyłoszczelną szafkę, aby zagwarantowaćwysokiej jakości instalacja elektryczna
• Otwórz drzwi i wyłącz wysokiej jakości sterownik silnika serwo.
