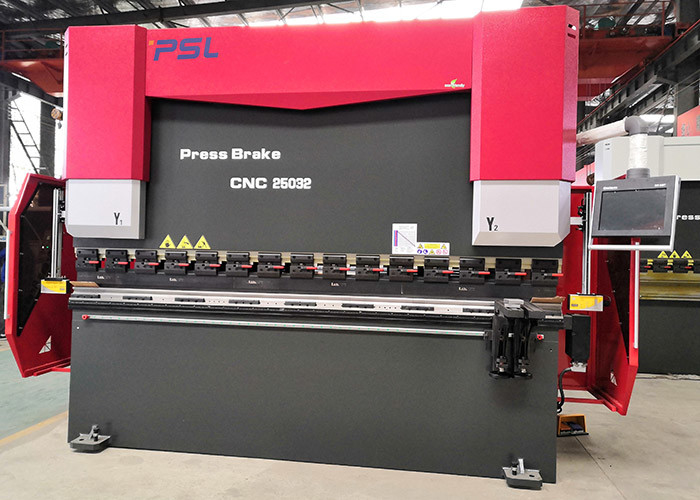

Prasa hydrauliczna 200T 3200 CNC Prasa krawędziowa 8 + 1 osiowa

Prasa krawędziowa CNC 200T 3200 Pełna prasa krawędziowa CNC z 8 + 1 osiami





Zasada i cechy prasy krawędziowej CNC:



Zastosowanie Wprowadzenie prasy krawędziowej CNC,









1, Struktura prasy krawędziowej CNC:
1) Kompletna konstrukcja spawana ze stali;jaDomy lewe i prawe, stół roboczy i podstawa cylindra są spawane w całą ramę.

2) Po spawaniu naprężenia wewnętrzne są eliminowane przez odpuszczanie, dzięki czemu cała stal jest mocna i stabilna.
2) Oprogramowanie ANSYS do analizy elementów skończonych zapewniające niezawodność i wytrzymałość ramy maszyny oraz precyzję gięcia.



2, system CNC do sterowania:

1) Wszystkie czynności (ruchome osie X,R,Z)Korek tylnego zderzaka;

2) Skok Rama jest kontrolowany

3) Przepływ i ciśnienie układu hydraulicznego w dwóch hydraulicznych serwonapędach

4) Regulacja kompensacji ugięcia





3, układ hydrauliczny:
1) Zintegrowany system sterowania importowany zRexroth Niemcy;
2) Dwa zbiorniki oleju z głównymi silnikami serwo + pompy + płyty zaworów napędzające dwa cylindry sieds oddzielnie;

3) Zmniejszenie instalacji rurociągów, mniejsze zużycie oleju, a temperatura oleju jest niska przez długi czas;
4) Zapewnij stabilność pracy i lepszy wygląd.



4, dwa główne cylindry olejowe:
1) Tryb sterowania w zamkniętej pętli: niemieckie serwozawory i importowana linijka kratowa;

2)Wysoka częstotliwośćtechnologia sterowania hydraulicznego, szybsza, bardziej wydajna i dokładna.
3) Całkowicie różni się od tradycyjnych maszyn do gięcia mechanicznego;
4) Wysoka precyzja pozycjonowania i gięcia ślizgu;


5, korek tylnego miernika:
1) Wysokiej jakości śruba kulowa i prowadnica liniowa zapewniające precyzję zatrzymania.
2) Bardziej funkcjonalne blokowanie wieloosiowe jest dostępne zgodnie z wymaganiami klienta.

3)Standardowo 2 zestawy palców zamontowane w prowadnicy liniowej zainstalowanej na belce tylnego zderzaka, co do skomplikowanych kształtów obrabianych elementów, system tylnego zderzaka z 4 lub 5 palcami i odpowiednie matryce są dostępne do wyboru.



6, przednie ramię następujące:

1) Serwosilniki napędzające ramię nośne w górę iw dół po wygiętej płycie.

2) Specjalne do gięcia blach o dużych rozmiarach, aby zaoszczędzić pracowników i uniknąć wypadku.



7, ciało dwie strony:
1) Płyty w kształcie litery C są zamontowane po obu stronach;
2) Wysoce precyzyjna linijka kratowa jest zamocowana między płytami w kształcie litery C a ramą;
3) Unikać wpływów na precyzję gięcia wynikających z odkształceń korpusu maszyny podczas gięcia.









Wprowadzenie głównych części:



-- Sterownik CNC DELEM DA53T:









- Linijka do krat GIVI

Prasa krawędziowa CNC wykorzystuje w pełni elektrohydrauliczne sterowanie serwo w pętli zamkniętej,

Sygnały pozycji suwaka mogą być sprzężone z systemem CNC z dwóch stron Sensor Ruler,

następnie sterownik CNC DA66T reguluje ilość przepływającego oleju, zmieniającrozmiar otworuzaworu synchronicznego

, kontrolując w ten sposób suwak Y1, Y2 pracujący na tym samym poziomie, utrzymując równoległy stan stołu roboczego.









--Mechaniczne ukoronowanie/stół kompensacyjny

• Mechanizm kompensacji lokalnego ugięcia wykorzystuje strukturę mechanicznej kompensacji interferencji.Automatyczna kontrola obliczeń sterownika CNC.









- Korek tylnego zderzaka,

● Oś X napędzana serwomotorem

● Oś R napędzana serwomotorem

● Osie Z1,Z2 (palce 1 i 2) napędzane serwomotorem(Opcjonalny)

  ● Osie Z3, Z4 napędzane przez serwomotory w celu wsparcia nadążania blachy stalowej podczas gięcia (opcjonalnie)

● wszystkie osie napędzane przez serwomotory









--Przednie następujące ramiona





  - Szybkie mocowanie do szybkiego i łatwego mocowania narzędzia Top









-Standardowe narzędzie górne i podwójna matryca V (styl Amada) na maszynie;

Materiały: 42CrMo

Ogólny proces hartowania, wysoka twardość i dobra odporność na zużycie.

Pojedyncza lub podwójna matryca V8,V12,V16 (dostosowana)









-- Niemcy BAUSER i Busak+Shamban Uszczelki do cylindrów









  --Niezawodny układ elektryczny

• Komponent elektryczny (przekaźnik, styczniki) Francja Schneider
• Pyłoszczelna obudowa IP54 gwarantuje gwarancjęwysokiej jakości instalacja elektryczna
• Funkcja otwartych drzwi i wyłączania zasilania
• Wysokiej jakości sterowniki silników serwo Estun







--Laserowa osłona bezpieczeństwa











Parametry prasy krawędziowej CNC serii HPB,
