Szczegóły Produktu:
Zapłata:
|
| Typ maszyny: | Robot automatyczne gięcie maszyny CNC Prasa krawędziowa | Stan : schorzenie: | Nowy |
|---|---|---|---|
| Obróbka materiału / metalu: | Stal nierdzewna, stal węglowa, płyta aluminiowa, blacha miedziana | Tryb sterowania: | System CNC, Delem, Cybelec, sterownik ESA |
| Oś CNC: | 4+1 osi/6+1 osi, + 6 osi Robot | Osie X, R, Z: | napęd serwosilników |
| Głębokość gardła: | 400 mm lub więcej | Głównym silnikiem: | Dwa serwosilniki |
| Siła nominalna: | 110T | Skok RAM: | 200mm |
| Max. Maks. opening height wysokość otwarcia: | 480mm | Moc: | 11KW |
| Zderzak wsteczny: | Śruba kulowa + prowadnica liniowa, osie X,R,Z | Karmienie z przodu: | Automatyczna płyta podająca robota |
| Oświetlenie: | przednia pokrywa z lampką LED | Waga maszyny: | 8000 kg + 1000 kg |
| Kolor: | Szary Czarny + Czerwony, Dostosowany | Napięcie: | 220V/380V/415V/440V 50HZ/60HZ, dostosowane |
| Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie online, wsparcie techniczne wideo | Orzecznictwo: | CE/ISO |
| Gwarancja: | 1 rok | ||
| High Light: | Prasa hydrauliczna 110t 3200 CNC,prasa krawędziowa aluminium,prasa krawędziowa 3200 |
||

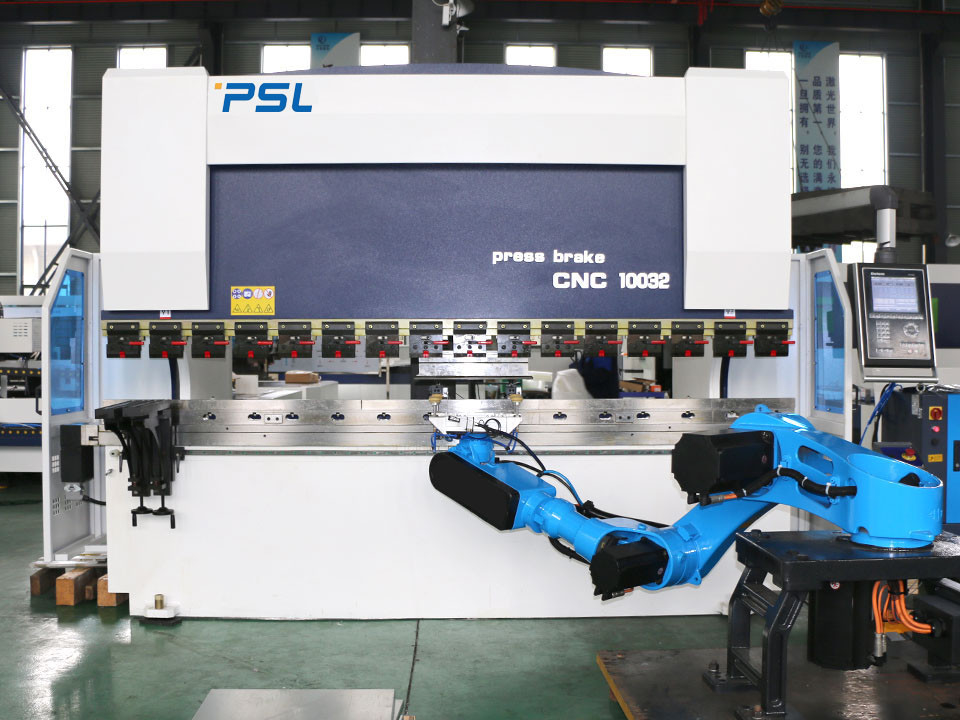

Prasa krawędziowa elektryczno-hydrauliczna Servo CNC z automatycznym gięciem robota
Wprowadzenie do aplikacji,
Zasada i cechy maszyny:
Opis programu (kroki działania):
Operator naciska przycisk start →
Robot pobiera materiał z górnej płyty materiałowej i umieszcza go na platformie centrowania grawitacyjnego →
Po ustawieniu robot pobiera materiał do gięcia na giętarce i wygina elementy wywijające z obu stron →
Po zgięciu robot umieszcza obrabiany przedmiot na ramie do zmiany postawy i zmienia postawę →
Po zmianie postawy robot chwyta obrabiany przedmiot, aby wygiąć rowek gęsiej szyi →
Po gięciu robot umieszcza obrabiany przedmiot na dolnej płycie materiałowej →
Ukończ zakręt
Wymagania dotyczące gięcia robota:
Czas gięcia pojedynczego elementu robota wynosi około: min/szt;(o 24 godziny)
Szacowany czas gięcia robota:
Robota do gięcia pojedynczego przedmiotu obrabianego: około S.
Wprowadzenie głównych części:
-- Sterownik CNC DELEM DA53T:
-- GIVI linijka do kraty
Prasa krawędziowa CNC wykorzystuje w pełni elektrohydrauliczne sterowanie serwo w pętli zamkniętej,
Sygnały pozycji suwaka mogą być sprzężone z systemem CNC z dwóch stron Sensor Ruler,
następnie sterownik CNC DA66T reguluje ilość przepływającego oleju, zmieniającrozmiar otworuzaworu synchronicznego
, kontrolując w ten sposób suwak Y1, Y2 pracujący na tym samym poziomie, utrzymując równoległy stan stołu roboczego.
--Mechaniczna tabela ukoronowania/kompensacji
-- Zatyczka tylnego zderzaka,
● Oś X napędzana serwomotorem
● Oś R napędzana serwomotorem
● Osie Z1, Z2 (palce 1 i 2) napędzane serwomotorem(Opcjonalny)
● Osie Z3, Z4 napędzane serwomotorami w celu wspomagania nadążania blachy stalowej podczas gięcia (opcjonalnie)
● wszystkie osie napędzane przez serwomotory
-- Szybkie mocowanie do szybkiego i łatwego mocowania narzędzia Top
--Standardowe narzędzie górne i podwójna matryca V (styl Amada) na maszynie;
Materiały: 42CrMo
Ogólny proces hartowania, wysoka twardość i dobra odporność na zużycie.
Pojedyncza lub podwójna matryca V8,V12,V16 (dostosowana)
-- Niemcy BAUSER i Busak+Shamban Uszczelki do cylindrów
--Niezawodny układ elektryczny
