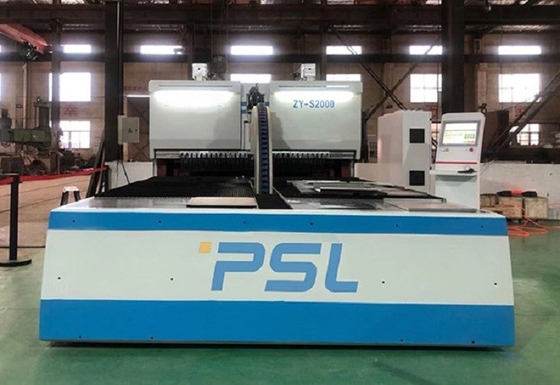

Cnc Sheet Metal Folding Machine Folder Inteligentne elastyczne centrum gięcia wszystkich serwonapędów

Inteligentna, elastyczna maszyna do gięcia CNC All-Servo CNC

Krótki opis maszyny:

Inteligentne elastyczne centrum gięcia to zaawansowany technologicznie produkt opracowany i wyprodukowany dla przemysłu blacharskiego w celu poprawy wydajności produkcji, zmniejszenia pracochłonności i poprawy wizerunku firmy,

Sprzęt posiada:

* Architektura Industrial 4.0, którą można płynnie aktualizować;

* Duża prędkość;

* Szybkie prototypowanie przedmiotu obrabianego, wysoka spójność;

* Niski pobór mocy;

* Prosta codzienna konserwacja i niski koszt;

*Wysoki stopień automatyzacji, prosta obsługa i niskie wymagania co do siły roboczej;

* Nie ma potrzeby wykonywania większej liczby form, a złożone kształty przedmiotów obrabianych (kąty proste, kąty nieproste itp. złożone w górę lub w dół) są projektowane do woli i produkowane w dowolnym momencie;

* Ma zastosowanie do szerokiej gamy materiałów, głównie stali nierdzewnej, blachy walcowanej na zimno i blachy aluminiowej;

*Kompatybilny z różnymi metodami załadunku i rozładunku: ręczny załadunek i rozładunek, załadunek i rozładunek robota kratownicowego, załadunek i rozładunek ramienia mechanicznego są opcjonalne;

*Inteligentne centrum gięcia ma bogate interfejsy programowe i sprzętowe, które można łączyć z konwencjonalnymi manipulatorami dostępnymi na rynku.Konkretny wybór można wybrać zgodnie z rzeczywistymi potrzebami żądającego;

* Układ sterowania realizuje równoczesne połączenie 9 osi (11 osi) w prawdziwym tego słowa znaczeniu, z płynnym działaniem gięcia i wysoką koordynacją operacji mechanicznych;

* Inteligentny elastyczny system wykrywania mimośrodowego obciążenia centrum gięcia, mimośrodowy system śledzenia obciążenia i system wykrywania grubej blachy mogą skutecznie chronić maszynę, chronić obrabiany przedmiot i zmniejszać marnotrawstwo obrabianego przedmiotu;

* System zarządzania obsługą i konserwacją w chmurze może monitorować działanie maszyny w czasie rzeczywistym;

* Przyjazny interfejs człowiek-maszyna, łatwe do zrozumienia i elastyczne programowanie;

* W przypadku przedmiotu o niestandardowym rozmiarze można wybrać różne wzorce pozycjonowania w zależności od kształtu przedmiotu obrabianego, a błąd ścinania płyty można kontrolować na pierwszej krawędzi gięcia, aby zapewnić dokładność wymiarową po uformowaniu.

Wprowadzenie do głównych modułów całej maszyny,

1. Ramy maszyn:

* Po dokładnej analizie naprężeń elementów skończonych rama maszyny przyjmuje stabilną konstrukcję trójkątnego połączenia promieniowego, a wysokiej jakości materiały odlewnicze QT500-7 i HT250 są wybierane po dokładnej analizie materiału.

* Ramy maszyn przyjmują precyzyjny piec do kontroli temperatury, przeprowadzają regeneracyjny proces obróbki cieplnej zgodnie z odpowiednią krzywą temperaturową materiału, a następnie przeprowadzają obróbkę starzenia wibracyjnego o pełnej częstotliwości przez wystarczający czas, aby uwolnić naprężenia wewnętrzne.

* Powierzchnie montażowe i otwory szyny prowadzącej kadłuba, śruby pociągowej, obrotnicy pozycjonującej i mechanizmu transmisyjnego są mocowane i przetwarzane jednocześnie przez dużą wytaczarkę podłogową CNC.

* Różne uchwyty są przeznaczone do różnych przedmiotów obrabianych, a precyzyjne wieloosiowe centrum obróbcze służy do obróbki przedmiotów obrabianych w celu zapewnienia spójności dokładności przed i po zamocowaniu.

* W przypadku spoin, bez względu na to, czy są duże, czy małe, w całym procesie spawania stosuje się spawanie w osłonie dwutlenku węgla, a pełny proces spawania jest przyjmowany w pozycji spawania.

* Dla każdego przedmiotu obrabianego do dokładnego pomiaru każdego przedmiotu używany jest precyzyjny miernik wybierania.

2. Układ serwo:

Przyjęto czysty elektryczny serwomechanizm z pełną zamkniętą pętlą, a system obsługuje maksymalnie 16-osiowe współbieżne połączenie.W rzeczywistości używane jest 9-osiowe (11-osiowe), co jest rzeczywistym równoległym połączeniem 9-osiowym (11-osiowym).

3. System karmienia:(można wybrać kilka schematów)

Tryb karmienia przyssawką uzyskał patent wzoru użytkowego, który jest prosty, wygodny, łatwy w obsłudze i bezpieczny.

4. Stół roboczy:system załadunku i rozładunku przyssawek podciśnieniowych, który może obracać się o 360 ° do woli.

5. Ekscentryczny system wykrywania obciążenia

6. Ekscentryczny układ serwo obciążenia

7. System wykrywania grubości blachy

8. Obsługa i konserwacja interfejsu zarządzania chmurą:

Aplet telefonu komórkowego może służyć do monitorowania stanu pracy sprzętu w dowolnym miejscu i czasie, zrozumienia rzeczywistego stanu pracy sprzętu i liczenia liczby elementów produkcyjnych w różnych okresach.

9. Oprogramowanie do programowania:

Jest łatwy do nauczenia i wyświetla kształt edytowanego przedmiotu w czasie rzeczywistym.System samokontroli może z wyprzedzeniem przewidzieć, czy edytowany program jest poprawny, uniknąć marnotrawstwa przedmiotu obrabianego i skutecznie chronić sprzęt.

10. System operacyjny CNC:

Przyjęcie wspólnie opracowanego inteligentnego systemu sterowania numerycznego gięcia, który działa w systemie operacyjnym powyżej Microsoft Windows7.
