Szczegóły Produktu:
Zapłata:
|
| Stan: | Najnowszy typ | Typ maszyny: | EPB63T/2500 W pełni elektryczna prasa krawędziowa z serwomechanizmem CNC, maszyna do produkcji blach |
|---|---|---|---|
| Obróbka materiału / metalu: | Stal nierdzewna, stal węglowa, aluminium, mosiądz / miedź | Siła nominalna: | 63T |
| Długość gięcia: | 2500mm | Tryb sterowania: | Delem DA66T, LZ1000, sterownik CNC |
| Oś CNC: | 3+1/4+1/ 6+1/8+1 osi i więcej | Głębokość gardła: | 300 mm lub więcej |
| Głównym silnikiem: | Dwa serwosilniki | Moc: | 2*5,5 kW |
| Taranowanie w górę/w dół: | Osie Y1, Y2 napędzane serwomotorami | Skok RAM: | 200mm |
| Max. Maks. opening height wysokość otwarcia: | 450mm | Waga maszyny: | 6000kg |
| Zderzak wsteczny: | Napęd serwomotorów, śruba kulowa + prowadnica liniowa, osie X,R,Z | Osie Y, X, R, Z: | wszystkie serwonapędy jeżdżą |
| Podparcie z przodu: | Przesuwne przednie ramiona podtrzymujące | Oświetlenie: | przednia pokrywa z lampką LED |
| Kolor: | Szary czarny + biały, dostosowany | Napięcie: | 220V/380V/415V/440V 50HZ/60HZ, dostosowane |
| Orzecznictwo: | CE/ISO | Zapewniona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie online, wsparcie techniczne wideo |
| Gwarancja: | 1 rok | ||
| High Light: | Prasa krawędziowa 60 ton,prasa krawędziowa 8 stóp,prasa hydrauliczna 8 ' |
||

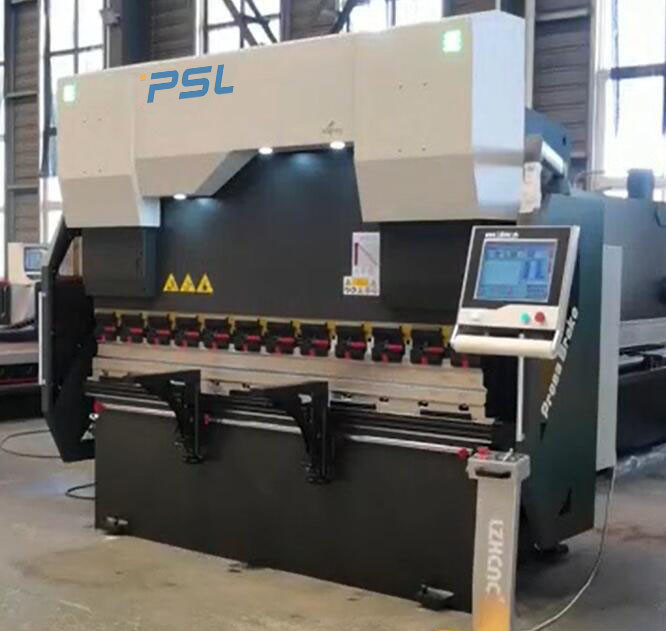

W pełni elektryczny napęd serwo CNC Prasa krawędziowa Maszyna do gięcia blachy
Wprowadzenie do aplikacji:
1. Znaczna oszczędność energii
Czysty elektryczny serwonapęd zużywa dużą moc podczas gięcia, małą moc, gdy suwak podnosi się bez obciążenia i prawie nie pobiera energii, gdy suwak się zatrzymuje.
2. Ochrona środowiska i brak zanieczyszczeń
Czysta elektryczna giętarka serwo nie wykorzystuje oleju hydraulicznego i nie ma obróbki oleju odpadowego ani zanieczyszczeń.
3. Suwak ma dużą prędkość i wysoką wydajność produkcji
Szybkość reakcji serwomotoru jest szybsza niż w przypadku serwa hydraulicznego
4. Wysoka dokładność gięcia
5. Niskie koszty utrzymania
System transmisji czystej elektrycznej giętarki serwo jest prosty, zasadniczo nie ma kosztów konserwacji i wymagane jest tylko regularne smarowanie.
Zasada i cechy w pełni elektrycznej prasy krawędziowej CNC Servo:

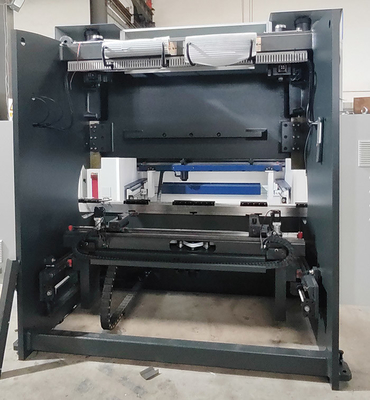

1. Struktura tej prasy krawędziowej:
1) Kompletna konstrukcja spawana ze stali;jadomy lewe i prawe, stół roboczy spawany w całą ramę.
2) Po spawaniu naprężenia wewnętrzne są eliminowane przez odpuszczanie, dzięki czemu cała stal jest mocna i sztywność.
3) Oprogramowanie ANSYS do analizy elementów skończonych zapewniające niezawodność maszyny i precyzję.
2. W pełni elektryczny serwonapęd
Pełne serwosilniki maszyny drastycznie zmniejszają zużycie energii, dzięki czemu są przyjazne dla środowiska. Ponadto same silniki nie wymagają oleju hydraulicznego, zapewniając czystsze i bezpieczniejsze miejsce pracy.
3. Profesjonalny system CNC Delem lub LZ
1) Wszystkie czynności (ruchome osie X,R,Z)tylny korek;
2) Skok Ram (osi Y1, Y2 serwosilniki)
3) Regulacja kompensacji ugięcia
4)Klient może wybrać inną formę backgauge
5)Holenderski system CNC Delem jest używany domyślnie i można go dostosować.
4. Programowanie kąta gięcia |programowanie graficzne
5. Precyzyjna struktura tylnego zderzaka
Przyjmuje śrubę kulową i prowadnicę liniową, która jest napędzana przez serwomotory, a tylny zderzak jest pozycjonowany szybko i dokładnie.
Bardziej funkcjonalne blokowanie wieloosiowe jest dostępne zgodnie z wymaganiami klienta.
Standardowo 2 zestawy palców zamontowane w prowadnicy liniowej zainstalowanej na belce tylnego zderzaka, co do skomplikowanych kształtów obrabianych elementów, system tylnego zderzaka z 4 lub 5 palcami i odpowiednie matryce są dostępne do wyboru.
6. Standardowe sekcje narzędzi górnych i dolnych
Sekcje formy mają 10, 15, 20, 30, 50, 100, 300 (cm), a długość może być dostosowana przez użytkownika.
7, szybkie mocowanie, aby szybko i łatwo naprawić narzędzie górne
8. Mechaniczny stół kompensacyjny ukoronowania
W systemie CNC wprowadzane są parametry grubości i długości blachy, a system CNC automatycznie wykona kompensację ugięcia.
Każda grupa składa się z kilku grup trójwymiarowych zakrzywionych powierzchni o różnych nachyleniach.Krzywa kompensacji jest bliższa krzywej odkształcenia płyty przesuwnej, co znacznie poprawia dokładność obróbki giętarki.
9. Niezawodny układ elektryczny
Komponent elektryczny (przekaźnik, styczniki) Francja Schneider
Pyłoszczelna obudowa o stopniu ochrony IP54 gwarantująca wysoką jakość instalacji elektrycznej
Funkcja otwartych drzwi i wyłączania zasilania
Wysokiej jakości sterowniki silników serwo Estun
10. Laserowa osłona bezpieczeństwa
| Model opcjonalny | Producent | Uwagi | |
|---|---|---|---|
| System CNC |
●DA-53T ●LZ 1000 |
Delem
ESA LZ |
|
| Tylny miernik | ●4+1 oś ●Oś 6+1 ●Oś 8+1 |
PSL Burke |
Stal węglowa Stop aluminium |
| Główny system zasilania | ●Silnik serwo |
VEICHI ESTUN |
Y1,Y2 |
| Przednie ramię podtrzymujące | ● Ruchomy typ pojedynczej szyny ● Ruchomy typ z podwójnym torem |
PSL |
Opcjonalny |
| Bezpieczeństwo | ● Bok (poręcz) + tył (poręcz) ● Bok (poręcz + ochrona kurtyny świetlnej) + tył (poręcz) ● Bok (poręcz + ochrona laserowa) + tył (poręcz) |
PSL |
Opcjonalny
Opcjonalny |
| Kompensacja ugięcia | ●Mechaniczna kompensacja elektryczna | ||
| Górne mocowanie narzędzia | ●Mechaniczne szybkie mocowanie | PSL | |
| Elektryczne | ● Przekaźnik Schneidera, stycznik | Schneidera | Ochrona zasilania otwartych drzwi |
| Przełącznik nożny | ●przełącznik pionowy | koreański kacon | |
| Dolna matryca | ●Grupa Multi-V ●Podwójny rdzeń V z dolną matrycą |
PSL | Moduł z podwójnym rdzeniem V można podzielić na segmenty |
