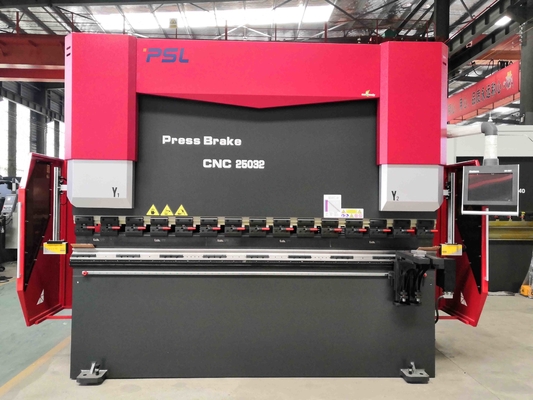

5 6 7 Axis Small Cnc Press Brake Equipment Elektryczny podwójny serwo 170 ton 3200 mm

Sterowanie pompą z podwójnym serwosilnikiem Układ hydrauliczny Prasa krawędziowa CNC





Wprowadzenie do aplikacji,







Zasada i cechy maszyny:





1, Struktura prasy krawędziowej CNC:
1) Kompletna konstrukcja spawana ze stali;jaDomy lewe i prawe, stół roboczy i podstawa cylindra są spawane w całą ramę.

2) Po spawaniu naprężenia wewnętrzne są eliminowane przez odpuszczanie, dzięki czemu cała stal jest mocna i stabilna.
2) Oprogramowanie ANSYS do analizy elementów skończonych zapewniające niezawodność i wytrzymałość ramy maszyny oraz precyzję gięcia.



2, system CNC do sterowania:

1) Wszystkie czynności (ruchome osie X,R,Z)Korek tylnego zderzaka;

2) Skok Rama jest kontrolowany

3) Przepływ i ciśnienie w układzie hydraulicznym w dwóch hydraulicznych jednostkach serwo

4) Regulacja kompensacji ugięcia





3, układ hydrauliczny:
1) Zintegrowany system sterowania importowany zRexroth Niemcy;
2) Dwa zbiorniki oleju z głównymi silnikami serwo + pompy + płyty zaworów napędzające dwa cylindry sieds oddzielnie;

3) Zmniejszenie instalacji rurociągów, mniejsze zużycie oleju, a temperatura oleju jest niska przez długi czas;
4) Zapewnij stabilność pracy i lepszy wygląd.



4, dwa główne cylindry olejowe:
1) Tryb sterowania w zamkniętej pętli: niemieckie serwozawory i importowana linijka kratowa;

2)Wysoka częstotliwośćtechnologia sterowania hydraulicznego, szybsza, bardziej wydajna i dokładna.
3) Całkowicie różni się od tradycyjnych maszyn do gięcia mechanicznego;
4) Wysoka precyzja pozycjonowania i gięcia ślizgu;


5, korek tylnego miernika:
1) Wysokiej jakości śruba kulowa i prowadnica liniowa zapewniające precyzję zatrzymania.
2) Bardziej funkcjonalne blokowanie wieloosiowe jest dostępne zgodnie z wymaganiami klienta.

3)Standardowo 2 zestawy palców zamontowane w prowadnicy liniowej zainstalowanej na belce tylnego zderzaka, co do skomplikowanych kształtów obrabianych elementów, system tylnego zderzaka z 4 lub 5 palcami i odpowiednie matryce są dostępne do wyboru.



6, ciało dwie strony:
1) Płyty w kształcie litery C są zamontowane po obu stronach;
2) Precyzyjna linijka do kraty jest zamocowana między płytami w kształcie litery C a ramą;
3) Unikać wpływów na precyzję gięcia wynikających z odkształceń korpusu maszyny podczas gięcia.









Wprowadzenie głównych części:



-- Sterownik CNC DELEM DA53T:











- Linijka do krat GIVI

Prasa krawędziowa CNC wykorzystuje w pełni elektrohydrauliczne sterowanie serwo w pętli zamkniętej,

Sygnały pozycji suwaka mogą być sprzężone z systemem CNC z dwóch stron Sensor Ruler,

następnie sterownik CNC DA66T reguluje ilość przepływającego oleju, zmieniającrozmiar otworuzaworu synchronicznego

, kontrolując w ten sposób suwak Y1, Y2 pracujący na tym samym poziomie, utrzymując równoległy stan stołu roboczego.









--Mechaniczne ukoronowanie/stół kompensacyjny

• Mechanizm kompensacji lokalnego ugięcia wykorzystuje strukturę mechanicznej kompensacji interferencji.Automatyczna kontrola obliczeń sterownika CNC.









- Korek tylnego zderzaka,

● Oś X napędzana serwomotorem

● Oś R napędzana serwomotorem

● Osie Z1,Z2 (palce 1 i 2) napędzane serwomotorem(Opcjonalny)

  ● Osie Z3, Z4 napędzane serwomotorami w celu wspomagania śledzenia blachy stalowej podczas gięcia (opcjonalnie)

● wszystkie osie napędzane przez serwomotory











  - Szybkie mocowanie do szybkiego i łatwego mocowania narzędzia Top









-Standardowe narzędzie górne i podwójna matryca V (styl Amada) na maszynie;

Materiały: 42CrMo

Ogólny proces hartowania, wysoka twardość i dobra odporność na zużycie.

Pojedyncza lub podwójna matryca V8,V12,V16 (dostosowana)









-- Niemcy BAUSER i Busak+Shamban Uszczelki do cylindrów









  --Niezawodny układ elektryczny

• Komponent elektryczny (przekaźnik, styczniki) Francja Schneider
• Pyłoszczelna obudowa IP54 gwarantuje gwarancjęwysokiej jakości instalacja elektryczna
• Funkcja otwartych drzwi i wyłączania zasilania
• Wysokiej jakości sterowniki silników serwo Estun







--Laserowa osłona bezpieczeństwa













Konfiguracja podstawowa:





Nie	Nazwa	Model/produkcja
1	System CNC	Kontroler Holland Delem DA66T ESA S650 CYBELEC CT12 LZ-1000
2	Elektryczne	Francja Schneider
3	Zderzak wsteczny	Śruba kulowa + prowadnica liniowa;2 zestawy palców poruszających się na prowadnicy liniowej
4	Głównym silnikiem	Dwa serwosilniki
5	Siłownik	Nankin Estun (pomiar tylny)
6	Serwosterownik	Nankin Estun (pomiar tylny)
7	Przełącznik nożny	KACON, Korea Południowa
8	Uszczelka	BAUSER i Busak+Shamban, Niemcy

9	System hydrauliczny	Rexroth, Niemcy
10	Pompa olejowa	Niemcy ALLEAD wewnętrzna pompa zębata
11	Złącza rur olejowych	Niemcy EMB
12	Najlepsze narzędzie i V-Die	Jeden zestaw standardowego narzędzia górnego i matrycy V
13	Zderzak wsteczny	Tajwan śruba kulowa i prowadnica liniowa
14	Butla olejowa	Chiny Taifeng
15	Szybkie mocowanie	Chińska marka
16	Kompensacja ugięcia	Mechaniczny stół kompensacyjny / koronujący

17	Kratująca linijka	Włochy GIVI/ Hiszpania Fagor
18	Oś standardowa	4+1(Y1, Y2, X,R,+V)
