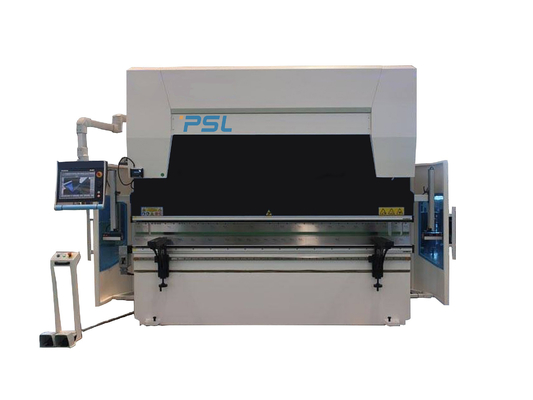

DELEM DA66T Da 65 CNC Hydrauliczna prasa krawędziowa Maszyna do gięcia tac kablowych 63 ton 2500 mm

Automatyczne gięcie blach CNC Elektrohydrauliczna prasa krawędziowa Servo Main Motor



Wprowadzenie do aplikacji,

Ta prasa krawędziowa CNC wykorzystuje narzędzia (narzędzia standardowe lub specjalne) do gięcia blachy w detale o różnych geometrycznych kształtach przekroju.

Jest to maszyna do formowania blach przeznaczona do obróbki blach na zimno.

Jest szeroko stosowany w przemyśle gięcia blach, takim jak przemysł samochodowy, lotniczy, lekki, stoczniowy, kontenerowy, windy, pojazdy szynowe i inne gałęzie przemysłu.

Ta giętarka CNC pomaga uprościć proces gięcia i znacznie poprawić wydajność gięcia.





Zasada i cechy maszyny:



1, Struktura prasy krawędziowej:
1) Kompletna konstrukcja spawana ze stali;jaDomy lewy i prawy, stół roboczy i podstawa cylindra są spawane w całą ramę.

2) Po spawaniu naprężenia wewnętrzne są eliminowane przez odpuszczanie, dzięki czemu cała stal jest mocna, a stabilność jest dobra.
2) Oprogramowanie ANSYS do analizy elementów skończonych zapewniające niezawodność maszyny i precyzję.



2, układ hydrauliczny:
1) Zintegrowany system sterowania importowany zRexroth Niemcy;
2) Zmniejszyć instalację rurociągów;
3) Zapewnij stabilność pracy i lepszy wygląd.





3, Główne cylindry olejowe:
1) Tryb sterowania w zamkniętej pętli: elektrohydrauliczny serwozawór w Niemczech i importowana linijka kratowa;

2)Wysoka częstotliwośćtechnologia sterowania hydraulicznego, szybsza, bardziej wydajna i dokładna.
3) Całkowicie różni się od tradycyjnych maszyn do gięcia mechanicznego;
4) Wysoka precyzja pozycji schodzenia i gięcia;
5) Dokładna i stabilna praca





4, mechaniczna tabela ukoronowania/kompensacji



1) Mechanizm kompensacji lokalnego ugięcia wykorzystuje strukturę mechanicznej kompensacji interferencji.Automatyczna kontrola obliczeń sterownika CNC.

2) Każda grupa składa się z kilku grup trójwymiarowych zakrzywionych powierzchni o różnych nachyleniach.Krzywa kompensacji jest zbliżona do krzywej odkształcenia płyty przesuwnej, co znacznie poprawia dokładność obróbki giętarki.









5, system tylnego wskaźnika:
1) Wysokiej jakości śruba kulowa i prowadnica liniowa zapewniające precyzję zatrzymania.
2) Bardziej funkcjonalne blokowanie wieloosiowe jest dostępne zgodnie z wymaganiami klienta.

3)Standardowe 2 zestawy palców zamontowane w prowadnicy liniowej zainstalowanej na belce tylnego zderzaka, co do skomplikowanych kształtów obrabianych elementów, system tylnego zderzaka z 4 lub 5 palcami i odpowiednie matryce są dostępne do wyboru.





6, ciało dwie strony:
1) Płyty w kształcie litery C są zamontowane po obu stronach;
2) Precyzyjna linijka do kraty znajduje się na płytach w kształcie litery C;
3) Unikać wpływów na precyzję gięcia wynikających z odkształceń korpusu maszyny podczas procesu gięcia.



7, sterownik CNC Delem Series:

1) Wszystkie działania (osie X,R w ruchu)tylny korek;

2) Skok Rama (osie Y1, Y2)

3) Przepływ i ciśnienie w układzie hydraulicznym

4) Regulacja kompensacji ugięcia

5)Klient może wybrać inną formę tylnego zderzaka

X+R ;(DA53T,DA58T)

X+R+Z1+Z2;(przy użyciu DA-66T, DA-69T)

X+X(Delta)+R+Z1+Z2;(przy użyciu DA-66T, DA-69T)

X1+X2+R1+R2+Z1+Z2.(przy użyciu DA-66T, DA-69T).

 X1+X2+R1+R2+Z1+Z2+Z3+Z4.(przy użyciu DA-66T, DA-69T).







8, linijka czujnika GIVI

1) Prasa krawędziowa CNC wykorzystuje w pełni elektrohydrauliczne sterowanie serwo w pętli zamkniętej,

2) Sygnały pozycji bijaka mogą być sprzężone z systemem CNC przez dwie strony linijki czujnika,

3) Następnie sterownik CNC DA58T dostosowuje ilość przepływającego oleju, zmieniającrozmiar otworuzaworu synchronicznego

, kontrolując w ten sposób suwak Y1, Y2 pracujący na tym samym poziomie, utrzymując równoległy stan stołu roboczego.





9, szybkie mocowanie, aby szybko i łatwo naprawić narzędzie górne







10. Standardowe narzędzie górne i podwójna matryca V (styl Amada) na maszynie

Surowce: 42CrMo

   Pojedyncza lub podwójna matryca V8,V12,V16 (dostosowana)

Ogólny proces hartowania, wysoka twardość i dobra odporność na zużycie.









11, Niemcy BAUSER i Busak+Shamban Seals

Silna zdolność anty-ekstruzji do szczelin

Uszczelki nie będą skręcone ani odwrócone

Dobra odporność na zużycie i łatwy montaż

Dobra szczelność







12,Niezawodny układ elektryczny

• Komponent elektryczny (przekaźnik, styczniki) Francja Schneider
• Pyłoszczelna obudowa IP54 w celu zagwarantowania wysokiej jakości instalacji elektrycznej
• Funkcja otwartych drzwi i wyłączania zasilania
• Wysokiej jakości sterowniki serwosilników Estun do osi X,R,Z.
• Servo Silnik główny, aby zaoszczędzić energię i koszty energii.









Konfiguracja podstawowa:





Nie	Nazwać	Model/produkcja
1	System CNC	Holland Delem DA53T, DA58T,DA66T kontroler ESA S630, S640, S650 CYBELEC CT8,CT12 LZ-1000
2	Elektryczne	Francja Schneider Electrics
3	Zderzak wsteczny	Śruba kulowa + prowadnica liniowa;2 zestawy palców poruszających się na prowadnicy liniowej
4	Głównym silnikiem	Silnik AC Siemens
5	Siłownik	Nankin Estun
6	Serwonapęd	Nankin Estun
7	Przełącznik nożny	KACON, Korea Południowa
8	Uszczelka	BAUSER i Busak+Shamban, Niemcy

9	System hydrauliczny	Rexroth, Niemcy
10	Pompa olejowa	Niemiecka pompa olejowa ALLEAD o wysokiej wydajności i niskim poziomie hałasu
11	Złącze rurki olejowej	Niemcy EMB
12	Najlepsze narzędzie i V-Die	Jeden zestaw standardowego narzędzia górnego i matrycy V
13	Zderzak wsteczny	Tajwan Hiwin śruba kulowa i prowadnica liniowa
14	Butla olejowa	Chiny Taifeng
15	Szybkie mocowanie	Chińska marka
16	Kompensacja ugięcia	Mechaniczny stół kompensacyjny / koronujący

17	Kratująca linijka	Włochy GIVI
18	Oś standardowa	4+1(Y1,Y2,X,R,+V)
