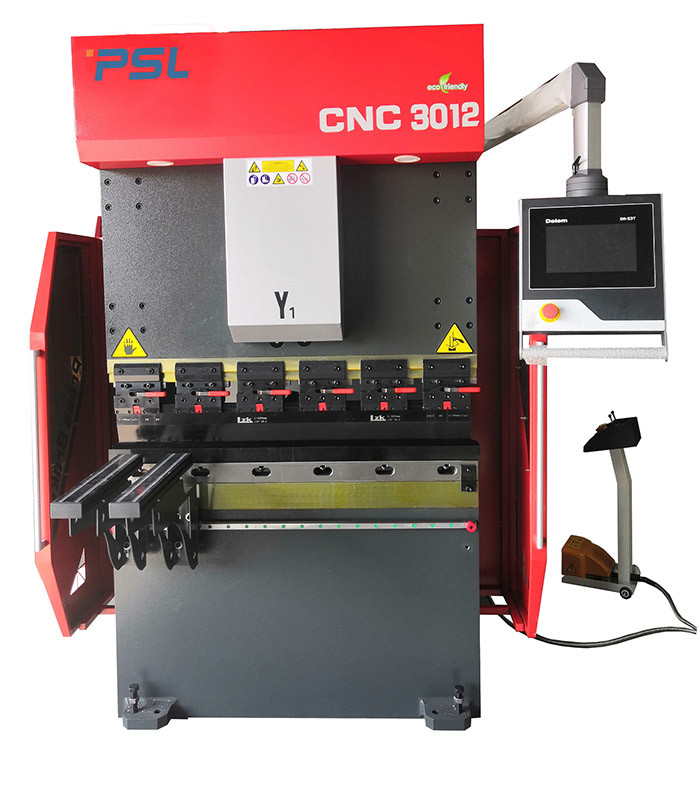

Multi Axis 30 Ton mini CNC elektro-hydrauliczne serwo Giętarka do pras krawędziowych

Wieloosiowa obróbka blach CNC Elektrohydrauliczna prasa krawędziowa



Zasada i cechy maszyny:



1, struktura prasy krawędziowej:
1) Kompletna konstrukcja spawana ze stali;jaDomy lewy i prawy, stół roboczy i podstawa cylindra są spawane w całą ramę.

2) Po spawaniu naprężenia wewnętrzne są eliminowane przez odpuszczanie, dzięki czemu cała stal jest mocna, a stabilność jest dobra.
2) Oprogramowanie ANSYS do analizy elementów skończonych zapewniające niezawodność maszyny i precyzję.



2, układ hydrauliczny:
1) Zintegrowany system sterowania importowany zRexroth Niemcy;
2) Zmniejsz instalację rurociągów;
3) Zapewnij stabilność pracy i lepszy wygląd.



3, Główne cylindry olejowe:
1) Tryb sterowania w zamkniętej pętli: elektrohydrauliczny serwozawór w Niemczech i importowana linijka kratowa;

2)Wysoka częstotliwośćtechnologia sterowania hydraulicznego, szybsza, bardziej wydajna i dokładna.
3) Całkowicie różni się od tradycyjnych maszyn do gięcia mechanicznego;
4) Wysoka precyzja pozycji schodzenia i gięcia;
5) Dokładna i stabilna praca



4, tylny wskaźnik:
1) Wysokiej jakości śruba kulowa i prowadnica liniowa zapewniające precyzję zatrzymania.
2) Bardziej funkcjonalne blokowanie wieloosiowe jest dostępne zgodnie z wymaganiami klienta.

3)Standardowo 2 zestawy palców zamontowane w prowadnicy liniowej zainstalowanej na belce tylnego zderzaka, co do skomplikowanych kształtów obrabianych elementów, system tylnego zderzaka z 4 lub 5 palcami i odpowiednie matryce są dostępne do wyboru.



5, ciało dwie strony:
1) Płyty w kształcie litery C są zamontowane po obu stronach;
2) Precyzyjna linijka do kraty znajduje się na płytach w kształcie litery C;
3) Unikać wpływów na precyzję gięcia wynikających z odkształceń korpusu maszyny podczas procesu gięcia.



6, sterownik CNC:

1) Wszystkie czynności (ruchome osie X,R,Z)tylny korekprzez system CNC;

2) Skok RAM jest kontrolowany przez system CNC

3) Przepływ i ciśnienie układu hydraulicznego są kontrolowane przez system CNC

4) Regulacja kompensacji ugięcia jest kontrolowana przez system CNC

5) Wszystkie operacje są wygodne i szybkie.









Konfiguracja podstawowa:





Nie	Nazwa	Model/produkcja
1	System CNC	Holland Delem DA53T, DA58T,DA66T kontroler ESA S630, S640, S650 CYBELEC CT8,CT12 LZ-1000
2	Elektryczne	Francja Schneider Electrics
3	Zderzak wsteczny	Śruba kulowa + prowadnica liniowa;2 zestawy palców poruszających się na prowadnicy liniowej
4	Głównym silnikiem	Silnik prądu przemiennego Siemens
5	Siłownik	Nankin Estun
6	Serwonapęd	Nankin Estun
7	Przełącznik nożny	KACON, Korea Południowa
8	Uszczelka	BAUSER i Busak+Shamban, Niemcy

9	System hydrauliczny	Rexroth, Niemcy
10	Pompa olejowa	Niemcy ALLEAD wysokowydajna i cicha wewnętrzna pompa zębata Pompa olejowa
11	Złącze rurki olejowej	Niemcy EMB
12	Najlepsze narzędzie i V-Die	Jeden zestaw standardowego narzędzia górnego i matrycy V
13	Zderzak wsteczny	Tajwan Hiwin śruba kulowa i prowadnica liniowa
14	Butla olejowa	Chiny Taifeng
15	Szybkie mocowanie	Chińska marka
16	Kompensacja ugięcia	Mechaniczny stół kompensacyjny / koronujący

17	Kratująca linijka	Włochy GIVI
18	Oś standardowa	4+1(Y1,Y2,X,R,+V)





Wprowadzenie głównych części:



-- Sterownik CNC:



 -- Niemcy Rexroth układ hydrauliczny:











-- Niemcy EMB Przeguby

Znakomity kształt

Dobra szczelność

Duży płynący

niska strata ciśnienia

Brak wycieków oleju.











--Linijka czujnika GIVI

Prasa krawędziowa CNC wykorzystuje w pełni elektrohydrauliczne sterowanie serwo w pętli zamkniętej,

Sygnały pozycji suwaka mogą być sprzężone z systemem CNC z dwóch stron Sensor Ruler,

Następnie sterownik CNC DA58T dostosowuje ilość przepływającego oleju, zmieniającrozmiar otworuzaworu synchronicznego

, kontrolując w ten sposób suwak Y1, Y2 pracujący na tym samym poziomie, utrzymując równoległy stan stołu roboczego.









--Mechaniczne ukoronowanie/stół kompensacyjny

• Mechanizm kompensacji lokalnego ugięcia wykorzystuje strukturę mechanicznej kompensacji interferencji.Automatyczna kontrola obliczeń sterownika CNC.
• Każda grupa składa się z kilku grup trójwymiarowych zakrzywionych powierzchni o różnych nachyleniach.Krzywa kompensacji jest bliższa krzywej odkształcenia płyty przesuwnej, co znacznie poprawia dokładność obróbki giętarki.









- System tylnego zderzaka

● Oś X napędzana serwomotorem za pomocą śruby kulowej

● Oś R napędzana serwomotorem za pomocą śruby kulowej lubZębatka i zębnik

● Śruba kulowa i prowadnica HIWIN na Tajwanie

● wszystkie napędy serwomotorów

  ● Ręczna regulacja pozycji palców

● Osie Z1, Z2 napędzane serwomotorem przez dobreZębatka i zębnik (opcjonalnie)









  - Szybkie mocowanie do szybkiego i łatwego mocowania narzędzia Top









-Standardowe narzędzie górne i podwójna matryca V (styl Amada) na maszynie;

Materiały: 42CrMo

Ogólny proces hartowania, wysoka twardość i dobra odporność na zużycie.

Pojedyncza lub podwójna matryca V8,V12,V16 (dostosowana)









-- Niemcy BAUSER i Busak+Shamban Seals

Silna zdolność anty-ekstruzji do szczelin

Uszczelki nie będą skręcone ani odwrócone

Dobra odporność na zużycie i łatwy montaż

Dobra szczelność







  --Niezawodny układ elektryczny

• Komponent elektryczny (przekaźnik, styczniki) Francja Schneider
• Pyłoszczelna obudowa IP54 gwarantuje gwarancjęwysokiej jakości instalacja elektryczna
• Funkcja otwartych drzwi i wyłączania zasilania
• Wysokiej jakości sterowniki serwosilników Estun do osi X,R,Z.
