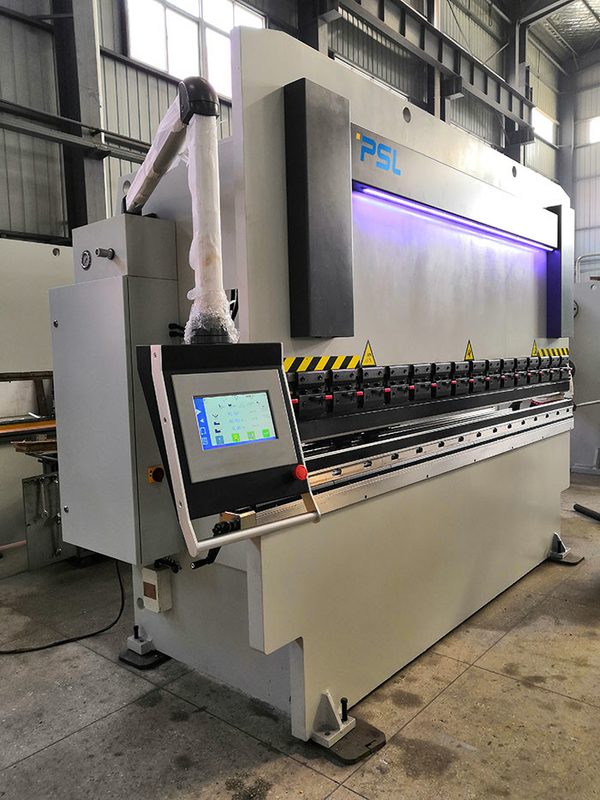

Mała hydrauliczna prasa krawędziowa CNC Maszyna do gięcia blach NC 12 stóp 165 ton

Giętarka do blach NC w stylu LVD-YSD Hydrauliczna prasa krawędziowa CNC





  GłównyCharakterystykas tej maszyny:



       Prasa krawędziowa PPT(K) to tradycyjna giętarka do blachy.Jest prosty w wyglądzie, piękny w wyglądzie, wygodny w obsłudze i prosty w regulacji.



      Zastosowano proste, skuteczne i precyzyjne sterowanie systemem mechanicznej wymuszonej synchronizacji, a synchronizacja suwaka jest kontrolowana przez wał skrętny, a stopień zakończenia gięcia jest realizowany przez ogranicznik mechaniczny.

      PPTK może realizować operacje sterowania numerycznego.



      Niski koszt i prosta konserwacja.



      Wadą jest niska wydajność i przeciętny stopień digitalizacji.













Główne funkcje prasy krawędziowej:



1. 1.Ta maszyna do gięciajest przyjęty Komputerowe wspomaganie projektowania w technologii LVD.Rama, suwak i inne ważne części obróbkowe są analizowane przez oprogramowanie ANSYS do analizy elementów skończonych, aby zagwarantować wytrzymałość i racjonalność konstrukcji ramy.







1.2.Rama przyjmuje integralną konstrukcję spawalniczą, która ma dobrą sztywność i dużą stabilność.



1.3.Płyta stalowa Q235-B jest używana do czterech głównych części drugiego panelu ściany bocznej, płyty pionowej stołu roboczego i bloku ślizgowego.



1.4.Przyjęto automatyczne zgrzewanie doczołowe za pomocą spawania łukiem krytym.Podczas spawania odwróć spawanie po obu stronach, aby zmniejszyć odkształcenia spawalnicze.Spoina powinna być wolna od podcięć, prześwitów, pęknięć i innych wad spawalniczych.



1.5.Po spawaniu ramy przyjmuje się proces starzenia w wysokiej temperaturze w celu wyeliminowania naprężeń spawalniczych i zapewnienia dokładności i stabilności obrabianych części.



1.6.Obróbka ramy przyjmuje jednorazową metodę obróbki zaciskowej dużej podłogowej wytaczarki i frezarki oraz centrum obróbczego Gantry, aby zapewnić dokładność obróbki części.







   2. Cylindry:

2. 1. Blok cylindrów jest integralnie kuty ze stali 45 # i ma wystarczającą sztywność i wytrzymałość.Po kuciu i formowaniu naprężenia wewnętrzne należy wyeliminować poprzez badania nieniszczące i proces wyżarzania.



2.2.Tłoczysko i głowica cylindrów są wykonane z kutej stali 45 # i hartowane, aby zapewnić ich dobre wszechstronne właściwości mechaniczne.



2.3 Obróbka bloku cylindrów odbywa się głównie na ruchomej frezarce bramowej CNC.Przy założeniu zapewnienia dokładności wymiarowej i tolerancji geometrycznej chropowatość powierzchni może osiągnąć Ra0,4.



2.4.Tłoczysko i głowica cylindra przyjmują proces topienia miedzi.Stopiona miedź jest mosiądzem, co poprawia wytrzymałość podparcia i odporność na obciążenia mimośrodowe powierzchni prowadnicy, a także stwarza warunki do niezawodnego uszczelnienia.



2.5.Powierzchnia tłoczyska jest szorstko szlifowana po hartowaniu wysokiej częstotliwości, a twardość może osiągnąć hrc45, co poprawia odporność powierzchni na zużycie.Po chromowaniu grubość powłoki sięga 0,08mm.Po chromowaniu stosuje się szlifowanie wibracyjne i polerowanie, aby zapewnić okrągłość i cylindryczność, a chropowatość powierzchni ulega dalszej poprawie.



3. Wymuszony drążek skrętnymechanicznysynchronizacja, wyważenie ogranicznika granicznego z osią Y o wysokiej precyzji.





   4. Układ hydrauliczny,

4.1 Wprowadź europejską zaawansowaną technologię i zastosuj zintegrowany blok zaworowy.

4.2 Układ hydrauliczny ma zabezpieczenie przed przeciążeniem, które jest bezpieczne i niezawodne.

4.3 Pompa olejowa przyjmuje wysokociśnieniową wewnętrzną pompę zębatą firmy Nachi w Japonii, która może wytrzymać wysokie ciśnienie i niski poziom hałasu.

4.4 Pierścień uszczelniający wykonany jest przez niemiecką firmę Merkel, o dobrej wydajności uszczelnienia, niezawodnej pracy i długiej żywotności.

4.5 Jest czytelny i intuicyjny wyświetlacz poziomu oleju.

4.6 Układ hydrauliczny wyposażony jest w filtr o wysokiej dokładności filtrowania.

4.7 Obrabiarka może pracować nieprzerwanie pod obciążeniem znamionowym, a układ hydrauliczny jest stale stabilny.







5.Tylny zderzak jest spawany przez konstrukcję stalową i ma wysoką sztywność.Jest napędzany przez silnik servo, śrubę kulową i prowadnicę liniową, aby zapewnić wysoką precyzję działania.Palce bakc-gauge mają wysoką równoległość i szybką regulację na prowadnicy liniowej.




6. Instrukcja tsprawne urządzenie do kompensacji ugięcia,

Zintegrowany regulowany wypukły stół roboczy może uzyskać dokładną kompensację ugięcia na całej długości.Skutecznie kompensuje odkształcenia ugięcia spowodowane przez suwak i pionową płytę stołu roboczego i może uzyskać idealne gięcie przedmiotu obrabianego.Stół warsztatowy kompensacji ugięcia może być bezobsługowy przez cały okres użytkowania obrabiarki.





7. Specjalne narzędzie Top jest wyposażone w szybkie mocowanie przeznaczone do gięcia cienkich blach ze stali nierdzewnej.

4-drożna matryca V z różnymi otworami

Materiały narzędzi: 42CrMo HRC45



8.Pedał nożny/przełącznik z wyłącznikiem awaryjnym.



9. Przednia lampka LED osłony tarana do oświetlenia.



10.CNCSterownik hydraulicznej prasy krawędziowej: Delem DA41T, Estun E300T, EASYCAT TP10s

Ten kontroler może sterować tylko dwiema osiami serwomechanizmu-X i Y oraz stołem obrotowym.

  Funkcja programowania wieloetapowego jest w stanie osiągnąć automatyczną pracę i ciągłe pozycjonowanie lub procedury wieloetapowe, a także automatyczną precyzyjną regulację pozycji tylnego ogranicznika i bloku ślizgowego;









Główne składniki:



Model opcjonalny	Producent	Uwagi
System CNC	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Opcjonalny) (Opcjonalny)
System hydrauliczny	Główne zawory elektromagnetyczne	Rexroth PIERWSZY
Uszczelnienia	cylindry	MERKEL NOK
Tylny miernik	Siłownik Śruba kulkowa + prowadnica liniowa	WSCHÓD Tajwan
Pompa olejowa	Pompa oleju przekładni wewnętrznej	Nachi Słoneczny
Główne zasilanie	Silnik prądu przemiennego Siłownik	Wanbang VEICHI	(Opcjonalny)
Stół roboczy	Ręczny stół do koronowania Zmotoryzowany mechaniczny stół do koronowania	PSL PSL	Opcjonalny
Bezpieczeństwo	Ogrodzenia stalowe przednie z dwóch stron Powrót bezpieczne zabezpieczenie czujnika	PSL	(Opcjonalny)
Przednie ramię podtrzymujące	Naprawiono proste ramię nośne zamontowane ramiona nośneLiniowy przewodnik	PSL	(Opcjonalny)
Napięcie	380V/50Hz	PSL	Dostosowane
Element elektryczny	Przekaźnik Schneidera, stycznik	Schneidera
Przełącznik nożny	Koreański przełącznik pionowy Kaikun	Koreański Kaikun
Głębokie gardło	400mm 400-600 mm (opcjonalnie)	PSL





Opcjonalne funkcje lub części,



1.Podpory przednie poruszają się płynnie na prowadnicy liniowej wzdłuż stołu roboczego w prawo lub w lewo, można je również regulować w górę iw dół.



2.Sterownik CNC SNC53 do sterowania większą liczbą osi z serwomotorami (X,Y1,Y2,R,Z1,Z2)



3. Zmotoryzowany mechaniczny stół do koronowania (kompensacja ugięcia) regulowana przez sterownik CNC.



4.Belka tylnego zderzaka z podwójnym prowadnikiem liniowym do łatwego przesuwania palców (Z1, Z2).



5. Ręczne lub serwo napędzanie palców tylnego zderzaka w górę/w dół (oś R).



5. Aktualizacja głównego silnika do serwomotoru w celu oszczędzania energii i kosztów energii.



6.Ochrona przed laserem.



7. Głębokość gardła może wynosić do 500 mm lub więcej.



8. Agregat chłodzący do układu hydraulicznego

























Główne parametry serii PPT(K).





NazwaModel	40/12,5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
Ciśnienie nominalne kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Szerokość składanej płyty mm	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Rozstaw kolumn mm	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Skok suwaka mm	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Odległość regulacji suwaka mm	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Odległość między suwakiem a stołem mm	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Głębokość gardła mm	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Szerokość stołu roboczego mm	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Prędkość jazdy mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Prędkość robocza mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Prędkość powrotu mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Moc silnika kW	3	3	3	3	4	4	4	5,5	5,5	5,5	7,5	7,5	11	11
Masa netto obrabiarki kg	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Rozstaw bloków tylnych mm	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Pojemność zbiornika paliwa L	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Długość całkowita mm	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Wymiary mm	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Rozmiar wyglądu wysoki mm	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
