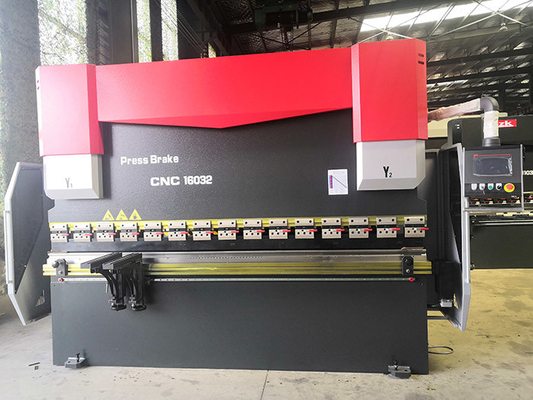

Wc67k Prasa krawędziowa 100 ton Cnc Elektrohydrauliczna prasa do gięcia blach

Synchronizacja elektrohydrauliczna CNC Prasa krawędziowa do gięcia blach





Zasada działania i funkcje:



● Rama wykonana jest z konstrukcji spawanej z blachy stalowej, lewa i prawa płyta pionowa, stół roboczy i płyta dociskowa są spawane w całość.Po spawaniu naprężenia wewnętrzne są eliminowane przez odpuszczanie, dzięki czemu cała stal jest dobra, a stabilność wysoka.



● Najnowsza technologia sterowania hydraulicznego o wysokiej częstotliwości, szybsza, wydajniejsza i dokładniejsza.



● Optymalny stosunek parametrów i najwyższa konfiguracja rdzenia zapewniają stabilną wydajność i łatwą obsługę.



● Standardowy system ograniczników tylnych HPB z 2 wałkami, jeśli chodzi o elementy o złożonym kształcie, dostępny jest system ograniczników tylnych z 4 lub 5 wałkami i odpowiednie matryce.



● W zależności od stanu blachy na prasie krawędziowej, system CNC może automatycznie kontrolować kompensację ugięcia stołu, uzyskując jednolitą długość wszystkich kątów obrabianych przedmiotów.



● Odległość tylnego biegu i skok suwaka są kontrolowane przez system sterowania numerycznego, który jest wygodny i szybki.



● Cylinder olejowy został kuty, hartowany i odpuszczany, szlifowanie dokładne, twarde chromowanie i inne procesy, a wraz z importem pierścienia uszczelniającego zjawisko wycieku oleju w obsłudze klienta.



● Układ hydrauliczny przyjmuje zintegrowany układ hydrauliczny drogi olejowej, aby zmniejszyć instalację rurociągu, a wygląd układu hydraulicznego jest piękny i zwięzły.



● Zastosowanie hydraulicznej kompensacji ugięcia zapewnia dostęp do jednolitych elementów o pełnej długości.Hydrauliczna kompensacja ugięcia składa się z zestawu cylindrów olejowych pod stołem roboczym, które mogą sprawić, że stół wystąpi względny ruch i utworzy idealnie wypukłą krzywą, zapewniając, że względne pozycje z suwakiem pozostaną niezmienione.Zawory kompensacyjne zależą od grubości blachy i właściwości giętego materiału.





Konfiguracja podstawowa:





Nie	Nazwać	Model/produkcja
1	System CNC	Kontroler Holland Delem DA53T
2	Elektryczne	Francja Schneider Electrics
3	Głównym silnikiem	Niemcy Siemens Silnik
4	Tylny ogranicznik, pasek rozrządu, koło rozrządu	Tajwan
5	Siłownik	Nankin Estun
6	Serwonapęd	Nankin Estun
7	Przełącznik nożny	Korea Południowa KACON
8	Uszczelka	Niemiecki BAUSER i Busak+Shamban

9	System hydrauliczny	Niemcy Bosch Rexroth
10	Pompa olejowa	Pompa olejowa America Sunny o wysokiej wydajności i niskim poziomie hałasu
11	Złącze rurki olejowej	Niemcy EMB
12	Najlepsze narzędzie i V-Die	Jeden zestaw standardowych matryc
13	Zderzak wsteczny	Tajwan Hiwin śruba kulowa i prowadnica liniowa
14	Butla olejowa	Znana chińska marka Taifeng
15	Szybkie mocowanie	Chińska marka
16	Kompensacja ugięcia	Kompensacja mechaniczna

17	Kratująca linijka	Niemcy GIVI
18	Oś standardowa	4+1(Y1,Y2,X,R,+V)



Wprowadzenie głównych komponentów:



--Holland Delem DA-53T Cechy systemu:



Seria DA-50T oferuje najłatwiejsze programowanie CNC w oparciu o graficzny interfejs użytkownika z ekranem dotykowym Delem.Nowy kompaktowy DA-53T dodaje najnowocześniejsze kompletne rozwiązanie sterowania dotykowego dla zsynchronizowanych pras krawędziowych.

To sterowanie oparte na panelu, standardowo zdolne do sterowania do 4 osi, może być zintegrowane w szafach, jak również używane w opcjonalnej obudowie ramienia wiszącego.Kolorowy wyświetlacz TFT o przekątnej 10,1 cala i wysokiej rozdzielczości, z technologią wielodotykową klasy przemysłowej, zapewnia dostęp do sprawdzonego interfejsu użytkownika Delem. Umożliwia bezpośrednią nawigację dotykową „klawiszem szybkiego dostępu” między programowaniem produktu a rzeczywistą produkcją. Funkcje znajdują się tam, gdzie są potrzebne, oferując zoptymalizowaną ergonomię w całym zastosowaniu.

Regulacja maszyny i gięcia testowe są zredukowane do minimum dzięki szybkiej i łatwej sekwencji pracy od programowania do produkcji. Interfejs USB umożliwia szybkie tworzenie kopii zapasowych produktów i narzędzi za pomocą pamięci USB.

Standardowe funkcje sterowania maszyną to Y1-Y2, X, oś R i koronowanie.Drugą oś tylnego zderzaka można również ustawić jako oś Z.



Cechy DA-53T:

• Nawigacja dotykowa „klawisz skrótu”
• Kolorowy wyświetlacz TFT o przekątnej 10,1 cala o wysokiej rozdzielczości
• Do 4 osi (Y1,Y2 + 2 osie pomocnicze)
• Kontrola ukoronowania
• Biblioteka narzędzi / materiałów / produktów
• Sterowanie serwomechanizmem i falownikiem
• Zaawansowane algorytmy sterowania osi Y dla zaworów w pętli zamkniętej i otwartej.
• TandemLink (opcja)
• Interfejs pamięci USB
• Oprogramowanie offline Profile-53TL



 -- Wysokiej jakości niemiecki system hydrauliczny Bosch-Rexroth:









--Złącze rurowe EMB w Niemczech

Znakomity kształt

Dobra szczelność

Duży przepływ, niska strata ciśnienia.











-- Niemiecki BAUSER i pierścień uszczelniający Busak+Shamban

Silna zdolność anty-ekstruzji do szczelin

Elastyczne uszczelki nie skręcają się ani nie przewracają

Dobra szczelność

Dobra odporność na zużycie i łatwy montaż











-- GIVI linijka do kraty

Nasza prasa krawędziowa wykorzystująca w pełni zamkniętą pętlę elektrohydrauliczną technologii serwomechanizmu,

Sygnały pozycji suwaka mogą być wówczas przekazywane do systemu CNC przez dwustronne siatki, a następnie

System CNC dostosowuje przepływającą ilość zbiornika oleju, zmieniając zawór synchroniczny;

wielkość otworu, tym samym kontrolując suwak Y1, Y2 biegnący na tym samym poziomie,

utrzymanie równoległego stanu stołu roboczego.









--Kompensacja mechaniczna/ukoronowanie

• Mechanizm kompensacji lokalnego ugięcia wykorzystuje strukturę mechanicznej kompensacji interferencji.Automatyczna kontrola obliczeń sterownika CNC.
• Każda grupa składa się z kilku grup trójwymiarowych zakrzywionych powierzchni o różnych nachyleniach.Krzywa kompensacji jest zbliżona do krzywej odkształcenia płyty przesuwnej, co znacznie poprawia dokładność obróbki giętarki.

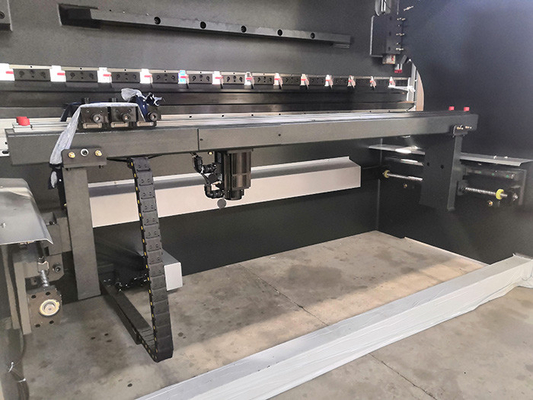

-- Tylny zderzak

● Oś X

● Oś R

● Tajwańska śruba kulowa HIWIN i prowadnica tulei

● Serwosilnik









  --Najlepsze narzędzie Szybkie mocowanie









--Jeden zestaw standardowych narzędzi

Materiał: 42CrMo

Ogólny proces hartowania, wysoka twardość i dobra odporność na zużycie.

Podwójna matryca V8, V12 (otwór V jest dostosowany)









-- Elektryczne

• System elektryczny to Francja Schneider
• Wyposażony w pyłoszczelną szafkę gwarantującą gwarancjęwysokiej jakości instalacja elektryczna
