Rack CNC Rolling Machine Blaszany profil aluminiowy Giętarka do rur 3D Servo

Maszyna do gięcia profili hydraulicznych CNC z napędem serwo 3D

1. Wprowadzenie sprzętu:

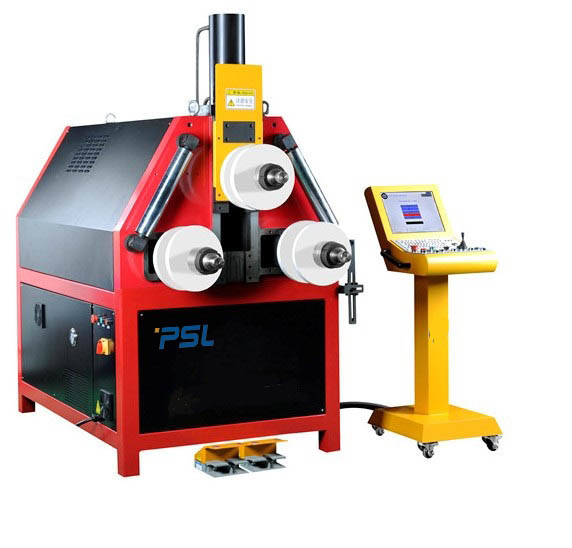

Giętarka rolkowa CNC-25T jest wydajnym urządzeniem do pracy na zimno do walcowania i gięcia różnych przemysłowych profili metalowych (przekrój 200mm*100mm, naprężenie zginające mniejsze niż 25x10^3kn).

Może zginać różne dwuwymiarowe przedmioty o zmiennej krzywiźnie wielosegmentowe łukowe i trójwymiarowe przedmioty w przestrzeni jednocześnie.

2. Funkcja sprzętu:

Może zginać pojedynczy łuk, wielosegmentowy łuk o zmiennej krzywiźnie, elipsę, łuk dodatni i ujemny, łuk spiralny i inny łuk o specjalnym kształcie.

Może giąć jednocześnie różne trójwymiarowe detale.

Podczas gięcia skomplikowanych detali (takich jak elipsa i łuk wielosegmentowy), pomiar odbicia może być pomocny w programowaniu.

Urządzenie posiada funkcję sieciową, a interfejs, który można podłączyć do sieci LAN i Ethernet użytkownika, jest zarezerwowany.Może być rozbudowywany zgodnie z uzasadnionymi potrzebami użytkowników (producent zmodernizuje go bezpłatnie w cyklu życia sprzętu) w celu transmisji danych, zdalnej diagnostyki, zdalnego monitorowania itp.

Funkcja ochrony:

① Należy zapewnić ochronę bezpieczeństwa, ochronę przed wyciekiem, zabezpieczenie przed przeciążeniem i zwarciem w celu zapewnienia bezpieczeństwa operatorów

② Urządzenie ograniczające górny i dolny martwy punkt klocka przesuwnego zapewnia, że ​​klocek przesuwny nigdy nie przekroczy górnego i dolnego martwego punktu w żadnej operacji.

③ Wyposażony w ochronę pleśni, po wprowadzeniu parametrów formy do komputera, może zapewnić, że forma nie zostanie zmiażdżona przez niewłaściwą obsługę.

④ Główny silnik przyjmuje silnik o zmiennej częstotliwości i bezstopniową regulację prędkości.Posiada funkcję ochrony przed przeciążeniem.

⑤ Układ hydrauliczny zapewnia ciśnienie robocze tylko podczas pracy automatycznej, co zmniejsza straty energii.

Operacja AIDS:

① Po obu stronach obrabiarki znajduje się boczne urządzenie rolkowe, które sprawia, że ​​materiał jest bardziej stabilny w procesie obróbki i pomaga w pobieraniu i rozładowywaniu materiału.

② Dolny wał obrabiarki pełni funkcję regulacji wał-wał.Podczas gięcia różnych profili różne odstępy między wałkami mogą sprawić, że formujący się materiał będzie bardziej stabilny.

③ Posiada wyświetlanie informacji zwrotnej w czasie rzeczywistym w dowolnym momencie, dzięki czemu operator może w dowolnym momencie wykryć działanie obrabiarki.

④ Za pomocą obliczenia odbicia operator może programować automatycznie.

⑤ System lekkiego oka może sam ustawić punkt początkowy gięcia przedmiotu obrabianego, co może spowodować, że ta sama partia przedmiotów zacznie zginać się w określonej pozycji z dala od głowicy materiału, aby poprawić stabilność produktu.

Funkcje sterowania i oprogramowania:

① Postępuj zgodnie z koncepcją projektowania interfejsu człowiek-maszyna, sterowanie konsolą jest wygodne w obsłudze, a wszystkie dane są wyświetlane na ekranie wyświetlacza.

② Panel operacyjny to panel w języku chińskim/angielskim, dzięki któremu dane mogą być edytowane i przechowywane bez utraty w przypadku awarii zasilania.

③ Pojemność pamięci urządzenia to 4G, które może przechowywać co najmniej 1000 plików programu (jeden plik programu odpowiada jednemu przedmiotowi), a każdy plik programu może zapisać 300 segmentów programu (im więcej segmentów, tym bardziej sprzyja gięcie wielosegmentowego łuku obrabiany przedmiot).

④ Interfejs obsługi oprogramowania jest podzielony na różne interfejsy, takie jak ogólne gięcie rolkowe, eliptyczne gięcie rolkowe, nauczanie gięcia rolkowego i trójwymiarowe gięcie rolkowe, które mogą być dowolnie wybierane przez operatora.

⑤ Ma pewną funkcję automatycznego programowania.

⑥ Zapewnia ręczne przesuwanie, automatyczne sterowanie, regulację powiększenia prędkości, przełączanie współrzędnych względnych / bezwzględnych, obliczanie długości materiału i inne funkcje, ustawienie programu ciśnienia hydraulicznego, zerowanie mechaniczne, zarządzanie uprawnieniami użytkownika i inne funkcje.

Zalety i cechy:

① Użytkownik może wprowadzić kształt danych profilu do gięcia z urządzenia wejściowego i może przetwarzać profil o zmiennej krzywiźnie (dwuwymiarowy), z dokładnym promieniem formowania i płynnym przejściem między różnymi krzywiznami.Może zakończyć obróbkę gięcia rolkowego profili aluminiowych okrągłych, kwadratowych i o specjalnych kształtach;

② Wszystkie polecenia są łatwe do zrozumienia i łatwe do szybkiego opanowania przez operatora.W przypadku wystąpienia nierealistycznych lub nieuzasadnionych błędów urządzenie wyświetli monit na ekranie, aby pomóc operatorowi szybko wyeliminować problem.

③ Linijka z podwójną falą 0,001 mm (nie pojedyncza fala) jest stosowana do sprzężenia zwrotnego środkowego suwaka, co znacznie poprawia dokładność sprzężenia zwrotnego i zdolność przeciwzakłóceniową.

④ Posiada funkcję niskiej prędkości, dużej energii i wolnego zatrzymania, co poprawia wydajność gięcia i dokładność pozycjonowania długości.

⑤ System indeksowania serwo to specjalny system sterowania ruchem.Idealną dokładność dopasowania można uzyskać przez interpolację ruchu.Może realizować złożone odkształcenia wielopromieniowego zginania materiałów.

Indeks parametrów:
