Szczegóły Produktu:
Zapłata:
|
| Stan : schorzenie: | Nowy | Nazwa: | Walcarka hydrauliczna CNC z długimi płytami |
|---|---|---|---|
| Typ maszyny: | Walcarka do długich blach, W11NC-8x8000 | Rodzaj: | W11NC-8x8000 |
| Surowiec: | Walcowanie blach / blach, stal / blacha / profil | Aplikacja: | Gruba blacha, gięcie blach SS, walcowanie blach ze stali węglowej, wykonywanie rur / rur olejowych, |
| Obróbka materiału / metalu: | Stal węglowa, SS, stal stopowa | Automatyzacja: | Automatyczne, ręczne |
| Metoda kontroli: | CNC automatyczne, ELEKTRO-HYDRAULICZNE | System sterowania: | Sterowanie PLC Omron lub Siemens, ekran dotykowy |
| Funkcja toczenia: | ze wstępnym gięciem/walcowaniem, walcowanie symetryczne | Max. Maks. Central bending thickness Centralna grubość gięcia: | płyta ze stali węglowej 8 mm, |
| Maks. Grubość gięcia wstępnego: | płyta ze stali węglowej 6 mm, | Długość toczenia: | 0-8000mm |
| Rzędy rolki zapasowej: | Podpora hydrauliczna | System hydrauliczny: | Grupa zaworów Yuken, Rexroth |
| Głównym silnikiem: | 15kW | Waga: | 35000kg |
| Wymiary: | 11500x2360x2200mm | Napięcie: | 220V/380V/415V/440V/dostosowane |
| Kolor: | Zielony / OEM, dostosowany | Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie techniczne wideo, wsparcie online |
| Gwarancja: | 1 rok | ||
| High Light: | ręczne zwijarki do płyt PSL,hydrauliczne rolki do płyt stalowych PSL,hydrauliczne maszyny do gięcia płyt PSL |
||

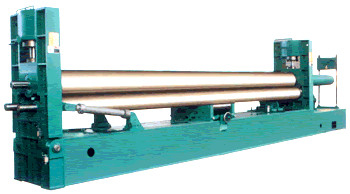

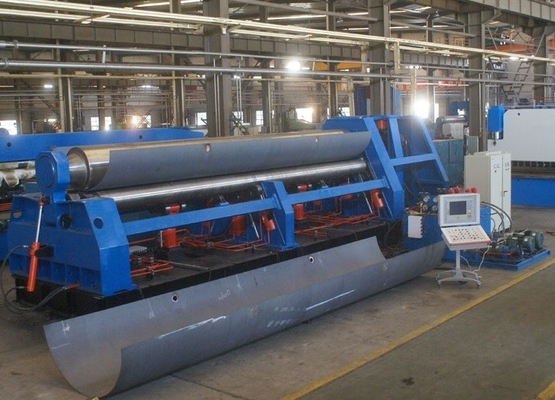

Hydrauliczna maszyna do walcowania płyt CNC do produkcji zbiornika oleju
Górne rolki maszyny można przesuwać w pionie i poziomie.
Podnoszenie pionowe to przekładnia hydrauliczna.Siłownik działa na tłoczysko, aby uzyskać ruch poziomy.
Moment obrotowy jest przenoszony przez skrzynię korbowodu, spiralę turbiny i mechanizm nakrętki śrubowej do napędzania górnej rolkiruch poziomy,
Dolna rolka obraca się tylko w celu zapewnienia momentu obrotowego hydraulicznej giętarce, dolna rolka jest wyposażona w regulowaną rolkę prowadzącą.
Górny wałek ma kształt bębna, co poprawia prostość produktu.Nadaje się do walcowania zbiorników o różnych kształtach przekrojów przyczep.
- Automatyczna kompensacja ugięcia:
Kiedy hydrauliczna giętarka rolkowa pracuje, odkształcenie dolnej rolki i belki może zostać wykryte przez laserowy czujnik przemieszczenia na ramie odniesienia i przesłane z powrotem do elektronicznego systemu sterowania.Elektroniczny system sterowania steruje urządzeniem kompensacyjnym między belką a rolką roboczą.Kompensacja online odkształceń walca roboczego, dzięki czemu zatrzymany przedmiot może osiągnąć idealną prostoliniowość w całym zakresie długości.
- System antywibracyjny górnej rolki:
Ponieważ powierzchnia walca roboczego tej hydraulicznej giętarki ma długość 12-22 m, odkształci się ona z powodu niewystarczającej sztywności oraz odbija się i wibruje podczas szybkiego podnoszenia i opadania.Aby rozwiązać problem wibracji górnej rolki, zaprojektowaliśmy unikalny system antywibracyjny górnej rolki.
- Konstrukcja o wysokiej wydajności i niskim zużyciu energii:
W celu zmniejszenia zużycia energii jako element obciążony zastosowano ramę urządzenia w kształcie drzwi, a na górze cylindra olejowego ramy zaprojektowano zintegrowany zbiornik paliwa.Kolejną zaletą umieszczenia zbiornika paliwa na górze cylindra jest to, że może on polegać na ciężarze belki poprzecznej i górnej rolki opadającej w celu otwarcia zaworu napełniania w celu szybkiego napełnienia.Prędkość opadania sięga 3000mm/min, co skutecznie poprawia wydajność sprzętu i zmniejsza zużycie energii przez układ hydrauliczny.
- Jedna maszyna z wieloma funkcjami:
dwie dolne rolkisprzęt do produkcji metalusą bezpośrednio połączone z układem napędowym, a dolna rolka może być napędzana w celu ciągłego toczenia stalowej płyty po łuku, stożku lub innych zakrzywionych powierzchniach wewnętrznych: rowek kadłuba można złożyć po wyposażeniu go w formę.Płyta kształtowa i płyta w kształcie IV lub wyrównująca blachę stalową.
1. Sprawdź, czygiętarka do blachy stalowej,a śruby łączące są poluzowane i normalne.
2. Podczas pracy należy na czas podnosić spadające materiały na złączu pieca trójrolkowej giętarki.
3. Sprawdź, czy hydrauliczna giętarka rolkowa do zbiornika jest poza torem i czy połączenie przegubowe jest nienaruszone.Dostosuj i napraw na czas.
4. Pożar nie został całkowicie ugaszony w nocy, więc ktoś musi być na służbie, aby zapobiec spaleniu ognia i uszkodzeniu sprzętu.
5. Mechanicy powinni na czas dodawać masło i olej do każdego elementu, sprawdzać, czy hydrauliczna giętarka do zbiornika wykonuje nieprawidłowe ruchy na czas, radzić sobie z tym na czas, sprawdzać, czy brakuje każdego elementu na czas i uzupełnić braki.
Zalety walcarki do płyt do zbiorników,
Wałek przyjmuje wytrzymały i trwały wałek łożyskowy o długiej żywotności i niewielkim odkształceniu.
Przekładnia wykonana jest z kutej stali wysokowęglowej o dużej twardości i dużej odporności na zużycie.
Cała hydrauliczna giętarka przyjmuje integralne spawanie blachy stalowej, która jest gruba i piękna oraz ma dobrą stabilność.
Zabezpieczenie przed przeciążeniem, trzy zestawy wyjścia cyfrowego, wizualnie wyświetlają pozycję rolki roboczej.
Prosta obsługa, niezależna konsola mobilna, jedna osoba może pracować niezależnie, wysoka wydajność.
Główne specyfikacje techniczne,
| Model | grubość walcowania (mm) |
Szerokość płyty (mm) |
Średnica górnej rolki (mm) | Moc silnika głównego (kw) |
| W11NC-5×7000 | 5 | 7000 | 440 | 11 |
| W11NC-6×9500 | 6 | 9500 | 500 | 15 |
| W11NC-8×6000 | 8 | 6000 | 420 | 15 |
| W11NC-8×7000 | 8 | 7000 | 450 | 15 |
| W11NC-8×8000 | 8 | 8000 | 470 | 15 |
| W11NC-8×9500 | 8 | 9500 | 510 | 15 |
| W11NC-10×6000 | 10 | 6000 | 440 | 15 |
| W11NC-10×9000 | 10 | 9000 | 470 | 15 |
| W11NC-12×6000 | 12 | 6000 | 460 | 15 |
| W11NC-12×9000 | 12 | 9000 | 530 | 22 |
| W11NC-16×6000 | 16 | 6000 | 500 | 22 |
