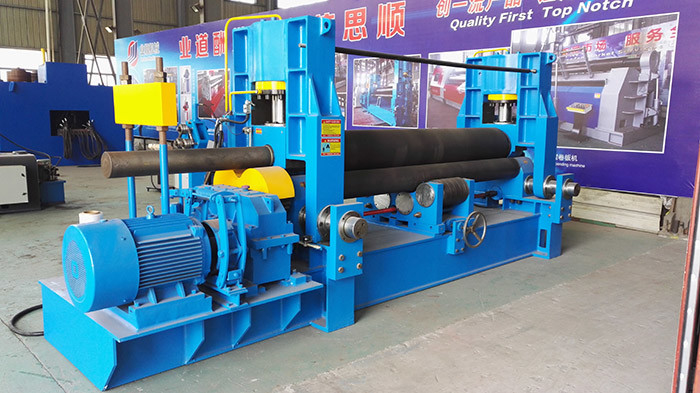

Hydrauliczna maszyna do walcowania blachy CNC 3 rolki Górna rolka uniwersalna

Uniwersalna hydrauliczna 3-rolkowa maszyna do gięcia blachy z górnym wałkiem

Opis tej maszyny do walcowania blach,

Maszyna jest rodzajem hydraulicznej 3-rolkowej maszyny do walcowania arkuszy, która służy do zwijania płyty do okrągłego kształtu.

Aby wstępnie zgiąć górny ruch poziomy rolki;

Występuje względne przesunięcie względem dolnych rolek.Silnik i reduktor napędzają dwie dolne rolki podczas zaokrąglania.Dzięki temu, że podniesienie dolnych rolek jest stałe, dzięki czemu jest wygodne w karmieniu i obsłudze.

Regał do przewracania jest konstrukcją hydrauliczną.

Struktura i główne części,

To urządzenie składa się z ramy roboczej, górnego urządzenia rolkowego, głównego urządzenia napędowego, urządzenia do dolnego zwijania, bocznego urządzenia rolkowego, urządzenia przewracającego, układu hydraulicznego (części), układu elektrycznego (części) i urządzenia smarującego.

Urządzenie górnej rolki:
Napęd wałka górnego od strony głównej do toczenia, końce podpory łożyska SP-1, od strony napędu przez wpust płaski, odłączyć przekładnię napędową główną i podłączyć urządzenie do przenoszenia momentu obrotowego, strona wierzchołkowa z zabezpieczeniem ze stali .Materiał rolki górnej to 42CrMo, utwardzanie cieplne to HB220-300.

główne urządzenie napędowe:
Przez silnik hydrauliczny, trzy reduktory prędkości, przeniesienie momentu obrotowego na rolkę górną.To urządzenie zawiera silniki i przekładnię redukcyjną.Zasilanie jest zgodne z wymaganiami klienta

Urządzenie z rolką dolną:
Dolne wsporniki rolek pod łożyskiem, obudowy łożysk po obu stronach zębatki zamontowane wewnątrz toru, spód tłoka i cylindra połączone.Łożysko w cieczy pod ciśnieniem może unosić się i opadać wzdłuż szyny, w zależności od wielkości pręta oporowego, regulować stalową płytę pod siłą docisku rolki wymaganą przez zawór regulacji ciśnienia układu hydraulicznego.Dodanie dolnych rolek dolnych może regulować rolkę, poprawić dokładność produktu w tym samym materiale, co stal stopowa 45 #, utwardzanie cieplne to HB220-300

Urządzenie z rolką boczną:
Bok łożyska wałeczkowego w podstawie łożyska promieniowego, łożysko po obu stronach zębatki zamontowanej wewnątrz toru, spód tłoka i cylinder olejowy połączone.Łożysko w cieczy pod ciśnieniem może być przechylane w górę iw dół wzdłuż szyny, wielkość tłoczyska siły nacisku w zależności od potrzeb blachy stalowej za pomocą zaworu regulacji ciśnienia układu hydraulicznego.Stal stopowa o jakości walca bocznego, hartowanie cieplne to HB220-280.

Urządzenie przewracające:
Urządzenie przewracające przez cylinder olejowy, wyrwane zawiasy i przewrócony napęd na samolocie z łożyskiem wałeczkowym przewrócony w celu usunięcia produktów.

Dane techniczne,

Szczegółowe komponenty:
1. Główna moc: Siemens Electrical
2. Główne elementy elektroniczne: Siemens Germany lub Schneider France;
3. Axletree: dwurzędowe łożysko wahliwe
4. Główny silnik: Siemens wyprodukowany w Chinach
5. Programowalny sterownik logiczny PLC: OMRON, Japonia
6. Zawory hydrauliczne: YUKEN, Tajwan
7. Pompa zębata: wyprodukowana w Chinach na Tajwanie;
8. Rolka robocza: Materiał rolki roboczej ze stali stopowej 42CrMo.
9. Cyfrowy system wyświetlania:DeltaEkran dotykowy

10 przetwornik: OMRON, wyprodukowany w japonii
11. Automatyczny system smarowania: połączenie chińsko-japońskie, które ma alarm blokady

Główna charakterystyka

• Samoloty specjalne do gięcia, sterowanie numeryczne.
• HMI (interfejs człowiek-maszyna), inteligentna obsługa.
• Samokompensujący, jednorazowy, o wysokiej wydajności, bezpieczny i wygodny.
• Wiele modeli do wyboru, ekonomiczny model sterowania numerycznego, skomputeryzowane sterowanie numeryczne TC.
• Z funkcją toczenia stożka.

Specyfikacje serii W11S,
