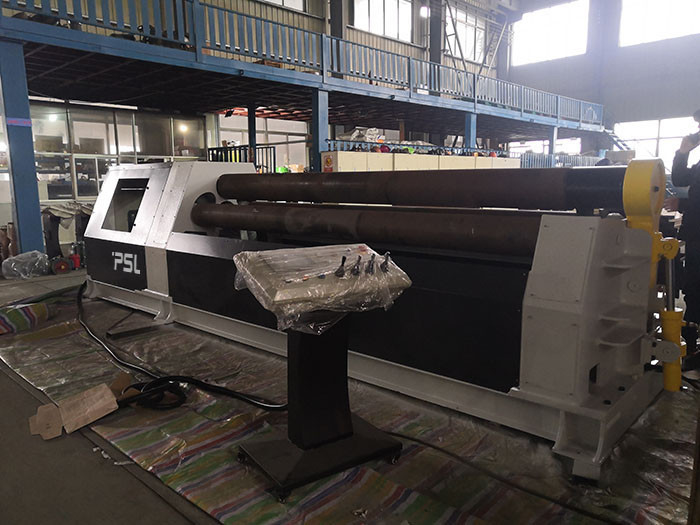

Cztery 4-rolkowe urządzenie do walcowania blach Cnc Wałek do blachy w pełni automatyczny

Duży Obraz : Cztery 4-rolkowe urządzenie do walcowania blach Cnc Wałek do blachy w pełni automatyczny

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	PSL
Numer modelu:	W12-6x3000

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	negotiable
Szczegóły pakowania:	Nago w kontenerze, Żegluga morska
Czas dostawy:	45-60 dni
Zasady płatności:	L/C, T/T, Western Union
Możliwość Supply:	20-30 zestawów miesięcznie

Kontakt

Szczegółowy opis produktu

Stan : schorzenie:	Nowy	Nazwać:	4-rolkowa hydrauliczna maszyna do walcowania płyt CNC
Typ maszyny:	4-rolkowa maszyna do walcowania, W12-6x3000	Rodzaj:	W12-6x3000
Podanie:	Gruba blacha, gięcie blach SS, walcowanie blach ze stali węglowej, wykonywanie rur / rur olejowych,	Surowiec:	Walcowanie blach / blach, stal / blacha / profil
Obróbka materiału / metalu:	Stal węglowa, SS, stal stopowa	Automatyzacja:	Automatyczne, ręczne
Metoda kontroli:	CNC w pełni automatyczny, ELEKTRO-HYDRAULICZNY	System sterowania:	Sterowanie PLC Omron lub Siemens, ekran dotykowy
Funkcja toczenia:	ze wstępnym gięciem/walcowaniem, walcowanie symetryczne	Max. Maks. Central bending thickness Centralna grubość gięcia:	Płyta ze stali węglowej 6 mm, płyta SS 4 mm;
Maks. Grubość gięcia wstępnego:	Płyta ze stali węglowej 4 mm, płyta SS 3 mm;	Długość toczenia:	0-3000mm
Rzędy rolki zapasowej:	Podpora hydrauliczna	System hydrauliczny:	Grupa zaworów Yuken
Głównym silnikiem:	7,5 kW	Napięcie:	220V/380V/415V/440V/50HZ/60ZH, dostosowane
waga:	6500 KG	Wymiary:	5600x1460x1500mm
Kolor:	Zielony / OEM, dostosowany	Świadczona obsługa posprzedażna:	Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie techniczne wideo, wsparcie online
Gwarancja:	1 ROK
Podkreślić:	4-rolkowa maszyna do walcowania płyt , 4-rolkowa maszyna do walcowania , 4-rolkowa maszyna do walcowania płyt;

W12 CNC hydrauliczna płyta 4-rolkowa Maszyna do walcowania pełna automatyczna 4-rolkowa maszyna do gięcia

Główna charakterystyka:

Konstrukcja maszyny jest czterorolkowa, górna rolka jest głównym napędem, a wyjściowe koło zębate reduktora jest zazębione z górnym kołem zębatym, aby zapewnić moment obrotowy dla płyty tocznej;

Dolna rolka wykonuje pionowy ruch podnoszący, który jest uzyskiwany przez olej hydrauliczny w cylindrze hydraulicznym działający na tłok w celu dociśnięcia płyty, która jest przekładnią hydrauliczną;

Rolki boczne są umieszczone po obu stronach dolnej rolki i przechylają się wzdłuż szyny prowadzącej ramy, które są napędzane za pomocą nakrętek śrubowych, przekładni ślimakowych i ślimaków;

Zaletą maszyny jest to, że wstępne gięcie i zaokrąglanie końca płyty może być wykonywane w tym samym czasie na tym samym sprzęcie.

Główne cechy,

Okucia w pełnym okręgu lub zmiennym promieniu można łatwo wykonać;
Rolka dociskowa i rolki boczne poruszają się za pomocą tłoków hydraulicznych w sposób orbitalny
Ochrona przed przeciążeniem
Rolka górna napędzana silnikiem hydraulicznym i przekładnią planetarną
Trzy cyfrowe odczyty ułatwiające pozycjonowanie rolki
Hydrauliczne opuszczane zakończenie ułatwiające wyjmowanie gotowej okucia
Łatwa obsługa za pomocą mobilnego panelu sterowania
Hydrauliczny system równoważenia

Główna struktura maszyny:

Maszyna jest czterorolkową maszyną do gięcia płyt, jej strukturę pokazano na rysunku 1, górna rolka jako rolka inicjująca, rolka dolna i rolki boczne jako rolki napędzane;

górna rolka jest nieruchoma, dolna rolka porusza się w górę iw dół;

górna rolka jest inicjatywą mechaniczną, podczas gdy dolna i boczne rolki są napędzane przez tarcie z płyty i rolek.

Rolka dolna i rolki boczne są napędzane przez zbiornik oleju hydraulicznego w celu wykonania ruchu podnoszenia.Przewracanie się i resetowanie łożyska górnego rolki jest również napędzane przez zbiornik oleju hydraulicznego.Łożysko rolek i zbiornik oleju są zamontowane po lewej i prawej stronie ramy maszyny.

Lewa i prawa rama maszyny to główne części całej maszyny, która jest w całości spawana ze stali, zamontowana na spawanej podstawie, a wszystkie operacje wykańczane są na konsoli.

Cztery 4-rolkowe urządzenie do walcowania blach Cnc Wałek do blachy w pełni automatyczny 0

Główne specyfikacje techniczne,

Rodzaj	Grubość (mm)	Grubość gięcia wstępnego (mm)	Długość Rolki (mm)	Płyta granica plastyczności (Mpa)	śr.rolki górnej (mm)	śr.dolnych rolek (mm)	śr.rolek bocznych (mm)	Moc silnika (KW)
W12-4×2000	4	3,5	2050	245	160	140	120	3
W12-6×2000	6	5	2050	245	190	170	150	4
W12-8×2000	8	6,5	2050	245	210	190	170	5,5
W12-10×2000	10	8	2050	245	230	210	190	7,5
W12-12×2000	12	10	2050	245	270	250	210	11
W12-16×2000	16	13	2050	245	300	270	220	11
W12-20×2000	20	16	2050	245	330	300	240	11
W12-25×2000	25	20	2050	245	360	330	250	15
W12-30×2000	30	25	2050	245	390	360	300	18,5
W12-35×2000	35	28	2050	245	430	390	330	22
W12-40×2000	40	32	2050	245	460	420	360	30
W12-45×2000	45	36	2050	245	510	460	390	37
W12-50×2000	50	40	2050	245	550	510	420	45
W12-4×2000	4	3,5	2550	245	190	170	150	4
W12-6×2500	6	5	2550	245	210	190	170	5,5
W12-8×2500	8	6,5	2550	245	230	210	190	7,5
W12-10×2500	10	8	2550	245	270	250	210	11
W12-12×2500	12	10	2550	245	300	270	220	11
W12-16×2500	16	13	2550	245	330	300	240	11
W12-20×2500	20	16	2550	245	360	330	250	15
W12-25×2500	25	20	2550	245	390	360	300	18,5
W12-30×2500	30	25	2550	245	430	390	330	22
W12-35×2500	35	28	2550	245	460	420	360	30
W12-40×2500	40	32	2550	245	510	460	390	37
W12-45×2500	45	36	2550	245	550	510	420	45
W12-4×3000	4	3,5	3100	245	210	190	170	5,5
W12-6×3000	6	5	3100	245	230	210	190	7,5
W12-8×3000	8	6,5	3100	245	270	250	210	11
W12-10×3000	10	8	3100	245	300	270	220	11
W12-12×3000	12	10	3100	245	330	300	240	11
W12-16×3000	16	13	3100	245	360	330	250	15
W12-20×3000	20	16	3100	245	390	360	300	18,5
W12-25×3000	25	20	3100	245	430	390	330	22
W12-30×3000	30	25	3100	245	460	420	360	30
W12-35×3000	35	28	3100	245	510	460	390	37
W12-40×3000	40	32	3100	245	550	510	420	45
W12-50×3000	50	40	3100	245	610	560	480	55
W12-60×3000	60	48	3100

Cztery 4-rolkowe urządzenie do walcowania blach Cnc Wałek do blachy w pełni automatyczny 1

Cztery 4-rolkowe urządzenie do walcowania blach Cnc Wałek do blachy w pełni automatyczny 2

Cztery 4-rolkowe urządzenie do walcowania blach Cnc Wałek do blachy w pełni automatyczny 3

Cztery 4-rolkowe urządzenie do walcowania blach Cnc Wałek do blachy w pełni automatyczny 4

Cztery 4-rolkowe urządzenie do walcowania blach Cnc Wałek do blachy w pełni automatyczny 5

Cztery 4-rolkowe urządzenie do walcowania blach Cnc Wałek do blachy w pełni automatyczny 6

Cztery 4-rolkowe urządzenie do walcowania blach Cnc Wałek do blachy w pełni automatyczny 7

Cztery 4-rolkowe urządzenie do walcowania blach Cnc Wałek do blachy w pełni automatyczny 8

Cztery 4-rolkowe urządzenie do walcowania blach Cnc Wałek do blachy w pełni automatyczny 9

Cztery 4-rolkowe urządzenie do walcowania blach Cnc Wałek do blachy w pełni automatyczny 10

Cztery 4-rolkowe urządzenie do walcowania blach Cnc Wałek do blachy w pełni automatyczny 11
