| Nazwa: | 4-rolkowa hydrauliczna maszyna do gięcia płyt CNC | Typ maszyny: | Giętarka 4-rolkowa, W12-20x2000 |
|---|---|---|---|
| Stan : schorzenie: | Nowy | Aplikacja: | Gruba blacha, gięcie blach SS, walcowanie blach ze stali węglowej, wykonywanie rur / rur olejowych, |
| Obróbka materiału / metalu: | Stal węglowa, SS, stal stopowa | Surowiec: | Walcowanie blach / blach, stal / blacha / profil |
| Automatyzacja: | Automatyczny | Metoda kontroli: | CNC w pełni automatyczny, ELEKTRO-HYDRAULICZNY |
| System sterowania: | Sterowanie PLC Omron lub Siemens, wyświetlacz dotykowy | Funkcja toczenia: | ze wstępnym gięciem/walcowaniem, asymetrycznym walcowaniem |
| Max. Maks. Central bending thickness Centralna grubość gięcia: | Płyta ze stali węglowej 20 mm, płyta SS 16 mm; | Maks. Grubość gięcia wstępnego: | Płyta ze stali węglowej 16 mm, płyta SS 12 mm; |
| Długość toczenia: | 0-2000mm | Prędkość robocza: | 1,5-6m/min |
| System hydrauliczny: | Grupa zaworów Yuken lub Rexroth | Napęd toczny: | Silnik hydrauliczny |
| Rzędy rolki zapasowej: | Hydrauliczne podnoszenie/opuszczanie | Głównym silnikiem: | 11KW |
| Waga: | 11500 kg | Wymiary: | 8600x2060x1850mm |
| Napięcie: | 220V/380V/415V/440V/50HZ/60ZH, dostosowane | Kolor: | Zielony / OEM, dostosowany |
| Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie techniczne wideo, wsparcie online | Gwarancja: | 1 rok |
| High Light: | maszyny do walcowania stożków płyt PSL,4-rolkowe giętarki,4-rolkowe rolki do płyt PSL |
||

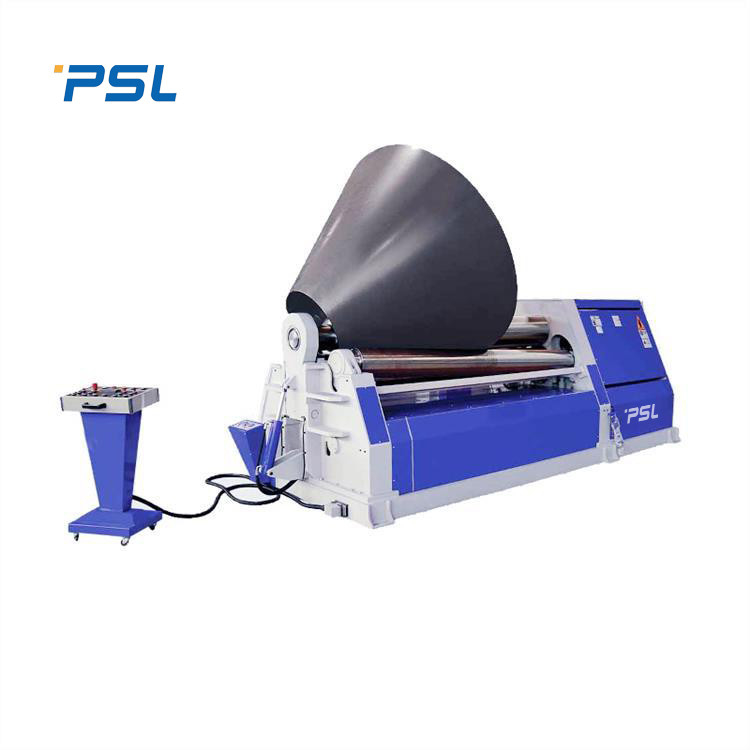

Maszyna do walcowania stożków walcowych CNC 4 Maszyny do gięcia metali ze stali nierdzewnej
Giętarka czterorolkowa CNC posiada funkcję wstępnego gięcia końca blachy.Maszyna posiada cztery rolki robocze.Walce robocze są jednym z najważniejszych elementów 4-rolkowej giętarki do blach.
Rolki Materiał: stal stopowa 42CrMo, obróbka hartująca i odpuszczająca sprawia, że wytrzymałość walca roboczego osiąga HB241-260, wszechstronne właściwości mechaniczne, wysoka wytrzymałość, duża odporność na zużycie, odpowiednia do pracy pod dużym obciążeniem, długa żywotność.
Przemieszczenie podnoszenia jest kontrolowane przez czujniki i PLC, automatycznie poziomowane i wyświetlane na ekranie.
Maszyny do walcowania blach 4-rolkowychsą szeroko akceptowane przez klientów.Dzięki wysokiemu poziomowi technicznemu, kompletnym funkcjom, wysokiej precyzji i wygodnej obsłudze, 4-rolkowa giętarka do blach jest idealnym modelem do walcowaniaprzedmioty okrągłe, łukowe, stożkowe i o specjalnych kształtach.
- Wstępne gięcie i formowanie końca płyty można zakończyć bez obracania po załadowaniu płyty stalowej.
- Bardzo wytrzymałe łożyska baryłkowe są stosowane na każdej 4-rolkowej giętarce rolkowej.
- Produkty Yuken lub Rexroth są stosowane do głównych grup zaworów w układzie hydraulicznym.Blok zaworowy jest kanałem przepływowym odlewu, dużym przelewem, niskim oporem, niską stratą ciśnienia i niskim wytwarzaniem ciepła, co sprawia, że wydajność giętarki 4-rolkowej jest bardziej niezawodna.
- Układ hydrauliczny 4-walcowej giętarki do blach zapewnia czystość układu z filtrami oleju ssącego i powrotnego.Filtr powietrza zapewnia normalne oddychanie zbiornika paliwa i odparowanie wody.Wyposażony również w scentralizowane urządzenie do tankowania.
- Rama wywrotu jest wyposażona w cylinder wywrotu, głowicę wywrotu można przechylać i ustawiać w pozycji pionowej, co jest wygodne dla przedmiotu obrabianego.Obracanie i ustawianie korpusu łożyska obrotowego jest wyposażone w urządzenie blokujące.Ruch można wznowić po zresetowaniu korpusu łożyska, co odgrywa rolę w ochronie bezpieczeństwa.
- Końcówka walca górnego wyposażona jest w urządzenie wyważające, które równoważy walec górny podczas obracania korpusu łożyska.Górny walec jest w stanie wyważonym dzięki mechanizmowi wyważającemu, gdy materiał jest odwracany do góry nogami, dzięki czemu cylindryczny przedmiot obrabiany można łatwo wyjąć.
- Giętarka 4-rolkowa przyjmuje integralną podstawę, która jest mocna pod względem sztywności, łatwa do podniesienia i zainstalowania.Rama i podstawa są spawane i poddawane obróbce starzeniowej przez wyżarzanie, która eliminuje naprężenia wewnętrzne i poprawia precyzję giętarki.Cała konstrukcja 4-rolkowej giętarki składa się z bloków konstrukcyjnych.
Główna struktura maszyny:
Przemieszczenie podnoszenia dolnej rolki i rolki bocznej maszyny jest kontrolowane przez PLC, automatycznie poziomowane, cyfrowy wyświetlacz na ekranie, dokładność synchronizacji ± 0,2 mm.
Dolny i boczny walec 4-rolkowej giętarki można przechylić na jednym końcu.
Walcarka do gięcia blach wyposażona jest w ruchomy stół operacyjny, który jest wygodniejszy w obsłudze dla operatorów.Ekran dotykowy wyświetla cztery pozycje rolek roboczych i sprawia, że operator jest zrozumiały na pierwszy rzut oka.
System sterowania wykorzystuje programowalny sterownik PLC renomowanej firmy o międzynarodowej renomie.System posiada ustawienia parametrów, edycję danych, dobre alarmy, pamięć wyłączania, interfejs człowiek-maszyna, wyświetlanie stanu, obliczanie w czasie rzeczywistym, przechowywanie plików, tryb debugowania, tryb ręczny, tryb sterowania programem, edytowanie plików, autodiagnostykę błędów , inteligentna ocena błędów operacyjnych i innych funkcji ochronnych;Ma również zalety silnej zdolności przeciwzakłóceniowej.
Precyzyjne czujniki są używane do czujników podnoszenia i przemieszczenia dolnych i bocznych rolek maszyny, które zapewniają dokładność położenia i realizują monitorowanie położenia każdej rolki.
Główne specyfikacje techniczne,
|
