Szczegóły Produktu:
Zapłata:
|
| Stan : schorzenie: | Nowy | Nazwa: | Hydrauliczna 4-rolkowa maszyna do gięcia blach CNC |
|---|---|---|---|
| Typ maszyny: | Giętarka 4-rolkowa, W12-65x3000 | Obróbka materiału / metalu: | Stal węglowa o dużej grubości, SS, stal stopowa |
| Aplikacja: | Gruba blacha, gięcie blach SS, walcowanie blach ze stali węglowej, wykonywanie rur / rur olejowych, | Surowiec: | Walcowanie blach / blach, stal / blacha / profil |
| Automatyzacja: | Automatyczny | Metoda kontroli: | CNC w pełni automatyczny, ELEKTRO-HYDRAULICZNY |
| System sterowania: | Sterowanie PLC Omron lub Siemens, wyświetlacz dotykowy | Funkcja toczenia: | ze wstępnym gięciem/walcowaniem, asymetrycznym walcowaniem |
| Max. Maks. Central bending thickness Centralna grubość gięcia: | Płyta ze stali węglowej 65 mm, płyta SS 55 mm; | Maks. Grubość gięcia wstępnego: | Płyta ze stali węglowej 55 mm, płyta SS 45 mm; |
| Długość toczenia: | 0-3000mm | W pełni załadowany z minimalną średnicą: | 2400mm |
| Prędkość robocza: | 1,5-5m/min | System hydrauliczny: | Grupa zaworów Yuken lub Rexroth |
| Rzędy rolki zapasowej: | Podnoszenie/opuszczanie siłownika hydraulicznego | Napęd toczny: | Górna rolka i dolna rolka to wszystkie silniki wodne |
| Głównym silnikiem: | 110kW | Waga: | 17500 kg |
| Wymiary: | 6600x4260x3850mm | Napięcie: | 220V/380V/415V/440V/50HZ/60ZH, dostosowane |
| Kolor: | Szary biały / OEM, dostosowany | Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie techniczne wideo, wsparcie online |
| Gwarancja: | 1 rok | ||
| High Light: | Gięcie walcowe Cone Square 4 Roll Plate,Cone Square 4 Roll Plate Roller 65x3000mm,maszyny hydrauliczne do gięcia płyt 65x3000mm |
||

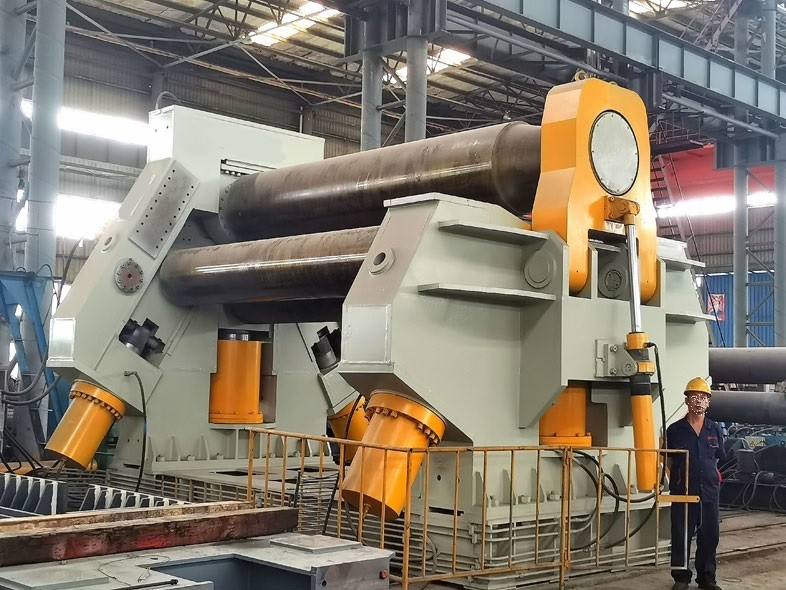

Duży typ 65x3000mm CNC 4-rolkowy stożek płytowy i kwadratowa hydrauliczna maszyna do gięcia walca
Należy do czterorolkowej maszyny do walcowania płyt, rolka górna jest nieruchoma i jest głównym napędem, silnikiem hydraulicznym napędzanym przez przekładnię zębatą o zmiennej prędkości w górę iw dół, w celu zapewnienia momentu obrotowego dla arkusza rolki;pod rolką porusza się w pionie poprzez ciśnienie hydrauliczne działające na tłok siłownika hydraulicznego uzyskane w celu dociśnięcia płyty do przekładni hydraulicznej;rolka dolna boków z rolką boczną i cylindrem napędzanym olejem. Zaleta maszyny z gięcia płyty końcowej (zginanie wstępne) i walcowanie może być prowadzona na tej samej maszynie
Przemieszczenie podnoszenia jest kontrolowane przez czujniki i PLC, automatycznie poziomowane i wyświetlane na ekranie dotykowym.
Maszyny do walcowania blach 4-rolkowychsą szeroko akceptowane przez klientów.Dzięki wysokiemu poziomowi technicznemu, kompletnym funkcjom, wysokiej precyzji i wygodnej obsłudze, 4-rolkowa giętarka do blach jest idealnym modelem do walcowaniaprzedmioty okrągłe, łukowe, stożkowe i o specjalnych kształtach.
Zwijarka serii W12 z czterema rolkami przyjmuje górny wałek obrotowy mechaniczny napęd, dolny wałek i napęd hydrauliczny wahaczy bocznych rolek, elektryczny skoncentrowany system sterowania.
Ta maszyna może wykonać wstępne gięcie i walcowanie w kształcie rury w celu podawania jednego materiału, materiał w kształcie łuku lub umiarkowanego stożka może być wstępnie zginany na tej maszynie z zminimalizowanym resztkowym marginesem prostym i wysoką wydajnością pracy.
Może również wykonywać pracę przybliżonego wyrównywania do obróbki blachy metalowej.
Maszyna wyposażona w sterowanie systemu CNC, poprawia poziom automatyzacji.
Jest szeroko stosowany w przemyśle naftowym, chemicznym, stoczniowym, konstrukcji metalowych i przemyśle mechanicznym.
Główna struktura maszyny:
Główne specyfikacje techniczne,
| Specyfikacja | Maksymalny Grubość cewki (mmm) |
Maksymalny Szerokość cewki (mmm) |
Granica plastyczności płyty (MPa) |
Prędkość cewki (M/min) |
Załadowany z minimalną średnicą cewki (mmm) |
Średnica rolki (mmm) |
Pod średnicą rolki (mmm) |
Strona średnicy rolki (mmm) |
Rolka boczna Maksymalny skok (mmm) |
Rolka boczna Prędkość regulacji (M/min) |
Głównym silnikiem Moc (Kw) |
| W12-25 *2000 | 25 | 2000 | 245 | 4 | 800 | 350 | 320 | 280 | 240 | 80 | 22 |
| W12-20 * 2500 | 20 | 2500 | 245 | 4 | 640 | 350 | 320 | 280 | 240 | 80 | 30 |
| W12-30 *2000 | 30 | 2000 | 245 | 4 | 1000 | 400 | 360 | 300 | 240 | 80 | 37 |
| W12-25 * 2500 | 25 | 2500 | 245 | 4 | 800 | 400 | 360 | 300 | 240 | 80 | 37 |
| W12-35 *2000 | 35 | 2000 | 245 | 4 | 1200 | 420 | 380 | 330 | 210 | 80 | 37 |
| W12-30 * 2500 | 30 | 2500 | 245 | 4 | 1000 | 400 | 360 | 320 | 230 | 80 | 37 |
| W12-40 *2000 | 40 | 2000 | 245 | 4 | 1400 | 480 | 400 | 340 | 420 | 80 | 45 |
| W12-45 *2000 | 45 | 2000 | 245 | 4 | 1600 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-35 * 2500 | 35 | 2500 | 245 | 4 | 1200 | 480 | 400 | 340 | 420 | 80 | 45 |
| W12-40 * 2500 | 40 | 2500 | 245 | 4 | 1400 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-45 * 2500 | 45 | 2500 | 245 | 4 | 1600 | 530 | 480 | 420 | 450 | 80 | 63 |
| W12-35 *3000 | 35 | 3000 | 245 | 4 | 1200 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-45 *3000 | 45 | 3000 | 245 | 4 | 1600 | 560 | 500 | 450 | 450 | 80 | 63 |
| W12-55 * 2500 | 55 | 2500 | 245 | 4 | 2000 | 600 | 550 | 480 | 500 | 78 | 75 |
| W12-55 *3000 | 55 | 3000 | 245 | 4 | 2000 | 620 | 560 | 490 | 500 | 78 | 75 |
| W12-65 *3000 | 65 | 3000 | 245 | 4 | 2400 | 670 | 600 | 530 | 550 | 78 | 110 |
