Szczegóły Produktu:
Zapłata:
|
| Stan : schorzenie: | Nowy | Nazwa: | Duża 3-rolkowa, pozioma, dolna, hydrauliczna maszyna do walcowania płyt CNC |
|---|---|---|---|
| Typ maszyny: | Walcarka do dużych płyt, W11SNC-120x3200 | Rodzaj: | W11SNC-120x3200 |
| Aplikacja: | Gruba blacha, gięcie blach SS, walcowanie blach ze stali węglowej, wykonywanie rur / rur olejowych, | Surowiec: | Walcowanie blach / blach, stal / blacha / profil |
| Obróbka materiału / metalu: | Stal węglowa, SS, stal stopowa | Automatyzacja: | Automatyczne, ręczne |
| Metoda kontroli: | CNC Półautomatyczne, ELEKTRO-HYDRAULICZNE | System sterowania: | Sterowanie Siemens PLC, ekran dotykowy |
| Funkcja toczenia: | ze wstępnym gięciem/walcowaniem, walcowanie symetryczne | Maks. Grubość gięcia wstępnego: | płyta ze stali węglowej 110 mm, |
| Max. Maks. Central bending thickness Centralna grubość gięcia: | płyta ze stali węglowej 120 mm, | Długość toczenia: | 0-3200mm |
| System hydrauliczny: | Grupa zaworów Yuken, Rexroth | Głównym silnikiem: | 55-180 kW |
| Waga: | 145000kg | Wymiary: | 8880x4360x4960mm |
| Napięcie: | 220V/380V/415V/440V/dostosowane | Kolor: | Szary biały / OEM, dostosowany |
| Gwarancja: | 1 rok | Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie techniczne wideo, wsparcie online |
| High Light: | 120mmX3200mm 3 rolki do gięcia blach,120mmX3200mm rolki do płyt cnc,120mmX3200mm poziome maszyny do walcowania |
||

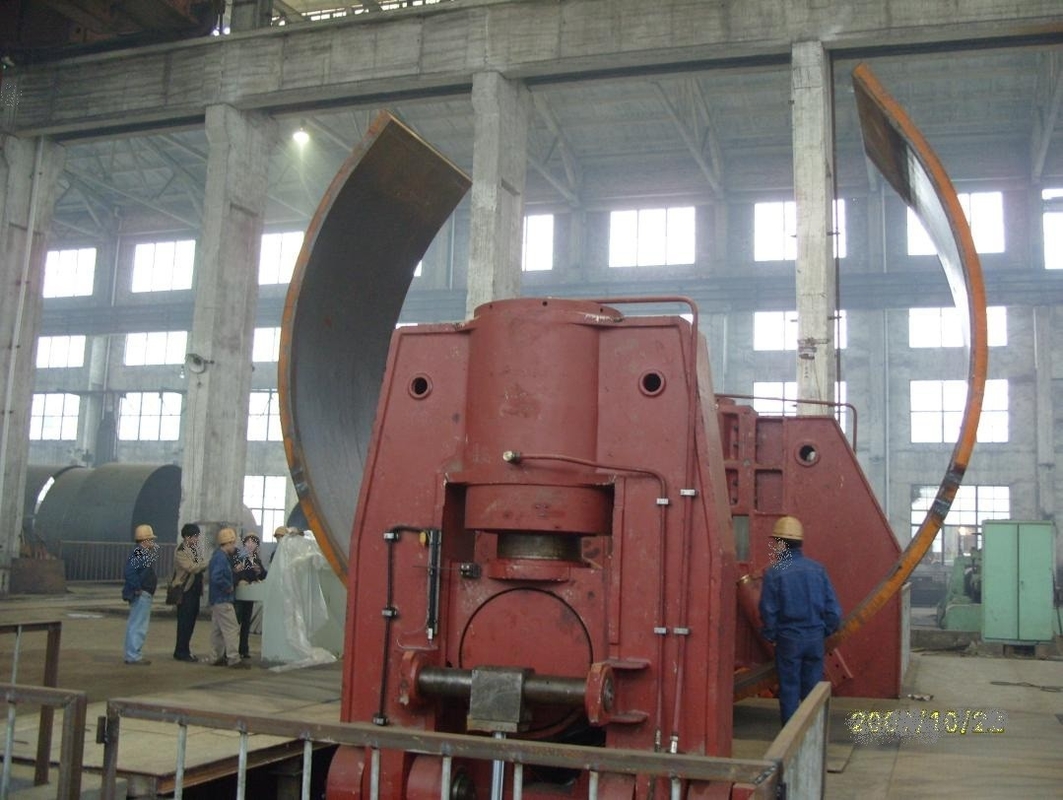

Blacha 120mm * 3200mm Duże 3-rolkowe opuszczanie poziome hydrauliczna płyta CNC Walcarka
Opis tej maszyny do walcowania blach,
Giętarka hydrauliczna z trzema rolkami o zmiennej średnicy 120 x 3200 mm to hydrauliczna 3-rolkowa giętarka do płyt, która może wstępnie zginać duże i średniej wielkości grube płyty oraz produkty rolowane o różnych kształtach.
Ten model różni się od tradycyjnego, ponieważ każda z jego dolnych rolek może poruszać się niezależnie w poziomie, może wytwarzać dowolny wymagany skok, a górna rolka zamontowana na silniku może poruszać się w pionie.Ze względu na różne geometrie wytwarzane przez te rolki, 3-rolkowa giętarka płytowa może być stosowana w zależności od potrzeb z maszynami o kształcie rombowym lub asymetrycznym.Możliwość zwiększenia odległości pomiędzy dolnymi rolkami decyduje: Tylko jednasprzęt do produkcji metalumoże odpowiadać funkcji wielu maszyn, co rozszerza zakres konwersji.
Parametry techniczne,
| Maksymalna szerokość deski na kółkach | W11SNC-120x3200 |
| Długość rolek roboczych | 3200mm |
| Maksymalna grubość płyty | 120 mm (limit wydajności blachy stalowej 245Mpa) |
| Maks.Grubość wstępnego gięcia | 11mm (limit wydajności blachy stalowej 245Mpa) |
| Średnica górnej rolki | Φ960mm |
| średnica dolnych rolek | Φ600mm |
| Odległość między dwoma dolnymi rolkami | 1100mm |
| Siła docisku górnej rolki | 1800 ton |
| Ciśnienie układu hydraulicznego | 25MPa |
| Prędkość jazdy | 3,6 m/min |
| Głównym silnikiem | 160KW |
| Silnik hydrauliczny | 75KW |
| Ruchomy silnik | 18,5 kW |
| Wymiary | 8880*4360*4950mm |
| Waga | 145000kg |
| PLC | Siemens |
| System hydrauliczny | Yuken, Rexroth |
| Elementy elektryczne | Siemens, niemiecki;Schneider Francja |
StalMaszyna do walcowania płytCechy,
- Doskonała wydajność i łatwa obsługa.Dzięki funkcji gięcia wstępnego końca płyty metalową płytę można ładować jednocześnie, a wstępne gięcie końca płyty i formowanie rolkowe przedmiotu obrabianego można zakończyć bez obracania głowicy.
- Sterowanie CNC, podnoszenie i opuszczanie górnej rolki przyjmuje wykrywanie czujnika przemieszczenia, wyświetlacz LED może bezpośrednio obserwować robocze przemieszczenie górnej rolki.
- Dolny walec roboczy jest napędzany przez tłok hydrauliczny poziomego cylindra olejowego.
-Ochrona przed przeciążeniem •-Trzy zestawy wyjścia cyfrowego, wizualnie wyświetlają pozycję rolki roboczej.
- Hydrauliczny odwrócony wrzeciennik dla łatwego rozładunku cylindra tocznego.
- Niezależna konsola mobilna, łatwa w obsłudze.
- Spawana stalowa rama i całkowite odprężenie.
- Wszystkie walce robocze są kute z wysokiej jakości stali i poddane obróbce cieplnej i hartowaniu indukcyjnym.
- Urządzenie do walcowania stożkamaszyna do walcowania płyt.
- Hydrauliczny system równowagi • -Dwubiegowy system pracy.
- Wyprodukowany zgodnie z normami bezpieczeństwa WE i posiada certyfikat CE.
- Wszystkie podzespoły elektryczne i hydrauliczne są renomowanych marek.
Specyfikacje serii W11SNC,
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
