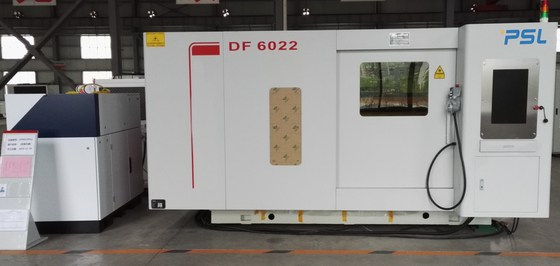

Manipulator automatycznego załadunku i rozładunku arkuszy Stół wymiany Maszyna do cięcia laserem światłowodowym CNC
Sposób nakładania produktu,
Zastosowane materiały:
Stosowany głównie do cięcia stali węglowej, stali krzemowej, stali nierdzewnej, stopu aluminium, stopu tytanu, blachy stalowej ocynkowanej, płyty trawiącej, blachy aluminiowo-cynkowej, miedzi i wielu rodzajów materiałów metalowych i tak dalej.
Zastosowane branże:
Maszyna do cięcia laserem światłowodowym stosowana w obróbce blach, lotnictwie, lotach kosmicznych, elektronice, urządzeniach elektrycznych, częściach metra, samochodach, maszynach, elementach precyzyjnych, statkach, sprzęcie metalurgicznym, windach, sprzęcie AGD, prezentach i rzemiośle, obróbce narzędzi, zdobnictwie, reklamie, metalowa obróbka zagraniczna różne gałęzie przemysłu przetwórczego.
Charakterystyka techniczna,
Największe zalety maszyny pomagają wybrać najbardziej odpowiednią.
Dostępna moc laserazakres to1000W-30000W.
1. Mamy stół spawany rurami dla ekonomicznego rozwiązania i stół spawany płytowo do zastosowań w trudnych warunkach, cięcie płyt, cięcie rur.
2. Pojedynczy stół, podwójny stół do automatycznego podawania, z osłoną ochronną lub bez, oba dostępne.
3. Posiadamy profesjonalnego projektanta systemów CNC, projektanta maszyn laserowych, aby spełnić wszystkie Twoje indywidualne życzenia, zaoferować profesjonalną i szybką obsługę.
4.Do wycinarki laserowej dodawany jest automatyczny robot podający.Dzięki wstępnie ustawionemu programowi i jednej kluczowej operacji, arkusz może być automatycznie zassany i przetransportowany ze stołu układającego na platformę tnącą.
Struktura tej maszyny do cięcia laserowego stołu wymiennego,
1. W pełni chroniona i zamknięta konstrukcja, bardziej przyjazna dla środowiska!
Cała maszyna jest w pełni chroniona i zamknięta konstrukcja, bezpieczna i przyjazna dla środowiska, bez zanieczyszczeń, zgodna z ergonomią i międzynarodowymi standardami.
Maszyna ma wiele funkcji ostrzegawczych, takich jak alarm nienormalnego lasera, alarm nienormalnego cięcia, alarm niskiego ciśnienia gazu, alarm nienormalnego agregatu itp., aby zapewnić stabilne i bezpieczne cięcie maszyny.
2. Belka bramowa z ekstrudowanego aluminium
Przyjmuje konstrukcję gantry, lekką konstrukcję, wykorzystuje wytłaczane aluminium klasy lotniczej i jest wykończony po sztucznym starzeniu i obróbce roztworu.Portal ma doskonałą sztywność, jakość powierzchni i integralność.Charakteryzuje się również doskonałą dynamiką i sprzyja szybkiemu cięciu.
3. Głowica do cięcia laserowego z automatycznym ustawianiem ostrości
Maszyna jest wyposażona w automatyczną głowicę laserową, ostrość można regulować automatycznie, a obsługa jest prosta, wygodna, szybka i dokładna.Skróć czas przebijania, popraw jakość przebijania, szybkie cięcie i oszczędność czasu.
4. Oprogramowanie operacyjne CYPCUT
●Dostępne są ślady cięcia i współrzędne z wyświetlaniem w czasie rzeczywistym
●Cieszy się dużą zdolnością przeciwzakłóceniową, a także wysoką dokładnością sterowania
●Wyposażony w kompletny cyfrowy system serwo
●Jest dobrze zdolny do samodiagnozy, samoadaptacji
●Szybka zmiana i proces grupowania plików
●.It zajmuje się krótko programami
●Jest dobrze zdolny do ochrony antywirusowej
●Funkcja automatycznego wyszukiwania krawędzi
●Funkcja powrotu do punktu przerwania
●Funkcja wsteczna
●funkcja skokowej żaby
●Cięcie dzielone krawędzią
●Wsparcie różni się kodami
●Ruch jest stabilny
●Funkcja kodu edycji
●Limit miękki, funkcje alarmowe
5. Inteligentny system usuwania kurzu
Nowo zmodernizowany inteligentny system usuwania kurzu ma bardziej rozsądną konstrukcję usuwania kurzu, co skutecznie zwiększa efekt wentylacji i usuwania kurzu oraz przedłuża żywotność sprzętu
6. Manipulator automatycznego ładowania i rozładowywania arkuszy
Automatyczny manipulator załadunku i rozładunku typu Gantry przyjmuje suwnicę + przyssawkę + podwójne widły zintegrowane z pojedynczą platformą podnoszącą, aby zakończyć załadunek i rozładunek płyt.
Użytkownik kontroluje ekran dotykowy, aby przełączać się między trybem automatycznego podawania a trybem podawania ręcznego, który jest odpowiedni dla różnych stanów pracy.
Główne parametry technologii,
| Nazwa maszyny |
Wymienna maszyna do cięcia laserem światłowodowym CNC |
| Model |
DF4020-8000W |
| moc lasera |
8000W |
| źródło laserowe |
MAX/RAYCUS/IPG |
| Długość fali lasera |
1080nm |
|
Maksymalna grubość cięcia
|
Stal węglowa(O2) |
25mm-28mm |
| Stal nierdzewna(N2) |
14mm-15mm |
| Arkusz aluminium |
10mm-12mm |
| Blacha mosiężna |
8mm |
| Maksymalna prędkość cięcia |
120m/min (w zależności od materiałów) |
| Maks.przyśpieszenie |
1,2G |
| Niestabilność energetyczna |
≤2% |
| obsługiwane formaty graficzne |
CHAM,Oprogramowanie CorelDraw,DXF/DWG/PLT |
| Obszar cięcia |
4000×2000 |
| Podróż w osi X |
4000 |
| Podróż w osi Y |
2000mm |
| Podróż w osi Z |
250mm |
| dokładność zmiany pozycji |
±0,03mm/m |
| dokładność położenia osi X/Y |
±0,05mm/m |
| Maks.waga załadunku stołu warsztatowego |
2000 kg |
| Maks.waga ładowania manipulatora |
750kg |
| moc maszyny |
350V-420V/50Hz |
| Waga maszyny |
12500kg |
| Wymiary |
11800x3550x2600mm |
Główne składniki,
| Nazwa |
Krótki opis |
Marka kraju |
| Laser światłowodowy |
8000W |
MAX/RAYCUS/IPG |
| System optyczny |
MAX/RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Głowica tnąca z automatycznym ustawianiem ostrości |
Specjalna głowica tnąca do światłowodu |
Raytools/Precitec |
| Dedykowany system chłodzenia |
Podwójny system cyrkulacji, rura tytanowa wymiany ciepła, alarm nadmiernej temperatury, ochrona przepływu |
Wuhan Hanli/Tongfei |
| Mechaniczny układ przeniesienia napędu |
Tajwańska szybka kolej Hiwin o wysokiej precyzji
Tajwańska zębatka YYC i zębnik (śrubowy)
|
Tajwan Hiwin
Tajwan YYC
|
| System zwalniania |
INNOWELLE-FIEDLER/Alfa |
Niemcy |
| Zawór proporcjonalny |
SMC |
Japonia |
| Instalacja elektryczna |
Schneider/ABB |
Francja |
| System czujników śledzenia |
Wysoka precyzja automatyczna indukcja, dokładność 0,1 mm |
Szanghaj, CYPR |
| System komputerowy |
Specjalny komputer przemysłowy do lasera |
Tajwan Yanxiang |
| OŚ X |
SERWO jednostka |
Yaskawa/Fuji, Japonia
Delta, Tajwan
|
| OŚ Y |
SERWO jednostka
|
Yaskawa/Fuji, Japonia
Delta, Tajwan
|
| OŚ Z |
SERWO jednostka |
Yaskawa/Fuji, Japonia
Delta, Tajwan
|
| Oprogramowanie do cięcia |
Profesjonalne oprogramowanie do cięcia CNC |
Szanghaj, CYPR |
| Oprogramowanie do zagnieżdżania |
CypNest |
Szanghaj FSCUT |
| Karta we/wy |
32 punkty |
CYPCUT |
| Regulator napięcia |
Opcjonalny |
Chiny |
| Maszyna do cięcia |
Precyzyjna suwnica
Tabela wymiany
|
PSL |
| Automatyczne ładowanie i rozładowywanie robota |
750KG |
PSL |
| Regulator zasilania |
|
PSL |
