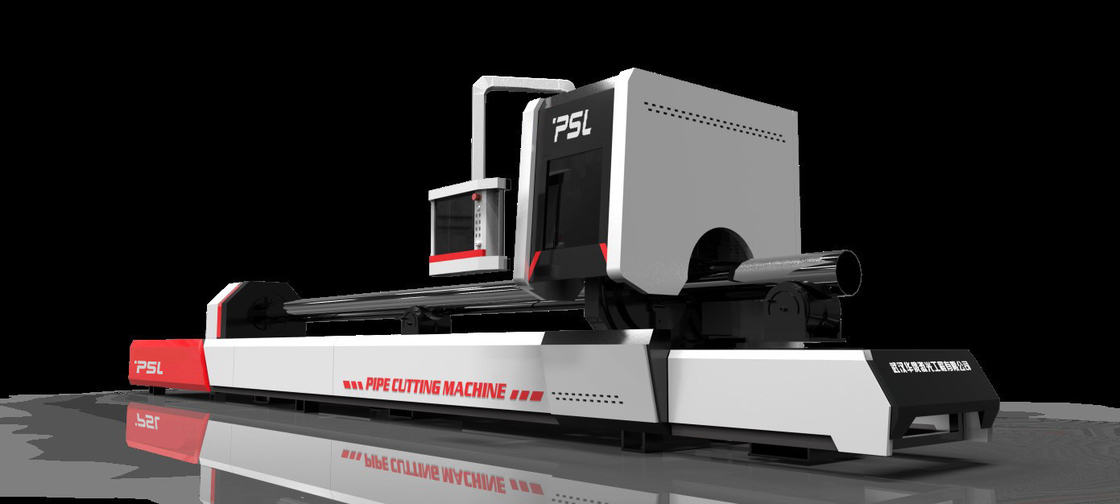

Cięcie rur stalowych Maszyna laserowa CNC Metalowa okrągła kwadratowa prostokątna rura

Metalowa okrągła kwadratowa prostokątna rura Maszyna do cięcia laserem światłowodowym CNC do wytwarzania rur

Część funkcji i cech,

• Wysoka sztywność korpusu maszyny, długa żywotność maszyny.

• Całkowity pneumatyczny zacisk obrotowy, jedno centrowanie klucza, duża prędkość zacisku.

• System podparcia o zmiennej średnicy, może realizować wspomaganie ładowania i podparcia, może zwiększyć dokładność cięcia.

• Kompensacja przesunięcia w czasie rzeczywistym, wygodny zacisk do rur, wysoka dokładność cięcia rur.

• Oprogramowanie sterujące cięciem narożników, wysokiej jakości cięcie narożników.

• Opcjonalne oprogramowanie do gniazd 3D, może ciąć kątowniki i żelazo kanałowe oraz inne rury.

• Opcjonalna funkcja testowania ściegu spoiny, belka spoiny pod dowolnym kątem zapobiega cięciu.

Wycinarka laserowa do rurKompozycja,

1, źródło lasera: źródło lasera światłowodowegoIPG/Raycus/MAX2000W

  1. Moc wyjściowa lasera: 2000 W

2. Długość fali lasera 1070nm

3. Regulacja energii wyjściowej 10% ~ 100%

4. Moc wejściowa 8kW

5. Temperatura pracy 16 ~ 35

2, Raytools/WSX/PrecitecGłowica do cięcia laserem światłowodowym

Głowica do cięcia laserowego z automatycznym ustawianiem ostrości

Wyposażony w złącze wyjściowe światłowodu QBH, specjalną soczewkę optyczną, uszczelnioną dokładną metodę regulacji ostrości i szybki przetwornik o minimalnej szczelinie cięcia 0,2 mm, co może zwiększyć prędkość cięcia i zmniejszyć zużycie gazu.

3, system obrabiarek

Maszyna przyjmuje konstrukcję gantry o wysokiej sztywności, sprzęt do obróbki tokarskiej o wysokiej precyzji.Kompaktowa konstrukcja, niewielka zajmowana powierzchnia, wygodna obsługa i konserwacja, która może zaspokoić zapotrzebowanie na 24 godziny dalszej pracy.

4, łóżko maszyny

Konstrukcja ramy wykonana jest z wysokiej jakości spawania stali, spawania, po wyżarzaniu w wysokiej temperaturze profesjonalnego, drugiego starzenia, precyzyjnej obróbki dużej frezarki bramowej, projektowania i obróbki środków zapewniających, że maszyna ma doskonałą odporność na wstrząsy, wysoką sztywność i stabilność.

5, szybki system transmisji

Wycinarka laserowa przyjmuje podwójną konstrukcję suwnicową i łoże obrabiarki o wysokim tłumieniu, importowany system serwo AC i układ napędowy, importowaną przekładnię zębatą i przekładnię zębatą, liniową prowadnicę do prowadzenia, aby zapewnić wysoką prędkość, wysoką precyzję i wysoką niezawodność maszyny.

6, system sterowania CNC

System sterowania CNC CYPCUT obejmuje proces cięcia laserowego, normalną funkcję rozmieszczenia zapasów i kontrolę obróbki laserowej.Zawiera głównie proces rysowania, ustawienia parametrów, zdefiniowaną przez użytkownika edycję procesu cięcia, układ zapasów, planowanie trasy i kontrolę cięcia.Moc cięcia można regulować za pomocą prędkości cięcia.Można ustawić indywidualną prędkość wciągania i wyciągania.Posiada również bibliotekę procesów materiałowych, która może zapisać wszystkie parametry procesu dla tego samego materiału.

Oprogramowanie jest wydajne, proste w obsłudze, kompatybilne z formatami DXF, PLT, AI, NC-MASTER itp.

7, Automatyczny pneumatyczny system zaciskowy

■ Bezprzewodowa ręczna skrzynka sterownicza, zaciśnij pazur jeden klucz poluzowany i zaciśnij.

■ Dwa wałki rzędowe, lepiej rozłożona siła docisku, z większą dokładnością przy cięciu małych rur.

■ Zacisk pneumatyczny, duża i stabilna siła trzymania, rura nie luzuje się i nie ślizga.

■ Całkowity zacisk pneumatyczny 220 mm, całkowity zacisk pneumatyczny, nie wymaga wymiany pazurów, łatwy w obsłudze.

■ Podwójny automatyczny zacisk centrujący, szybkoobrotowy zacisk do rur prostokątnych i owalnych.Rura o nieprawidłowym kształcie wymaga specjalnych pazurów zaciskowych.

8, system wskazujący czerwone światło

Współosiowe czerwone światło służy jako wskaźnik ułatwiający regulację systemu optycznego i dokładniejszy w ustalaniu punktu pracy.

9, Profesjonalny system cięcia rur

■ Profesjonalne oprogramowanie do cięcia rur obsługuje cięcie rur okrągłych, kwadratowych, owalnych, kątowników i ceowników oraz innych rur.

■ Dzięki oprogramowaniu do gniazd można realizować projekt układu, wspólne cięcie i inne specjalne procesy.Podczas cięcia można realizować centrowanie w czasie rzeczywistym i kompensację przesunięcia w czasie rzeczywistym, korektę powierzchni rury, proces naroża rury, szybki „skok żaby”.

10, system chłodzenia wodą

System chłodzenia wodą jest wyposażony i można wskazać temperaturę.System chłodzenia wodą zacznie działać automatycznie, gdy temperatura jest wyższa niż ustawiona wartość i przestanie działać automatycznie, gdy temperatura spadnie poniżej ustawionej wartości.

11, zacisk obrotowy

Zacisk obrotowy może maksymalnie pomieścić rurę okrągłą Ф20mm-Ф220mm, rury kwadratowe 20mmx20mm-150mmx150mm, o grubości 12mm, długości 6000mm.Urządzenie podtrzymujące materiał może być utrzymywane stabilnie przez długi czas do pracy.

12,  Jednostka odpylania

Obrabiarka jest również wyposażona w wentylator wyciągowy do usuwania pyłu i spalin, co może zmniejszyć zagrożenie bezpieczeństwa personelu i sprzętu.

Główne parametry technologii,
