Szczegóły Produktu:
Zapłata:
|
| Stan : schorzenie: | Nowy | Nazwa produktu: | Maszyna do cięcia metalu laserem światłowodowym, maszyna do cięcia laserem ze stali nierdzewnej 6 mm |
|---|---|---|---|
| Główny korpus: | Konstrukcja spawana z płyt stalowych | Kontrola: | System sterowania CNC Cyccut |
| Napędowy: | X, Y, Z wszystkie serwomotory | Oprogramowanie sterujące: | Cypcut,Cypnest |
| słowo kluczowe: | laserowe cięcie blach, wycinarka laserowa, | Podanie: | Cięcie laserowe metalu, grawerowanie laserowe |
| Funkcjonować: | Cięcie materiałów metalowych, cięcie i grawerowanie | Źródło laserowe: | IPG, Raycus, Max |
| Obsługiwany format graficzny: | AI, DXF, PLT, DST, CAD | Konfifuracja: | Typ suwnicy |
| Grubość cięcia: | Materiały, stal węglowa 0-14 mm, stal nierdzewna 0-8 mm | Obszar roboczy: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm |
| Moc lasera: | 1000W/2000W/3000W/6000W | Prędkość cięcia: | 0-80000 mm/min, różnica prędkości materiału różnicy |
| Obszar cięcia: | dł.6000mm * szer.2000mm | System jazdy: | Serwomechanizmy Yaskawa/Delta/Fuji |
| Tryb chłodzenia: | Chiller wodny, chłodzenie wodą i system ochrony, przemysłowy agregat wody lodowej | Kolor: | Kolor standardowy lub dostosowany |
| Konserwacja: | Zdalna diagnostyka i wykrywanie online | Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą |
| Orzecznictwo: | ISO,SGS,CCC | Gwarancja: | 2 lata, 3 lata |
| High Light: | Maszyna do cięcia laserem cnc z blachy ze stali nierdzewnej,maszyna do cięcia laserem cnc 1000 w,maszyna do cięcia laserem światłowodowym; |
||

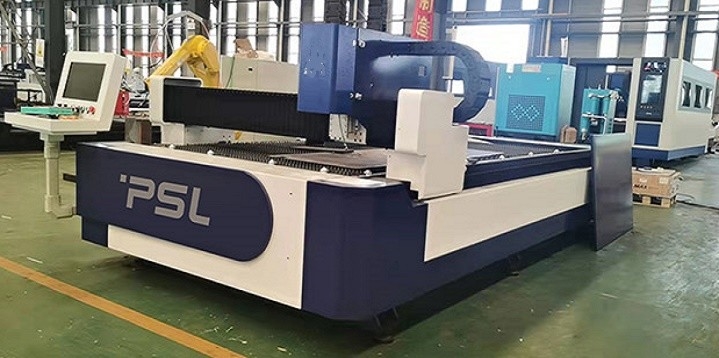

MOC LASERA 1KW 2KW 3KW 6KW MASZYNA DO CIĘCIA METALU LASEREM Z WŁÓKNA CNC
Główna charakterystyka techniczna,
Wycinarka laserowa CNC FCL6020 przyjmuje strukturę ruchu bramowego, prowadnicę liniową, napęd śrubowy, serwomotor AC i napędy oraz system próżniowy (obie strony) itp. Jednorazowy obszar przetwarzania wynosi 6 m * 2 m.Nie tylko konstrukcja urządzenia jest zaawansowana i niezawodna, ale także to, że wszystkie główne komponenty pochodzą od znanych marek krajowych i międzynarodowych.
W szczególności używamy profesjonalnego laserowego systemu CNC Shanghai CYPCUT do elektrycznego systemu sterowania.Ten specjalny laserowy system CNC ma zalety wysokiej integracji, lepszej precyzji sterowania i bardziej stabilnej pracy, dlatego oprócz spełnienia wymogu cięcia płyty ze stali węglowej może również spełniać wymagania cięcia płyty ze stali nierdzewnej, stopu aluminium, miedzi stop i inne materiały.
Główne parametry technologii,
| Nazwać | Maszyna do cięcia laserem światłowodowym CNC | |
| źródło laserowe | RAYCUS/IPG/MAX | |
| BPP,mm*mrad | 1,27 | |
| Długość fali lasera | 1070nm | |
|
|
||
| Maksymalna prędkość cięcia | 60-80m/min (w zależności od materiałów) |
| Maks.przyśpieszenie | 1,0G |
| Niestabilność energetyczna | ≤2% |
| obsługiwane formaty graficzne | CHAM,Oprogramowanie CorelDraw,DXF/DWG/PLT |
| obszar cięcia | 6000×2000 |
| Podróż w osi X | 6000 |
| Podróż w osi Y | 2000mm |
| Podróż w osi Z | 120mm |
| dokładność zmiany pozycji | ±0,03mm/m |
| dokładność położenia osi X/Y | ±0,03mm/m |
| Maks.waga załadunku stołu warsztatowego | 1000 kg |
| moc maszyny | 350V-420V/50Hz |
| Waga maszyny | 6000kg |
| Wymiary | 8500x3200x1600mm |
Budowa i cechy maszyny,
Struktura maszyny
Wycinarka laserowa składa się z łóżka, stołu warsztatowego, belki poprzecznej, przesuwnego siedziska, systemu sterowania CNC, elektrycznego układu sterowania, układu chłodzenia, układu pneumatycznego, układu odprowadzania żużla, układu odpylania, płyty nośnej i innych elementów.
Cechy
1. Przyjazny dla użytkownika interfejs operacyjny
2. Port USB i interfejsy szerokopasmowe
3. Silnik i napęd serwo AC;
4. Szybko reagująca powierzchnia podążająca;
5. Łatwa w obsłudze funkcja cofania cięcia;
6. Funkcje dopasowania interpolacji linii prostej/łuku kołowego i kompensacji szczeliny;
7. Oprogramowanie do programowania Cypcut i funkcje automatycznego zagnieżdżania;
8. Agregaty wody lodowej zapewniająścieżka światła laserowego działa normalnie;i stabilnie;
9. Oprogramowanie CAD/CAM z potężną funkcją zagnieżdżania i funkcją cięcia ze wspólną krawędzią;
10. Urządzenie odpylające wentylacyjne chroni środowisko pracy przed emisją cięcia i oparami metali;
11. Urządzenie do odprowadzania pyłu ułatwiające odprowadzanie żużla.
Główne składniki,
| Nazwać | Krótki opis | Marka kraju |
| System optyczny | RAYCUS/IPG | MAX/RAYCUS/IPG |
| Zasilanie lasera | 1kw/2kw/3kw/6kw | MAX/RAYCUS/IPG |
| Głowica tnąca z automatycznym ustawianiem ostrości | Specjalna głowica tnąca do światłowodu | WSX/Raytools/Precitec |
| Dedykowany system chłodzenia | Podwójny system cyrkulacji, tytanowa rurka wymiany ciepła, alarm temperatury, ochrona przepływu. | Wuhan Hanli/Tongfei |
| Mechaniczny układ przeniesienia napędu |
Tajwańska szybka kolej Hiwin o wysokiej precyzji Tajwańska zębatka YYC i zębnik (śrubowy) |
Tajwan Hiwin Tajwan YYC |
| System zwalniania | Reduktor Shimpoo Flange w Japonii | Japonia |
| Zawór proporcjonalny | SMC | Japonia |
| Instalacja elektryczna | Schneidera | Francja |
| System czujników śledzenia | Wysoka precyzja automatyczna indukcja, dokładność 0,1 mm | Szanghaj, CYPR |
| Urządzenie odprowadzające żużel | Normy | Wytwórca |
| System komputerowy | Specjalny komputer przemysłowy do lasera | Tajwan Yanxiang |
| OŚ X | Jednostka serwo 1000 W | Fuji/Delta/Jaskawa |
| OŚ Y |
Jednostka serwo 1800 W |
Fuji/Delta/Jaskawa |
| OŚ Z | Serwomechanizm 400 W | Fuji/Delta/Jaskawa |
| Oprogramowanie do cięcia | Profesjonalne oprogramowanie do cięcia CNC | Szanghaj, CYPR |
| Oprogramowanie do zagnieżdżania | CYPNEST (opcjonalnie) | Szanghaj FSCUT |
| Karta we/wy | 32 punkty | Producent |
| Regulator napięcia | Chiny | |
| Maszyna do cięcia | Precyzyjna suwnica | Producent |
