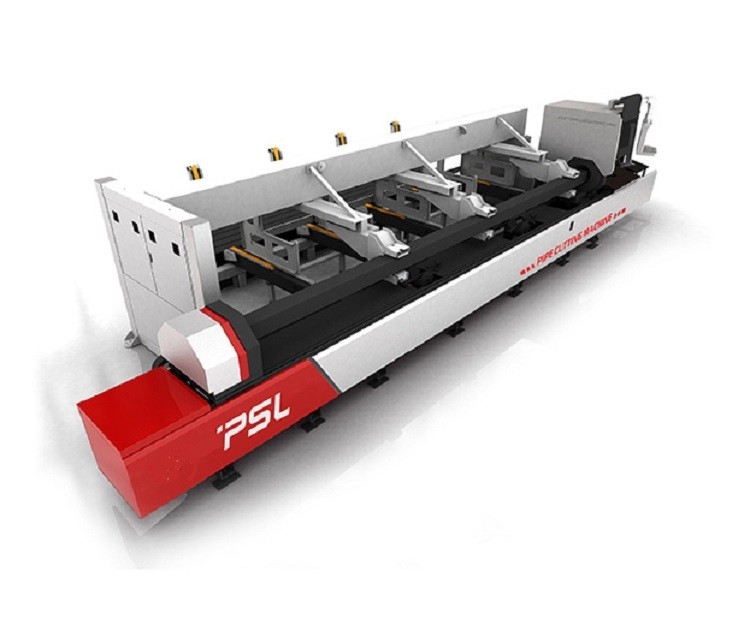

2000w 3000w Tube Profile Cnc Laserowa maszyna do cięcia metalu z drewna

Profilowana metalowa rura / rura Maszyna do cięcia laserem światłowodowym CNC z automatycznym manipulatorem ładowania

Opis maszyny do cięcia laserowego rur,

Laserowa maszyna do cięcia rur integruje technologię optyczną, mechaniczną i elektryczną w jedną maszynę, która wykorzystuje technologię laserową, technologię sterowania komputerowego i wysokowydajny system zasilania lasera CNC.

Ta wycinarka laserowa do rur jest zdolna do obróbki wszelkiego rodzaju rur metalowych z dużą szybkością i wydajnością.Maksymalny rozmiar rur, które można ciąć to rury okrągłe Ф220mm, rury kwadratowe 160mmx160mm, o grubości 12-14mm, długości 6000mm -9000mm.Produkty będą miały gładką krawędź z wysokiej jakości wykończeniem powierzchni, małą szerokością szczeliny i niewielkim efektem cieplnym.Maszyna szczególnie nadaje się do cięcia rur metalowych.

Część funkcji i cech,

• Wysoka sztywność korpusu maszyny, długa żywotność maszyny.

• Całkowity pneumatyczny zacisk obrotowy, jedno centrowanie klucza, duża prędkość zacisku.

• System podparcia o zmiennej średnicy, może realizować wspomaganie ładowania i podparcia, może zwiększyć dokładność cięcia.

• Kompensacja przesunięcia w czasie rzeczywistym, wygodny zacisk do rur, wysoka dokładność wycinania rur.

• Oprogramowanie sterujące cięciem narożników, wysokiej jakości cięcie narożników.

• Opcjonalne oprogramowanie do gniazd 3D, może ciąć kątowniki i żelazo kanałowe oraz inne rury.

• Opcjonalna funkcja testowania ściegu spoiny, belka spoiny pod dowolnym kątem zapobiega cięciu.

Skład wycinarki laserowej do rur,

1) Źródło laserowe: źródło lasera światłowodowegoIPG/Raycus3000W

2) Raytools/WSX/PrecitecGłowica do cięcia laserem światłowodowym(głowica laserowa z automatycznym ustawianiem ostrości)

Głowica do cięcia laserowego wykorzystuje niemiecką technologię, wyposażoną w złącze wyjściowe światłowodu QBH, specjalną soczewkę optyczną, uszczelnioną dokładną metodę regulacji ostrości i szybki przetwornik o minimalnej szczelinie cięcia 0,2 mm, co może zwiększyć prędkość cięcia i zmniejszyć zużycie gazu.

3) Obrabiarka

Maszyna przyjmuje konstrukcję gantry, belka i łóżko są w jednym procesie z wysoką precyzją, dobrą sztywnością, płynną pracą.

Podstawa maszyny:Podstawa wykorzystuje wysokiej jakości spawaną konstrukcję rurową i ramową, poprzez profesjonalne spawanie, wtórne starzenie, dużą precyzyjną frezarkę bramową, precyzyjną obróbkę, te projekty i metody obróbki zapewniają doskonałą odporność na wstrząsy, wysoką sztywność i stabilność maszyny.

System odżużlania:W dolnej części łoża znajduje się kolektor zaślepiający, który może usuwać odpady i zbierać drobne części podczas cięcia.

System usuwania kurzu:Platforma robocza wykorzystuje konstrukcję odpylania do usuwania pyłu i spalin.

4) System transmisji

Wycinarka laserowa przyjmuje podwójną konstrukcję suwnicy i łoże obrabiarki o wysokim tłumieniu, importowany system serwo AC i układ napędowy, importowaną przekładnię zębatą i przekładnię zębatą, liniową prowadnicę do prowadzenia, aby zapewnić wysoką prędkość, wysoką precyzję i wysoką niezawodność maszyny.

5) System sterowania

System cięcia laserem światłowodowym obejmuje proces cięcia laserowego, normalną funkcję rozmieszczenia zapasów i kontrolę obróbki laserowej.Zawiera głównie proces rysowania, ustawienia parametrów, zdefiniowaną przez użytkownika edycję procesu cięcia, układ zapasów, planowanie trasy, symulację i kontrolę cięcia.Moc cięcia można regulować za pomocą prędkości cięcia.Można ustawić indywidualną prędkość wciągania i wyciągania.Posiada również bibliotekę procesów materiałowych, która może zapisać wszystkie parametry procesu dla tego samego materiału.

6) Automatyczny pneumatyczny system zaciskowy

■ Bezprzewodowa ręczna skrzynka sterownicza, zaciśnij pazur jeden klucz poluzowany i zaciśnij.

■ Dwa wałki rzędowe, lepiej rozłożona siła docisku, z większą dokładnością przy cięciu małych rur.

■ Zacisk pneumatyczny, duża i stabilna siła trzymania, rura nie luzuje się i nie ślizga.

■ Całkowity zacisk pneumatyczny 220 mm, całkowity zacisk pneumatyczny, nie wymaga wymiany pazurów, łatwy w obsłudze.

■ Podwójny automatyczny zacisk centrujący, szybkoobrotowy zacisk do rur prostokątnych i owalnych.Rura o nieprawidłowym kształcie wymaga specjalnych pazurów zaciskowych.

7) System wskazujący czerwone światło

Współosiowe czerwone światło służy jako wskaźnik ułatwiający regulację systemu optycznego i dokładniejszy w ustalaniu punktu pracy.

8) Układ chłodzenia

System chłodzenia wodą jest wyposażony i można wskazać temperaturę.System chłodzenia wodą zacznie działać automatycznie, gdy temperatura będzie wyższa niż ustawiona wartość i przestanie działać automatycznie, gdy temperatura spadnie poniżej ustawionej wartości.

9) Wentylator wyciągowy

Dmuchawa odśrodkowa usuwa kurz, aby utrzymać dobre środowisko pracy i zmniejszyć szkody dla bezpieczeństwa personelu i sprzętu.

10) Zacisk obrotowy

Zacisk obrotowy może maksymalnie pomieścić rury okrągłe Ф20mm-Ф220mm, rury kwadratowe 20mmx20mm-160mmx160mm, o grubości 12mm, długości 6000mm.Urządzenie podtrzymujące materiał może być utrzymywane stabilnie przez długi czas do pracy.

Główne parametry technologii,
