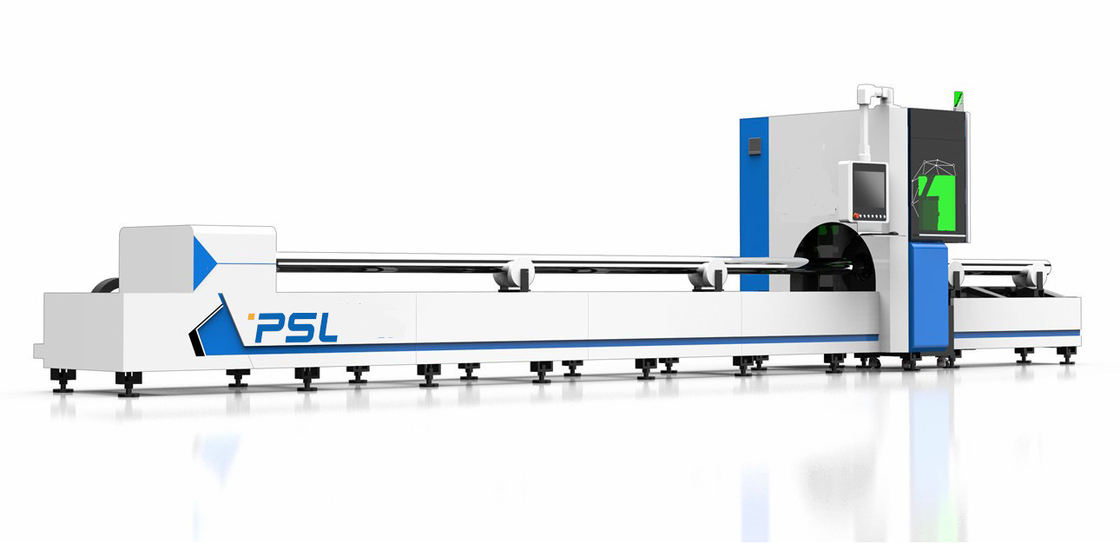

Rurka laserowa CNC 500w 1000W 2000W 3000W Cnc Fiber Laser Cutter

Laser do obróbki rur metalowych / rur 1000W 2000W 3000W Cutter CNC Maszyna do cięcia rur laserem światłowodowym







Krótkie wprowadzenie maszyny do cięcia rur laserem światłowodowym,



1. Zasada cięcia laserowego



Cięcie laserowe polega na promieniowaniu lasera o dużej intensywności na powierzchnię materiału, poprzez interakcję między laserem a materiałem, cięty przedmiot topi się lub odparowuje, a cięty przedmiot jest cięty za pomocą szybkiego przepływu powietrza.





2. Funkcje i zalety cięcia laserowego



2.1 maszyna do cięcia rur może ciąć wszystkie rodzaje rur, co znacznie oszczędza koszty i miejsce.Zakres przetwarzania jest szeroki i można przetwarzać rury o różnej średnicy i długości.Przyjęty jest elektryczny wał obrotowy, prędkość jest regulowana, a obsługa jest wygodna i charakteryzuje się niskim poziomem hałasu, dużą prędkością i wysoką precyzją;Jest to najlepszy wybór dla profesjonalnych rur i przewodów do cięcia linii przecinającej.



1. Może wyciąć kilka cylindrycznych otworów przecinających się linii o różnych kierunkach i średnicach na głównej rurze, aby spełnić warunki pionowego przecięcia osi odgałęzienia i osi głównej mimośrodowej i nie mimośrodowej (główna rura odgałęziona jest rurą okrągłą).



2. Koniec linii przecięcia cylindra można przeciąć na końcu rury odgałęzionej, która spełnia warunki pionowego przecięcia i ukośnego przecięcia osi odgałęzienia i osi głównej mimośrodowej i nieekscentrycznej.



3. Potrafi wycinać różne kształty na ścianie rury;Może przeciąć nachyloną powierzchnię końcową na końcu okrągłej rury.



4. Koniec odgałęzienia przecinający się z pierścieniową rurą główną można odciąć (główna rura odgałęzienia jest rurą okrągłą);Może wycinać różne kształty na kwadratowej powierzchni rury.



5. Powierzchnia cięcia jest gładka i pozbawiona zadziorów.



6. Głowica do cięcia laserowego nie będzie stykać się z powierzchnią materiału i nie zarysuje przedmiotu obrabianego.



7. Szczelina jest najwęższa, obszar wpływu ciepła jest najmniejszy, lokalne odkształcenie przedmiotu obrabianego jest bardzo małe i nie występuje odkształcenie mechaniczne.



8. Może przetwarzać dowolny kształt, rurę i inne materiały o specjalnym kształcie.





2.2 laser potrzebuje energii elektrycznej tylko podczas pracy i nie musi generować dodatkowego gazu lasera oraz ma najniższe koszty eksploatacji i konserwacji;



2.3 laser światłowodowy przyjmuje półprzewodnikową modułową i nadmiarową konstrukcję, a w rezonatorze nie ma soczewki optycznej i nie wymaga czasu rozruchu.Ma zalety braku regulacji, konserwacji i wysokiej stabilności, co zmniejsza koszt akcesoriów i czas konserwacji.Jest to nieporównywalne z tradycyjnym laserem;



2.4 transmisja optyczna całej maszyny to trasa optyczna, bez skomplikowanego systemu prowadzenia optycznego, takiego jak odbłyśnik, prosta ścieżka optyczna, stabilna konstrukcja i bezobsługowa zewnętrzna ścieżka optyczna;



2.5 głowica tnąca zawiera soczewki ochronne, kolimatory, soczewki skupiające i inne cenne materiały eksploatacyjne, które zużywają niewiele;



2.6 eksport światłowodów sprawia, że ​​projektowanie systemu mechanicznego jest bardzo proste i łatwe do zintegrowania z robotem lub wielowymiarowym stołem warsztatowym;





3. System sterowania CNC



Oprogramowanie do cięcia CNC firmy Shanghai Baichu ma interfejs graficzny i wygodną obsługę.Profesjonalne oprogramowanie do kontroli cięcia może dowolnie projektować różne grafiki i znaki i może być przetwarzane w czasie rzeczywistym.Obsługuje CAD, CorelDRAW i inne profesjonalne oprogramowanie do rysowania.Posiada rozbudowane funkcje programowania, układu, przetwarzania tekstu i ustawiania procesów, co maksymalnie usprawnia zarządzanie i wykorzystanie rur.Oprogramowanie do cięcia posiada następujące funkcje i cechy:



Import 3.1, mikro połączenie, sekwencja cięcia, zoptymalizowana ścieżka cięcia i zoptymalizowana prędkość itp.



3.2 poprawić współczynnik wykorzystania rury: może realizować rozmieszczenie prześwitów części, układ osadzony w częściach, symetryczny układ przewracania części, obracanie rozmieszczenia części i unikanie nakładania się i kolizji kształtu.



3.3 obróbka kąta ostrego: obróbka kąta wewnętrznego / zewnętrznego, która może być automatycznie rozpoznana i ustawiona.



3.4 potężna funkcja przetwarzania znaków: może przetwarzać pełne słowa na puste słowa.



3.5 wydajność cięcia wspólnej sekcji krawędzi jest zoptymalizowana w celu poprawy wskaźnika wykorzystania rury





Główne składniki,



Nazwa	Krótki opis	Marka kraju
Źródło lasera światłowodowego	1000W	MAX/Raycus/IPG
Głowica tnąca z automatycznym ustawianiem ostrości	Raytools Specjalna głowica tnąca do światłowodów	Raytools
Dedykowany system chłodzenia	Podwójny system cyrkulacji, rura tytanowa wymiany ciepła, alarm temperatury, ochrona przepływu, ochrona poziomu wody specjalny zbiornik na wodę chłodzącą z laserem światłowodowym;	Wuhan Hanli
Mechaniczny system transmisji	Tajwańska szybka kolej Hiwin o wysokiej precyzji Tajwańska zębatka T-Win i zębnik (śrubowy)	Tajwan Hiwin Tajwan T-Zwycięstwo



System zwalniania	Reduktor Shimpoo Flange w Japonii	Japonia
Zawór proporcjonalny	NNT	Japonia
Instalacja elektryczna	schneider	Francja
System czujników śledzenia	Wysoka precyzja automatyczna indukcja, dokładność 0,1 mm	Cyprcut Szanghaj
Urządzenie odprowadzające żużel	Normy	Wytwórca
System komputerowy	Specjalny przemysłowy komputer sterujący do lasera	Tajwan Yanxiang
X-AXIS SERVO jednostka	serwo 1800W	Fuji, Japonia
Jednostka W-AXIS SERVO	serwo 1800W	Fuji, Japonia
Z-AXIS SERVO jednostka	serwo 400W	Fuji, Japonia
Oprogramowanie do cięcia	Profesjonalne oprogramowanie do cięcia CNC	Cyprcut Szanghaj
Karta we/wy	32 punkty	Cyprcut
Regulator napięcia		Chiny
Maszyna do cięcia	Precyzyjna suwnica	Producent
Dokładność osi X/W	±0,02 mm/m
Maks.wolna prędkość biegania	80m/min
Napięcie	380V/50HZ 3 fazy
Min.średnica uchwytu	D20mm
Maks.średnica uchwytu	D230mm (230*230)
Maks.podróżny	6000mm
Konik	200mm
Przedni uchwyt	Centrowanie pneumatyczne/serwomechaniczne
Powrót Chuck	Zacisk pneumatyczny/serwomechaniczny
