Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Maszyna do cięcia metalu laserem światłowodowym, maszyna do cięcia laserem ze stali nierdzewnej 3 mm | Stan : schorzenie: | Nowy |
|---|---|---|---|
| Główny korpus: | Płyty stalowe \ Rury spawane konstrukcja | Kontrola: | System sterowania CNC Cyccut |
| Funkcjonować: | Cięcie materiałów metalowych, cięcie i grawerowanie | Napędowy: | X,Y,Z wszystkie serwomotory |
| Oprogramowanie sterujące: | Cypcut,Cypnest | Słowo kluczowe: | laserowe cięcie blach, wycinarka laserowa, |
| Źródło laserowe: | IPG, Raycus, Max | Moc lasera: | 500W / 1000W / 2000W / 3000W |
| Obszar roboczy: | 2000mmX4000mm / 2000mmmX6000mm | Tryb chłodzenia: | Chłodzenie wodą, chłodzenie wodne i system ochrony, przemysłowy agregat wody lodowej |
| System jazdy: | Serwonapęd Yasukawa/Fuji/Delta | Obsługiwany format graficzny: | AI, DXF, PLT, DST, CAD |
| Grubość cięcia: | Materiały, stal węglowa 0-10 mm, stal nierdzewna 0-5 mm | Kolor: | Kolor standardowy lub dostosowany |
| Aplikacja: | Cięcie laserowe, grawerowanie laserowe | Konserwacja: | Zdalna diagnostyka i wykrywanie online |
| Orzecznictwo: | ISO,SGS,CCC | Gwarancja: | 2 lata, 3 lata |
| Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą | ||
| High Light: | Wycinarka laserowa 500 w,wycinarka laserowa cnc 4x8,wycinarka laserowa światłowodowa 1000 w |
||

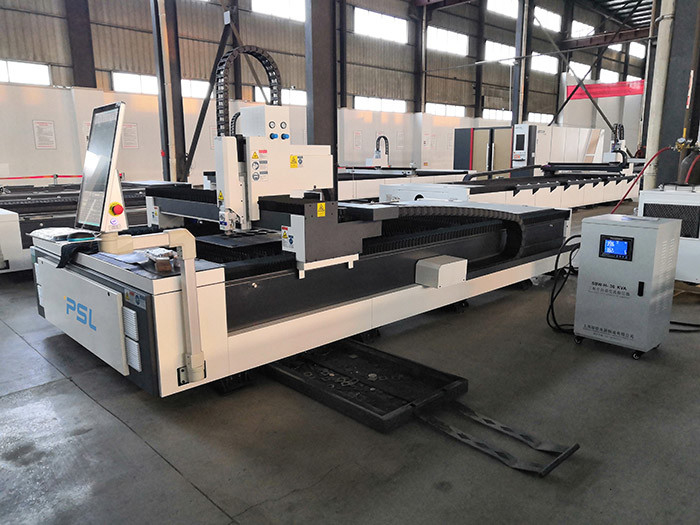

Maszyna do cięcia laserem światłowodowym CNC
Główne parametry techniczne wycinarki laserowej,
1. Zintegrowany korpus spawarki o większej stabilności dla większej precyzji
Zastosowanie konstrukcji gantry i zintegrowanej odlewanej belki poprzecznej w celu uzyskania większej sztywności, stabilności.
2. Wysokowydajne źródło lasera i stabilny system operacyjny, które zapewniają najlepszą jakość cięcia.
3. Maszyna posiada system sterowania CNC, system przekładni serwo, system chłodzenia wodą, system smarowania i system odpylania, aby zapewnić jej stabilną, wydajną i trwałą pracę.
4. Specjalistyczne oprogramowanie do automatycznego programowania CAD / CAM i oprogramowanie do automatycznego zagnieżdżania ma na celu maksymalne zaoszczędzenie surowców.
5. Maszyna posiada możliwość automatycznej regulacji wysokości w celu utrzymania stałej ogniskowej i stabilnej jakości cięcia.
6. Maszyna służy do cięcia różnych metali o doskonałej i stabilnej jakości cięcia.
7. Dostęp do systemu CNC poprzez interfejs umożliwia komunikację i zdalne monitorowanie podczas procesu cięcia laserowego.
Budowa maszyny,
Maszyna składa się z łoża, stołu roboczego, belki poprzecznej, siedziska przesuwnego, suwaka, układu CNC, układu chłodzenia, układu pneumatycznego, układu odprowadzania żużla, układu odpylania, płyty nośnej i innych elementów.
1. Łóżko maszyny
Łóżko maszyny przyjmuje integralną strukturę spawalniczą, obróbkę hartowania wstecznego w wysokiej temperaturze, a następnie obróbkę starzenia wibracyjnego.
2. Naprawiono pojedynczy stół warsztatowy
Maszyna przyjmuje konstrukcję gantry, precyzyjny, szybki, dwustronny napęd zębatkowy (helikonowy) Tajwan YYC i prowadnicę liniową, ze stabilną przekładnią i wysoką precyzją.
Stała rama główna stołu roboczego: przyjmuje się cały proces gięcia bardzo grubej płyty, a następnie formuje się całe spawanie, aby mieć dużą nośność.
3. Poprzeczna belka
Belka poprzeczna jest spawana/odlewana w całości.Po dwukrotnym hartowaniu w wysokiej temperaturze i starzeniu wibracyjnym belka poprzeczna powstaje w wyniku precyzyjnej obróbki.
4. Sterowanie ruchem osi X, Y, Z
Osie X, Y i Z przyjmują silniki serwo o wysokim momencie obrotowym, z wysoką precyzją, dużą prędkością, dużym momentem obrotowym, dużą bezwładnością, stabilną i trwałą wydajnością.Zapewnia dużą prędkość i przyspieszenie całej maszyny.
5. Wózki do usuwania odpadów
Dolna część łóżka wyposażona jest w wózki, które mogą zbierać odpady w procesie produkcyjnym oraz drobne części.
6. System usuwania kurzu
Nasz stół warsztatowy do cięcia laserowego CNC posiada specjalny system usuwania pyłu z przegród, który służy do usuwania pyłu, spalin i innych substancji w procesie produkcyjnym, aby zapewnić komfortowe środowisko pracy.
Główne parametry technologii,
| Nazwa maszyny | Maszyna do cięcia laserem światłowodowym CNC | |
| Model | FCL4020-1000W | |
| moc lasera | 1000W | |
| źródło laserowe | MAX/RAYCUS/IPG | |
| BPP,mm*mrad | 1,27 | |
| Długość fali lasera | 1070nm | |
|
Maksymalna grubość cięcia |
Stal węglowa(O2) | 8mm-10mm |
| Stal nierdzewna(N2) | 4mm-5mm | |
| Arkusz aluminium | 2mm-3mm | |
| Blacha mosiężna | 2mm | |
| Maksymalna prędkość cięcia | 60-80m/min (w zależności od materiałów) |
| Maks.przyśpieszenie | 1,0G |
| Niestabilność energetyczna | ≤2% |
| obsługiwane formaty graficzne | CHAM,Oprogramowanie CorelDraw,DXF/DWG/PLT |
| obszar cięcia | 4000×2000 |
| Podróż w osi X | 4010 |
| Podróż w osi Y | 2010mm |
| Podróż w osi Z | 120mm |
| dokładność zmiany pozycji | ±0,03mm/m |
| dokładność położenia osi X/Y | ±0,03mm/m |
| Maks.waga załadunku stołu warsztatowego | 500 kg |
| moc maszyny | 350V-420V/50Hz |
| Waga maszyny | 4500 kg |
| Wymiary | 5600x2950x1500mm |
Główne składniki,
| Nazwa | Krótki opis | Marka kraju |
| Laser światłowodowy | IPG2000W | RAYCUS/IPG |
| System optyczny | RAYCUS/IPG | RAYCUS/IPG |
| Zasilanie lasera | RAYCUS/IPG | RAYCUS/IPG |
| Głowica tnąca z automatycznym ustawianiem ostrości | Specjalna głowica tnąca do światłowodu | WSX/Raytools |
| Dedykowany system chłodzenia | Podwójny system cyrkulacji, rura tytanowa wymiany ciepła, alarm nadmiernej temperatury, ochrona przepływu | Wuhan Hanli/Tongfang |
| Mechaniczny układ przeniesienia napędu |
Tajwańska szybka kolej Hiwin o wysokiej precyzji Tajwańska zębatka YYC i zębnik (śrubowy) |
Tajwan Hiwin Tajwan YYC |
| System zwalniania | Reduktor Shimpoo Flange w Japonii | Japonia |
| Zawór proporcjonalny | SMC | Japonia |
| Instalacja elektryczna | Schneider/ABB | Francja |
| System czujników śledzenia | Wysoka precyzja automatyczna indukcja, dokładność 0,1 mm | Szanghaj, CYPR |
| System komputerowy | Specjalny przemysłowy komputer sterujący do lasera | Tajwan Yanxiang |
| Jednostka SERWO X-AXIS | Serwo 1000W | Yaskawa/Fuji, Japonia |
| Y-AXIS SERVO jednostka |
SERWO 1800 W |
Yaskawa/Fuji, Japonia |
| Z-AXIS SERVO jednostka | serwo 400W | Yaskawa/Fuji, Japonia |
| Oprogramowanie do cięcia | Profesjonalne oprogramowanie do cięcia CNC | Szanghaj, CYPR |
| Karta we/wy | 32 punkty | CYPCUT |
| Regulator napięcia | Opcjonalny | Chiny |
| Maszyna do cięcia | Precyzyjna suwnica | Producent |
