| Nazwa produktu: | Poziomowanie kręgów 16X2200mm, cięcie blach liniowych ocynkowanych lub węglowych lub ze stali nierdz | Aplikacja: | Zakład produkcyjny Cięcie blach, cięcie na długość, linia do cięcia wzdłużnego |
|---|---|---|---|
| Materiał cewki: | Cewka ze stali węglowej, cewka ze stali nierdzewnej, cewka aluminiowa | Ekran dotykowy: | ViewNiew czy Siemens |
| System sterowania: | PLC Siemensa lub Omrona, | inwerter: | Parker, Eurotherm, Siemens |
| Grubość cewki materiału: | 3-12,0 mm; 4x16mm | Zwinięty identyfikator płyty: | ф508mm -- ф610mm -- ф760mm |
| Max. Maks. Coiled plate OD Płyta zwijana OD: | 2200 mm | Szerokość: | 800 ~ 2200 mm |
| Waga cewki (T): | 30 ton | Linia prędkości: | 0-30 m/min |
| Długość cięcia: | 2000-12000 mm | Precyzja poziomowania: | 0,5 ±mm/m |
| Odwijak: | Hydrauliczny, podwójna głowica | Całkowita moc znamionowa: | 140 -280 kw |
| Napięcie: | 220 V/380 V/415 V/600 V, 50 Hz/60 Hz, 3 fazy | Kolor: | Zielony, niebieski, biały lub dostosowany |
| Gwarancja: | 12 miesięcy po zainstalowaniu i przetestowaniu. | Zapewniona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie techniczne wideo |
| High Light: | Heavy Duty Steel Cut To Length Line,Steel Cut To Length Line CNC,CNC Cr Hr Metalowa maszyna do cięcia wzdłużnego |
||

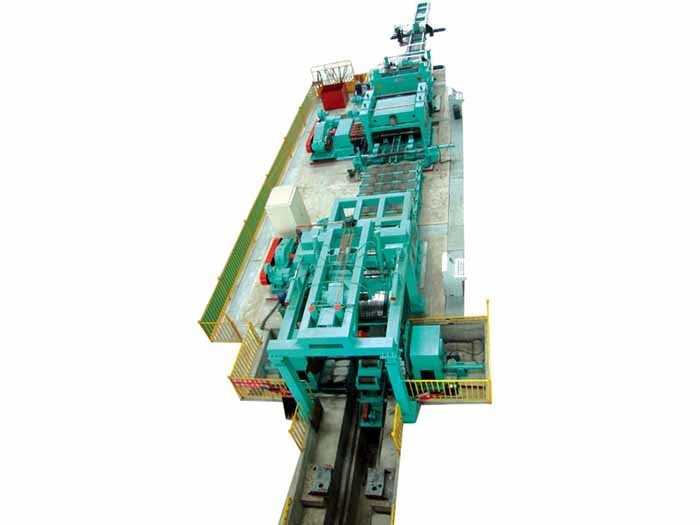

Wyrównywarki i maszyny do cięcia stali HR o dużej wytrzymałości CNC cięte na długość
Wydajność i funkcje:
Ta linia produkcyjna służy do cięcia różnych rodzajów cewek HR na płaskie płyty poprzez proces rozwijania, poziomowania i cięcia.
Linia ta składa się z dwugłowicowego odwijaka cewki, hydraulicznego zaciskarki i obieraczki cewki, poziomicy wstępnej, wyrównywarki urządzenia prowadzącego, miernika długości enkodera, nożyc, układarki, elektrycznego układu sterowania, układu hydraulicznegom itd
PROCES TECHNOLOGICZNY I PARAMETRY:
Proces przycinania krawędzi i poziomowania:
Rozładowywanie – rozwijanie – prasowanie i prowadzenie – szczypanie i poziomowanie wstępne – prowadzenie – przycinanie krawędzi – nawijarka złomu – prowadzenie – poziomowanie – kod i wskaźnik – cięcie na długość – szczypanie i opadanie – zbieranie – rozładowywanie.
Główny parametr techniczny:
| PRZEDMIOT | PARAMETR | |
| Specyfikacje | Materiał | płyta ze stali węglowej Q235 |
| Grubość | 3mm-12mm | |
| Szerokość | 800 mm — 2200 mm | |
| Identyfikator płytki cewki | φ500mm — φ800mm | |
| Płyta cewki OD | φ1000mm — φ2100mm | |
| Maks.waga | 35T | |
| Zakończ specyfikację produktu | Długość pomiarowa do cięcia | 2000 mm — 12000 mm |
|
Precyzja cięcia: Tolerancja długości Tolerancja przekątnej Inni |
±1,5 mm ±2,0 mm zgodnie z zastrzeżeniem GB/T709-88 |
|
| Szybkość poziomowania | 0-26m/min | |
| Przycinanie krawędzi Maksymalna grubość | 12mm | |
|
Szerokość złomu: 3mm-5mm 6mm-12mm |
1,5 razy do 3,0 razy niż grubość cewki Więcej niż grubość cewki |
|
| Elewacja linii | 800 mm | |
| Model | 2-8x2000mm | 3-12x2200mm | 4-16x2200mm |
| Grubość (na podstawie stali typu Q235) | 2-8mm | 3-12mm | 4-16mm |
| Szerokość | 900-2000mm | 900-2200mm | 900-2200mm |
| Waga cewki | 30T | 35T | 35T |
| Tolerancja cięcia | ±1 mm | ±1 mm | ±1 mm |
| Długość cięcia | 1000-8000 mm | 2000-12000 mm | 2000-12000 mm |
| Szybkość poziomowania | 0-28m/min | 0-25m/min | 0-25m/min |
| Zajęty teren | 28x9m | 35x10m | 38x10m |
| Moc | 140kw | 220kw | 280kw |
Złożone urządzenia/wyposażenie:
| NIE. | URZĄDZENIA | ILOŚĆ |
| 1 | Siodło cewki w kształcie litery V | 2 szt |
| 2 | Samochód z cewką hydrauliczną | 1 szt |
| 3 | Odwijak hydrauliczny | 2 szt |
| 4 | Hydrauliczna maszyna do poziomowania wstępnego do prasowania i prowadzenia, głowica łopaty, szczypta | 1 zestaw |
| 5 | Przejściowy stół roboczy nr 1 (4m) | 1 szt |
| 6 | Hydrauliczne urządzenie prowadzące nr 1 | 1 szt |
| 7 | maszyna do przycinania krawędzi | 1 szt |
| 8 | Hydrauliczna nawijarka złomu | 1 zestaw |
| 9 | Przejściowy stół roboczy nr 2 (4m) | 1 szt |
| 10 | Urządzenie prowadzące nr 2 | 1 szt |
| 11 | Maszyna do poziomowania | 1 zestaw |
| 12 | Kod i urządzenie pomiarowe (szczypta płyty tylnej) | 1 zestaw |
| 13 | Nożyce 13×2500mm | 1 szt |
| 14 | Urządzenie do zaciskania wahadła | 1 szt |
| 15 | Wózek do rozładunku (układarka) | 1 zestaw |
| 16 |
Układ hydrauliczny i układ pneumatyczny (źródło powietrza przez użytkownika) |
1 zestaw |
| 17 | Elektryczny system sterowania | 1 zestaw |
