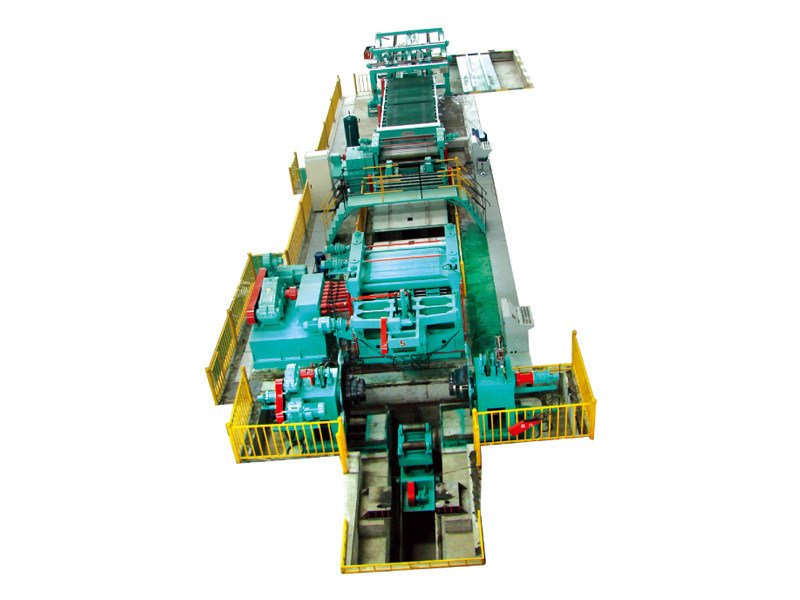

Aluminiowa cewka cięta na długość Maszyna Linia do cięcia wzdłużnego cewki ze stali nierdzewnej

Maszyny do poziomowania i cięcia cewek ze stali HR i walcowanej na zimno do stali węglowej, stali nierdzewnej i cewki aluminiowej

Wydajność i funkcje:

Ta seria linii do cięcia na długość służy do cięcia różnego rodzaju cewek HR / wytrawiania na płaskie płyty poprzez proces rozwijania, poziomowania i cięcia.

Linia ta składa się z wózka cewki, rozwijarki dwugłowicowej, hydraulicznej obieraczki do zaciskania i cewki, wyrównywacza wstępnego, urządzenia prowadzącego, wyrównywacza końcowego, miernika długości serwomechanizmu, nożyc, przenośnika taśmowego, tramwaju wyładowczego, układarki, wózka wyładowczego, elektrycznego układu sterowania, układu hydraulicznego systemem itp.

Linia do odwijania i wyrównywania blachy CNC służy głównie do wyrównywania cewek walcowanych na zimno i walcowanych na gorąco na różne rozmiary arkuszy o stałej długości.Ma zastosowanie do produkcji pojazdów, sprzętu gospodarstwa domowego, rozdzielnic, stalowych artykułów biurowych, artykułów kuchennych ze stali nierdzewnej, produkcji maszyn i innych gałęzi przemysłu.

Ta linia dotyczy:

1. Materiał płyty cewki: stal węglowa (płyta trawiąca ≤4mm)
2. Grubość zwoju taśmy: 1-6mm
3. Szerokość zwijanej płyty przetwarzalnej: 800-2000 mm
4. Płyta zwijana ID: ф508mm - ф610mm - ф760mm
5. Płyta zwijana OD: ≤ф2200mm
6. Waga zwiniętej blachy: 30T

Parametr techniczny:

1. Prędkość poziomowania: 0-80m/min
2. Precyzja długości cięcia: ± 0,5 mm (o grubości 2 mm, długość 2000 mm)
3. Tolerancja przekątnej: ± 1,0 mm (o długości 2000 mm)
4. Szybkość cięcia: ≤20szt/min (o długości 2000mm)
5. Długość układania materiału: 1000-6000 mm (strona i tył urządzenia wyładowczego, każdy zestaw)
6. Maks.wysokość do sztaplowania: 500mm
7. Całkowita moc silnika: ok. 240KW

Złożone urządzenie:

1. Siodło cewki;
2. Samochód cewki;
3. Hydrauliczny rozwijacz rozprężny;
4. Prasowanie i prowadzenie hydrauliczne, urządzenie z głowicą łopaty;
5. Szczypta i wyrównywarka;
6. Most pośredni;
7. Urządzenie rejestru bocznego;
8. Maszyna do poziomowania (poziomowanie końcowe) i maszyna do pomiaru długości;
9. Maszyna do cięcia na długość;
10. Przenośnik taśmowy;
11. Rama do kolekcji;
12. Stół podnoszący w kształcie litery X;
13. Rozładunek samochodu 2 zestawy (bok i tył, każdy po jednym zestawie);
14. Hydrauliczny układ pneumatyczny;
15.  System elektryczny
