Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Poziomowanie kręgów 25X2500mm, cięcie blach liniowych ocynkowanych lub węglowych lub ze stali nierdz | Materiał cewki: | Cewka ze stali węglowej HR, gruba Cewka ze stali nierdzewnej |
|---|---|---|---|
| Aplikacja: | Zakład produkcyjny Wyrównywanie zwojów blachy, Ścinanie, tyczenie, Linia do cięcia na długość | Ekran dotykowy: | ViewNiew czy Siemens |
| System sterowania: | PLC Siemensa lub Omrona, | inwerter: | Parker, Eurotherm, Siemens |
| Grubość cewki materiału: | 6-20.0mm; 6-20,0 mm; 8-25mm 8-25mm | Zwinięty identyfikator płyty: | ф508mm - ф760mm |
| Max. Maks. Coiled plate OD Płyta zwijana OD: | 2500 mm | Szerokość: | 800 ~ 2500 mm |
| Waga cewki (T): | 35 ton | Linia prędkości: | 0-18 m/min |
| Długość cięcia: | 2000-12000 mm | Precyzja cięcia: | 1,0 ±mm/m |
| Odwijak: | Hydrauliczny, podwójna głowica | Całkowita moc znamionowa: | 420 -480 kw |
| Napięcie: | 220 V/380 V/415 V/600 V, 50 Hz/60 Hz, 3 fazy | Obszar okupowany: | 42x11M, 45x11,5M |
| Kolor: | Zielony, niebieski, biały lub dostosowany | Gwarancja: | 12 miesięcy po zainstalowaniu i przetestowaniu. |
| Zapewniona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie techniczne wideo | ||
| High Light: | Automatyczna cewka cięta na długość linii,cewka aluminiowa cięta na długość linii,walcowana na gorąco aluminiowa maszyna do cięcia wzdłużnego |
||

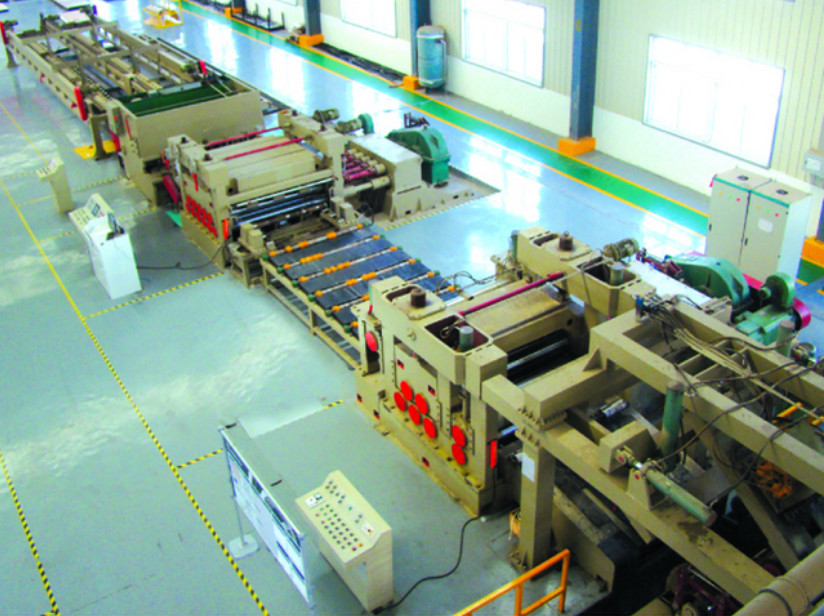

Walcowana na gorąco gruba stalowa cewka automatyczna maszyna do poziomowania i cięcia na długość linii
Opis produktu:
Linia cięcia na wymiar Seria CTL
Linia cięcia na długość jest zwykle używana do zadań takich jak rozwijanie, prostowanie, mierzenie, cięcie poprzeczne na długość i układanie w stosy różnych materiałów, takich jak cewki ze stali węglowej walcowanej na gorąco, blacha biała, stal nierdzewna i inne rodzaje metali z powlekanymi powierzchniami.
Cechy linii cięcia na długość:
1. Nasza linia cięcia na długość wykorzystuje podawanie z rolki, napęd silników prądu stałego.
2. Posiada w pełni cyfrowy system kontroli długości, który zapewnia szybkie pozycjonowanie z niewielkim błędem.
3. Ma twardą chromowaną powierzchnię i jest trwały i odporny na ścieranie.
4. Używany wraz z nożycami hydraulicznymi do szybkiego ścinania i wygodnej regulacji luzu.
5. Nasza linia cięcia na długość nadaje się do stali węglowej walcowanej na gorąco, blachy białej, stali nierdzewnej i innych rodzajów metali z powlekanymi powierzchniami.
Korzyść:
1. Wysoki stopień automatyzacji, łatwa i niezawodna obsługa
2. Wysoka precyzja długości, wysoka płaskość blachy
3. Dobre układanie zamówień
PROCES TECHNOLOGICZNY I PARAMETRY:
Proces poziomowania i cięcia linii:
Rozładowanie — rozwijanie — prasowanie i prowadzenie — szczypanie i poziomowanie wstępne — prowadzenie — poziomowanie—przewodnictwo— kod i miernik — cięcie na długość — szczypanie i spadanie — zbieranie — rozładowywanie.
Główny parametr techniczny:
| Model | 6-20x2200mm | 8-25x2500mm |
| Grubość (w oparciu o typ stali Q235) | 6-20mm | 8-25mm |
| Szerokość | 900-2200mm | 900-2500 mm |
| Waga cewki | 35T | 35T |
| Tolerancja cięcia | ±1 mm | ±1 mm |
| Długość cięcia | 2000-12000 mm | 2000-12000 mm |
| Szybkość poziomowania | 0-18m/min | 0-18m/min |
| Zajęty teren | 42x11m | 45x11,5m |
| Moc | 420kw | 480kw |
Złożone urządzenia/wyposażenie:
| NIE. | URZĄDZENIA | ILOŚĆ |
| 1 | Siodło cewki w kształcie litery V | 2 szt |
| 2 | Wózek z cewką hydrauliczną | 1 szt |
| 3 | Odwijak hydrauliczny | 2 zestawy |
| 4 | Hydrauliczna maszyna do poziomowania wstępnego do prasowania i prowadzenia, głowica łopaty, szczypta | 1 zestaw |
| 5 | Przejściowy stół roboczy nr 1 | 1 szt |
| 6 | Hydrauliczne urządzenie prowadzące nr 1 | 1 szt |
| 7 | Przejściowy stół roboczy nr 2 | 1 szt |
| 8 | Hydrauliczne urządzenie prowadzące nr 2 | 1 szt |
| 9 | Maszyna do poziomowania | 1 zestaw |
| 10 | Kod i urządzenie pomiarowe (szczypta płyty tylnej) | 1 zestaw |
| 11 | Hydrauliczna maszyna do cięcia | 1 szt |
| 14 | Urządzenie do zaciskania wahadła | 1 szt |
| 15 | Wózek do rozładunku (układarka) | 1 zestaw |
| 16 |
Stacja hydrauliczna i układ pneumatyczny (źródło powietrza przez użytkownika) |
1 zestaw |
| 17 | Elektryczna szafa sterownicza | 1 zestaw |
