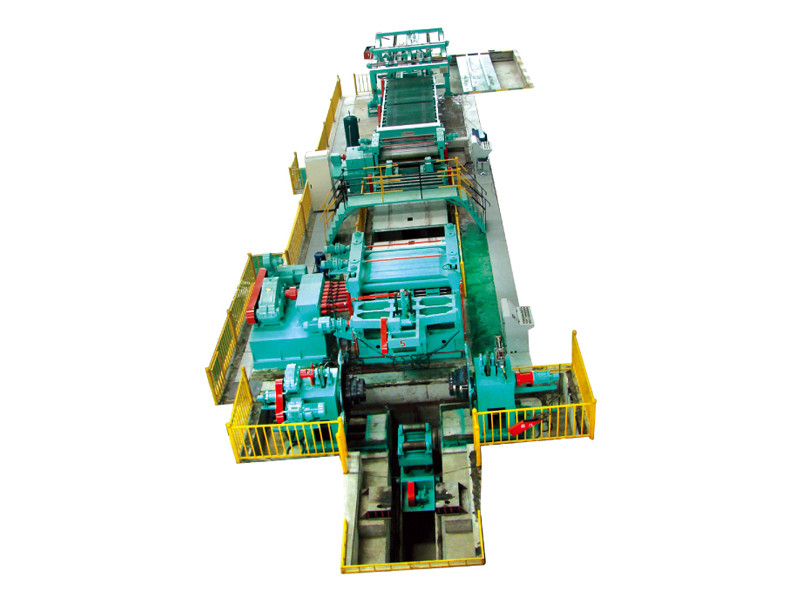

Walcowana na gorąco linia do cięcia wzdłużnego Hr Trawiąca stalowa cewka do cięcia wzdłużnego Uncoiler Shearing Stacking

HR / trawiąca cewka stalowa rozwijanie-poziomowanie-ścinanie-układanie Linia produkcyjna CNC do cięcia na długość

Wydajność i funkcje:

1. Wysoka precyzja.Wyjątkowo doskonała płaskość arkuszy dzięki zastosowaniu niwelatorów „czterorzędowych” i „sześciopiętrowych”.

2. Eliminacja fal brzegowych i spękań środkowych poprzez zbliżenie rzędów rolek podporowych w prostowarce.

3. Wysoka zdolność produkcyjna i szybkość przepływu dzięki rygorystycznemu naśladowaniu czasów oprzyrządowania i wysokich prędkości produkcji.

4. Dokładna dokładność cięcia i kątowość arkuszy.

5. Cięcie z małym zadziorem nożycami do krawędzi i nożycami do cięcia na długość.

6. Wysoka dokładność sztaplowania dzięki zastosowaniu indywidualnych systemów sztaplowania.

Ta linia dotyczy:

1. Materiał płyty cewki: stal węglowa (płyta trawiąca ≤4mm)
2. Grubość zwoju taśmy: 1-6mm
3. Szerokość zwijanej płyty przetwarzalnej: 800-2000 mm
4. Płyta zwijana ID: ф508mm - ф610mm - ф760mm
5. Płyta zwijana OD: ≤ф2200mm
6. Waga zwiniętej blachy: 30T

Parametr techniczny:

1. Prędkość poziomowania: 0-60m/min
2. Precyzja długości cięcia: ± 0,5 mm (o grubości 2 mm, długość 2000 mm)
3. Tolerancja przekątnej: ± 1,0 mm (o długości 2000 mm)
4. Szybkość cięcia: ≤20szt/min (o długości 2000mm)
5. Długość układania materiału: 1000-6000 mm (strona i tył urządzenia wyładowczego, każdy zestaw)
6. Maks.wysokość do sztaplowania: 500mm
7. Całkowita moc silnika: ok. 240KW

Złożone urządzenie:

1. Siodło cewki;
2. Wózek cewki;
3. Podwójny rozwijacz hydrauliczny;
4. Prasowanie i prowadzenie hydrauliczne, urządzenie z głowicą łopaty;
5. Szczypta i wyrównywarka;
6. Most pośredni;
7. Urządzenie rejestru bocznego;
8. Maszyna do poziomowania i maszyna do pomiaru długości;
9. Urządzenie ścierające;
10. Przenośnik taśmowy;
11. Rama do kolekcji;
12. Stół podnoszący w kształcie litery X;
13. Rozładunek samochodu 2 zestawy;
14. Układ hydrauliczny i pneumatyczny;
15.  Szafy elektryczne i panel operacyjny
