Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Cewki stalowe 6X1600mm Cięcie poziome i cięcie połączone Linia, cięcie wzdłużne ocynkowane, węglowe, | Aplikacja: | Obróbka blach, poziomowanie wzdłużne, cięcie na długość i cięcie cewki stalowej |
|---|---|---|---|
| Materiał cewki: | Cewka ze stali węglowej, cewka ze stali nierdzewnej, cewka aluminiowa | Surowiec: | stal węglowa, blacha ocynkowana, stal nierdzewna; |
| Materiał cewki Grubość: | 1-6mm; 1-6mm; 2-8mm; 2-8mm; 3-12mm 3-12mm | Waga cewki (T): | 30 ton |
| Rozwijak: | Hydrauliczna, podwójna głowica | Szerokość: | 800~2200mm |
| Prędkość cięcia: | 0-50m/min | Prędkość poziomowania i cięcia: | 0-28m/min |
| Min. Min. Slitting Width Szerokość cięcia: | 25mm; 25mm; 100mm 100mm | Liczba linii do cięcia wzdłużnego: | 5 - 30 linii |
| Ekran dotykowy: | ZobaczNiew lub Siemens | System sterowania: | Siemens lub Omron PLC, |
| Falownik: | Parker, Eurotherm, Siemens | Całkowita moc znamionowa: | 300kw - 1050kw |
| Napięcie: | 220V/380V/415V/600V, 50HZ/60HZ,3Ph | Wysokość działania: | 600mm - 800mm |
| Średnica sworznia noża: | dia. śr. 320mm 320mm | Materiał noża: | H13K |
| Kolor: | Niebieski, biały lub dostosowany | Zajęty obszar: | 38x12M; 38x12M; 56x12M 56x12M |
| Poręczenie: | 12 miesięcy | Zapewniona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie techniczne wideo |
| Nazwa: | HR Cewka stalowa cięta na długość, automatyczna mini maszyna do cięcia wzdłużnego, maszyna do cięcia | ||
| High Light: | odwijarka cięta na długość,odwijarka poziomująca Linia cewki cięta na długość,linia cewki cięta na długość do laminowania transformatora |
||

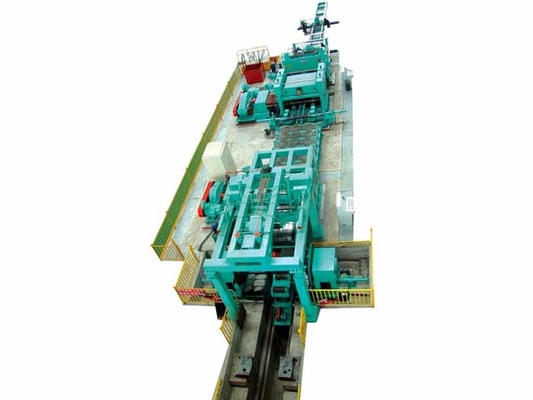

Kombinowana linia produkcyjna do rozwijania kręgów walcowanych na gorąco, rozcinania, wyrównywania i cięcia na długość
Wydajność i funkcje:
Ta połączona linia produkcyjna składa się z rozwijarki, podajnika, szczypiec, prostownicy wstępnej, nożyc do złomu, wymienianej podwójnej krajarki, zwijarki złomu, prostownicy precyzyjnej, nożyc, układarki, rozwijarki itp. służy do cięcia zwoju stali na wymaganą szerokość i długość, dzięki czemu co do produkcji materiału do produkcji konstrukcji stalowej, belki H, belki samochodowej, spawania rur, formowania na zimno, wykrawania itp.
Linia do cięcia wzdłużnego PLCsterowanie, interfejs człowiek-maszyna, zgodnie z wysokim stopniem automatyzacji, prosta obsługa i niezawodność.
Może być stosowany do obróbki zwojów metalowych ze stali nierdzewnej, stali węglowej, żelaza, aluminium, taśmy ocynkowanej, miedzi i innych materiałów.Jest szeroko stosowany w spawaniu rur, samochodów, zegarków, metalowych materiałów budowlanych, zakładów przemysłowych i innych dziedzin.
Proces technologiczny:
Przebieg procesu,
Przebieg procesu: podawanie ━ rozwijanie ━ prowadzenie docisku ━ wstępna korekcja zacisku ━ Niwelacja zgrubna━ cięcie głowicy tnącej ━ przejściowy stół roboczy ━ prowadzenie ━ Rozcinanie (podwójne gniazdo ostrzy) ━ odbieranie drutu Wstępna separacja i mechanizm prasy ━ stół przejściowy ━ prowadzenie ━ poziomowanie ━ cięcie na wymiar ━ cięcie poprzeczne ━ wykrawanie ━ rozładunek ━ pakowanie ręczne.
Główne parametry techniczne SLC-(1-6)x1600mm,
| 1. | Materiał |
Stal węglowa walcowana na gorąco σb≤460MPa σs≤235MPa |
| 2. | Grubość stali | 1mm~6mm |
| 3. | Szerokość stali | 800~1600mm |
| 4. | Cewka OD | 800~2000mm |
| 5. | Identyfikator cewki | Φ508━Φ610mm━Φ760mm |
| 6. | Waga cewki stalowej | 30T |
| 7. | Średnica sworznia noża | Φ320mm； |
| 8. | Twardość ostrza | HRC56°—59° |
| 9. | Specyfikacja ostrza |
Φ320mm×φ480mm×10mm Φ320mm×φ480mm×20mm |
| 10. | Materiał ostrza | H13K |
| 11. | Ilość szczelin |
6mm/24 paski 5mm/30 pasków 4mm/35 pasków 3mm/40 pasków |
| 12. | Średnica rolki prostującej | Φ160mm |
| 13. | Odległość wałka prostującego | Φ188mm |
| 14. | Krajobraz cięty na długość | 2000mm – 6100mm |
| 15. | Dokładność szerokości cięcia | ± 0,1 mm |
| 16. | Precyzja długości cięcia | ± 1,5 mm |
| 17. | Precyzja po przekątnej | ± 1,5 mm |
| 18. | Min.Szerokość cięcia | 25mm |
| 19. | Prędkość cięcia | 0-50m/min |
| 20. | Prędkość poziomowania | 0-28m/min |
| 21. | Maks.Grubość cięcia | 6mm |
| 22. | Szerokość nawijarki złomu | ≥1,5 razy grubości płyty |
| 23. | Wysokość stołu roboczego | 800mm |
| 24. | Moc | 380V/50HZ/3ph |
Parametry techniczne:
| Model | 3-12x2200mm | 4-16x2200mm | 5-20x2200mm |
| Grubość (w oparciu o stal typu Q235) | 3-12mm | 4-16mm | 5-20mm |
| Szerokość | 900-2200mm | 900-2000mm | 900-2200mm |
| Waga cewki | 35T | 35T | 35T |
| Szerokość końcowa | ≥80mm | ≥100mm | ≥150mm |
| Paski do cięcia | ≤7 | ≤5 | ≤3 |
| Prędkość siedzenia | 0-30m/min | 0-25m/min | 0-20m/min |
| Zajęty obszar | 48x11m | 50x11m | 56x11m |
| Moc | 630kW | 820kW | 1050 kW |
Główne elementy Linii:
| Nie | Nazwa | Ilość |
| 1. | Platforma magazynowa typu V | 2 rozdziały |
| 2. | Hydrauliczny wózek do karmienia | 1 jednostka |
| 3. | Hydrauliczna odwijarka dwugłowicowa | 1 para |
| 4. | Prasa hydrauliczna i urządzenie do poziomowania zgrubnego | 1 jednostka |
| 5. | Nożyce hydrauliczne (głowica płyty tnącej) | 1 jednostka |
| 6. | Tabela przejść 1 | 1 jednostka |
| 7. | Hydrauliczny mechanizm prowadzący 1 | 1 jednostka |
| 8. | Krajalnica (podwójna wymiana krajalnic) | 2 rozdziały |
| 9. | Hydrauliczna nawijarka złomu | 2 rozdziały |
| 10. | Wstępna separacja i mechanizm materiałów prasujących | 1 jednostka |
| 11. | Tabela przejść 2 | 1 jednostka |
| 12. | Hydrauliczny mechanizm prowadzący 2 | 1 jednostka |
| 13. | Prostownica (Leveler) | 1 jednostka |
| 14. | Mechanizm cięcia na długość | 1 jednostka |
| 15. | Nożyce hydrauliczne 8x2000mm | 1 jednostka |
| 16. | Hydrauliczna platforma podnosząca typu X | 1 jednostka |
| 17. | Platforma wyładowcza lewa/prawa | 2 rozdziały |
| 18. | System hydrauliczny | 1 zestaw |
| 19. | System pneumatyczny | 1 zestaw |
| 20. | Elektryczny system sterowania | 1 zestaw |
