Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | 16X2200mm Grube cewki stalowe Cięcie wzdłużne, cięcie wzdłużne ocynkowane, węglowe, cewka ze stali n | Aplikacja: | Obróbka blach, cięcie na długość, linia do cięcia wzdłużnego |
|---|---|---|---|
| Materiał cewki: | Cewka ze stali węglowej, cewka ze stali nierdzewnej, cewka aluminiowa | Surowiec: | stal węglowa, blacha ocynkowana, stal nierdzewna; |
| Materiał cewki Grubość: | 3-12mm; 3-12mm; 4-16mm 4-16mm | Waga cewki (T): | 35 ton |
| Rozwijak: | Hydrauliczna, podwójna głowica | Szerokość: | 900~2200mm |
| Linia prędkości: | 0-30m/min | Min. Min. Slitting Width Szerokość cięcia: | 80mm; 80mm; 100mm 100mm |
| Liczba linii do cięcia wzdłużnego: | 5 - 7 linii | Ekran dotykowy: | ZobaczNiew lub Siemens |
| System sterowania: | Siemens lub Omron PLC, | Falownik: | Parker, Eurotherm, Siemens |
| Całkowita moc znamionowa: | 480kw - 650kw | Napięcie: | 220V/380V/415V/600V, 50HZ/60HZ,3Ph |
| Wysokość działania: | 600mm - 800mm | Kolor: | Niebieski, biały lub dostosowany |
| Zajęty obszar: | 35x12M; 35x12M; 38x12M 38x12M | Poręczenie: | 12 miesięcy |
| Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie techniczne wideo | Nazwa: | HR Cewka stalowa cięta na długość, automatyczna mini maszyna do cięcia wzdłużnego, maszyna do cięcia |
| High Light: | latające nożyce cięte na długość linii PSL,latające nożyce Cewka cięte na długość Linie PSL,cięte na długość linie cewki PSL |
||

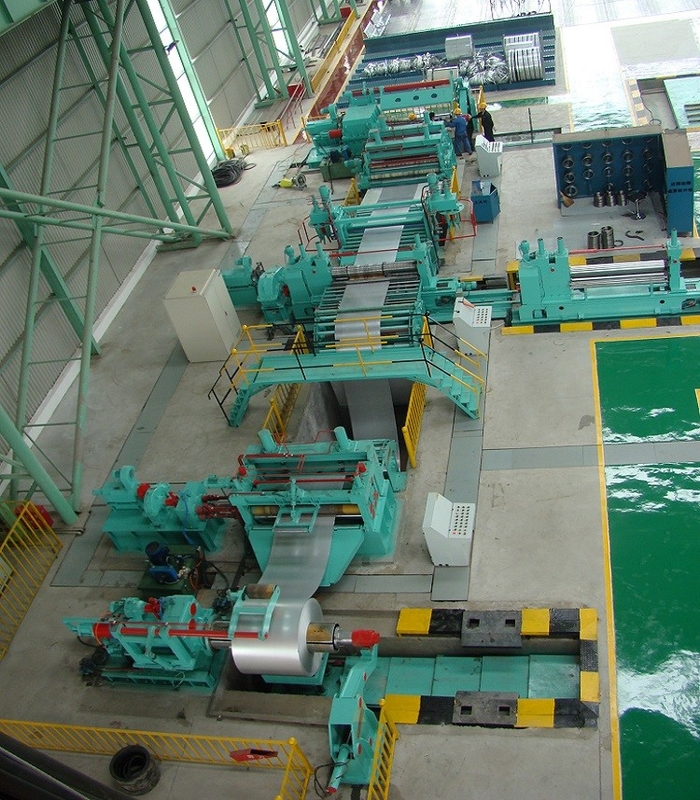

Pełna automatyczna maszyna do cięcia wzdłużnego cewki o wysokiej precyzji z podwójną linią do cięcia wzdłużnego;
Wydajność i funkcje:
Linia do cięcia wzdłużnego cewki HR / wytrawiania składa się z rozwijarki, podajnika, szczypiec, wyrównywacza wstępnego, nożyc do złomu, wymienianych podwójnych krajarek, nawijarki złomu i nawijarki itp.
Linia do cięcia wzdłużnego PLCsterowanie, interfejs człowiek-maszyna, zgodnie z wysokim stopniem automatyzacji, prosta obsługa i niezawodność.
Precyzyjna linia do cięcia wzdłużnego cewki ze stali nierdzewnej jest profesjonalnym sprzętem do wzdłużnego cięcia stalowej cewki na małe cewki.Sprzęt charakteryzuje się wysoką precyzją, szybkością i prostą obsługą.
Może być stosowany do obróbki zwojów metalowych ze stali nierdzewnej, stali węglowej, żelaza, aluminium, taśmy ocynkowanej, miedzi i innych materiałów.Jest szeroko stosowany w spawaniu rur, samochodów, zegarków, metalowych materiałów budowlanych, zakładów przemysłowych i innych dziedzin.
Proces technologiczny:
PrzechowywaniePodawanie ━ rozwijanie ━ dociskanie ━ zaciskanie ━ wstępne prostowanie ━ nożyce głowicy tnącej ━ stół przejściowy 1 ━ prowadzenie ━ nożyce wzdłużne ━ drut przycinający ━ stół przejściowy 2 ━ wstępne rozdzielanie ━ mechanizm napinający ━ hydrauliczny mechanizm składania ━ hydrauliczny podział ciśnienia ━ nawijanie ━ nawijaniepakowanie ręczne ━ rozładowywanie.
Parametry techniczne:
| Model | 3-12x2200mm | 4-16x2200mm |
| Grubość (w oparciu o stal typu Q235) | 3-12mm | 4-16mm |
| Szerokość | 900-2200mm | 900-2000mm |
| Waga cewki | 35T | 35T |
| Szerokość wykończenia | ≥80mm | ≥100mm |
| Paski do siedzenia | ≤7 | ≤5 |
| Prędkość cięcia | 0-30m/min | 0-25m/min |
| Zajęty obszar | 35x11m | 38x11m |
| Moc | 480kW | 650kW |
Główne elementy Linii:
| Nie. | Nazwa sprzętu | Ilość |
| 1 | Platforma wyładowcza w kształcie litery V | 2 szt. |
| 2 | hydrauliczny wózek podający | 1 zestaw |
| 3 | Hydrauliczna maszyna do rozładowywania cewki | 2 zestawy |
| 4 | Rysunek ciśnienia hydraulicznego, głowica łopaty i główna prostownica zaciskowa | 1 zestaw |
| 5 | Nożyce do cięcia 16x2500 | 1 zestaw |
| 6 | Ławka przejściowa 1 | 1 zestaw |
| 7 | mechanizm rolki prowadzącej | 1 zestaw |
| 8 | Jednostka rozcinająca, podkładka, gumowy pierścień i ostrze | 2 zestawy |
| 9 | hydrauliczne urządzenie do złomowania krawędzi | 2 zestawy |
| 10 | Ławka przejściowa 2 | 1 zestaw |
| 11 | Urządzenie napinające przed dystrybucją | 1 zestaw |
| 12 | Hydrauliczna falcerka | 1 zestaw |
| 13 | hydrauliczna maszyna do prasowania i rozdzielania, | 1 zestaw |
| 14 | hydrauliczna jednostka nawijająca, | 1 zestaw |
| 15 | hydrauliczne siedzenie podporowe | 1 zestaw |
| 16 | hydrauliczny wózek rozładunkowy | 1 zestaw |
| 17 | system hydrauliczny | 1 zestaw |
| 18 |
Elektryczny system sterowania
|
1 zestaw |
