Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Cewki stalowe 8X2000mm Cięcie wzdłużne, cięcie wzdłużne ocynkowane, węglowe, cewka ze stali nierdzew | Aplikacja: | Obróbka blach, cięcie na długość, linia do cięcia wzdłużnego |
|---|---|---|---|
| Materiał cewki: | Cewka ze stali węglowej, cewka ze stali nierdzewnej, cewka aluminiowa | Materiał cewki Grubość: | 1-6.0mm; 1-6.0mm; 2-8mm 2-8mm |
| Waga cewki (T): | 30 ton | Szerokość: | 900 ~ 2000 mm |
| Linia prędkości: | 0-50m/min | Min. Min. Slitting Width Szerokość cięcia: | 50mm; 50mm; 70mm 70mm |
| Liczba linii do cięcia wzdłużnego: | 8 - 10 linii | Ekran dotykowy: | ZobaczNiew lub Siemens |
| System sterowania: | Siemens lub Omron PLC, | Rozwijak: | Hydrauliczny |
| Falownik: | Parker, Eurotherm, Siemens | Wysokość działania: | 600mm - 800mm |
| Całkowita moc znamionowa: | 320kw - 340kw | Napięcie: | 220V/380V/415V/600V, 50HZ/60HZ,3Ph |
| Kolor: | Niebieski, biały lub dostosowany | Zajęty obszar: | 28x11M; 28x11M; 30x11M 30x11M |
| Poręczenie: | 12 miesięcy | Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie techniczne wideo |
| High Light: | Automatyczne maszyny do cięcia wzdłużnego PSL,krajarki rolkowe do blachy PSL,linie do cięcia wzdłużnego PSL |
||

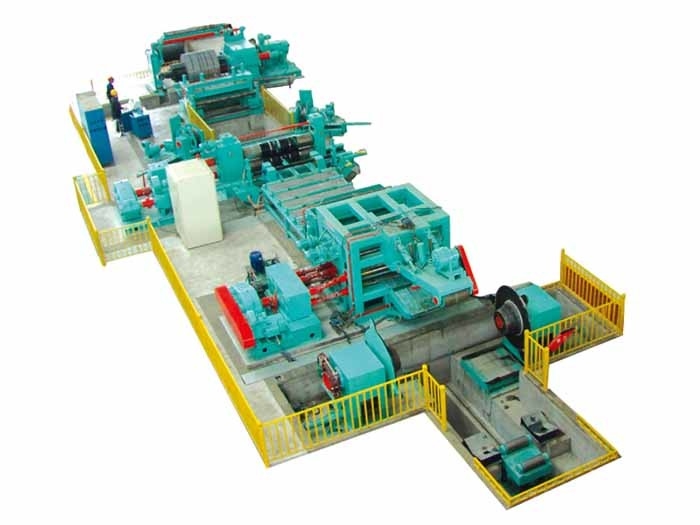

Produkcja blachy Automatyczna linia produkcyjna do rozwijania, cięcia i odwijania stali Steel Coil
Wydajność i funkcje:
Linia do cięcia wzdłużnego cewki HR / wytrawiania składa się z rozwijarki, podajnika, szczypiec, wyrównywacza wstępnego, nożyc do złomu, krajarki, nawijarki złomu i nawijarki itp.
Służy do rozcinania szerokiego surowego kręgu na wąskie paski w celu przygotowania materiału do kolejnych procesów, takich jak frezowanie.spawanie rur, formowanie na zimno.formowanie stemplem itp. Ponadto linia ta może również ciąć wszystkie rodzaje metali nieżelaznych poprzez wymianę ostrzy z różnych materiałów.
Linia do cięcia wzdłużnego PLCsterowanie, interfejs człowiek-maszyna, zgodnie z wysokim stopniem automatyzacji, prosta obsługa i niezawodność.
Proces technologiczny:
Podawanie ━ rozwijanie ━ prasowanie ━ zaciskanie ━ wstępne prostowanie ━ nożyce tnące ━ stół przejściowy ━ prowadnica ━ nożyce wzdłużne ━ drut przycinający ━ stół przejściowy ━ wstępna separacja ━ mechanizm napinający ━ hydrauliczny mechanizm składania ━ hydrauliczny rozdzielacz ciśnienia ━ nawijanie ━ pakowanie ręczne ━ rozładunek.
Parametry techniczne:
| Model | 1-6x2000mm | 2-8x2000mm |
| Grubość | 1-6mm | 2-8mm |
| Szerokość | 900-2000mm | 900-2000mm |
| Waga cewki | 30T | 30T |
| Szerokość wykończenia | ≥50mm | ≥70mm |
| Pasy do cięcia wzdłużnego | ≤10 | ≤8 |
| Prędkość siedzenia | 0-50m/min | 0-40m/min |
| Zajęty obszar | 28x11m | 30x11m |
| Moc | 320kW | 340kW |
Główne elementy Linii:
1. Stół do wstępnego rozładowania w kształcie litery V
2. hydrauliczny wózek podający
3. Hydrauliczna maszyna do rozładowywania stożka
4. Rysunek ciśnienia hydraulicznego, głowica łopaty i prostownik główny mocujący
5. Jedno nożyce do cięcia 16x2500
6. stół przejściowy
7. mechanizm rolki prowadzącej
8. zespół nożyc wzdłużnych, podkładka, gumowy pierścień i ostrze
9. hydrauliczny mechanizm złomowania krawędzi
10. stół przejściowy
11. mechanizm naciągu wstępnego dystrybucji
12. hydrauliczny mechanizm składania
13. hydrauliczny mechanizm docisku i dystrybucji
14. hydrauliczna jednostka nawijająca;
15. hydrauliczne siedzenie podporowe
16. hydrauliczny wózek rozładunkowy
17. układ hydrauliczny
18. Elektryczny system sterowania
