Szczegóły Produktu:
Zapłata:
|

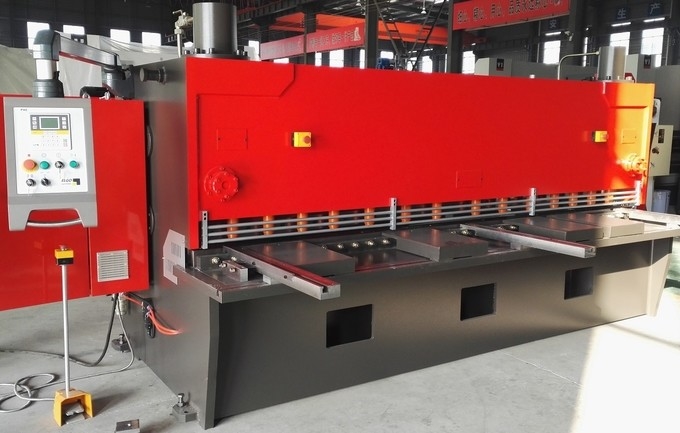

| Nazwa produktu: | Hydrauliczne nożyce CNC zapobiegające skręcaniu | Stan: | Nowy |
|---|---|---|---|
| Aplikacja: | Przemysłowe cięcie metali, maszyna do cięcia blach | Materiał do cięcia: | Stal węglowa Aluminium, płyta stalowa MS / SS / GI itp. |
| Tryb sterowania: | Sterownik NC/CNC ELGO P40T, Delem DAC360T | Oś kontrolna: | Zderzak tylny, kąt cięcia, długość cięcia i prześwit ostrzy |
| Głównym silnikiem: | Normalny silnik, silnik serwo oszczędza energię | Luka w gardle: | 100mm, 500mm |
| Zderzak wsteczny: | Śruba kulowa + prowadnica liniowa, przesuw 750mm | Silnik tylnego zderzaka: | serwosterownik |
| Wspornik tylny: | Tylne pneumatyczne urządzenie wspomagające cięcie cienkiej blachy | Kolor: | Biały + niebieski, szary czarny + biały, dostosowany |
| Napięcie: | 220V/380V/400V 50HZ/60HZ | Zapewniona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie online, wsparcie techniczne wideo |
| Gwarancja: | 1 rok | ||
| High Light: | Cnc Metal Shearing Machine 100mm,380V Cnc Metal Shearing Machine,100mm hydrauliczne nożyce do cięcia |
||
| Model opcjonalny | Producent | Uwagi | |
|---|---|---|---|
| System CNC | P40T DAC360 |
ELGO DELEM |
|
| System hydrauliczny | Główne zawory elektromagnetyczne | Rexroth | |
| Tylny miernik |
Siłownik Śruba kulkowa + prowadnica liniowa |
ESTUN TAJWAN |
|
| Pompa olejowa | Pompa oleju przekładni wewnętrznej | Alllead | |
| Główne zasilanie |
Normalny silnik, Silnik serwo (opcjonalnie) |
Chiny VEICHI |
|
| Przedni stół roboczy | Regał na duże palety i piłki | PSL | |
| Środki bezpieczeństwa |
Zabezpieczenie przednich ogrodzeń stalowych Powrót bezpieczne zabezpieczenie czujnika (opcja) |
PSL | |
| System wspomagający cięcie wsteczne | Pneumatyczny | PSL | |
| Prześwit ostrza | Zmotoryzowana regulacja | PSL | |
| Części elektryczne | Przekaźnik Schneidera, stycznik | Schneidera | |
| Przełącznik nożny | Koreański pedał pionowy Kacon | Kaconkoreański |
1.Przyjęcie metody analizy elementów skończonych UG, pomocniczego projektu CAD, integralnego spawania i eliminacji drgań wewnętrznych oraz metod ogrzewania, aby obrabiarka miała wyższą sztywność i odporność na wibracje.Konstrukcja uchwytu narzędziowego typu bramowego, automatyczna precyzyjna regulacja luzu ostrza, akumulacyjny powrót azotu, hydrauliczny układ zapobiegający skręcaniu tylnego cięcia.
3. Ta maszyna do ścinania jest maszyną wielofunkcyjną.Sterownik CNC do ELGO P40T lub DELEM DAC360Tzapewniają przyjazne dla użytkownika i wszechstronne rozwiązanie sterowania dotykowego nożycami.Na żądanie można sterować wieloma osiami tylnego zderzaka, kątem cięcia, długością skoku, odstępem/luzem ostrzy oraz tylnym podparciem góra/dół, w oparciu o najnowocześniejszą elektronikę.Poprawia skuteczność i jakość strzyżenia.
4. Wprowadzając zaawansowaną europejską technologię i przyjmując zintegrowany hydrauliczny układ sterowania, ma dobrą niezawodność.bardziej niezawodne i łatwe w utrzymaniu.silniki Siemensa,Układ hydrauliczny wykorzystuje akumulator pęcherzowy jako pomocnicze źródło energii i jednocześnie amortyzuje uderzenia ciśnienia w układzie, dzięki czemu obrabiarka pracuje płynnie, a hałas jest niski.W nożycach zastosowano pompy Alllead i zawory hydrauliczne Rexroth.
5. Tylny miernik jest zmontowany z precyzyjną śrubą kulową i prowadnicą liniową.bieg tylnego zderzaka jest regulowany przez silnik serwo i jest łatwo regulowany i wyświetlany przez sterownik CNC Niemcy ELGO P40T, Delem DAC360T.
6. Wyposażone wyrównanie oświetlenia, łatwe do wyrównania podczas ścinania.specjalnie dla niektórych użytkowników, którzy najpierw muszą zmierzyć różne rozmiary z dwóch stron, a następnie przyciąć zgodnie z zmierzoną linią.
7.Profesjonalna konstrukcja uchwytu narzędziowego typu bramowego.Bezpieczne ogrodzenia zostały zamontowane na maszynie, aby ręce nie dostały się do uchwytu i cięcia łysin oraz aby zapewnić bezpieczeństwo pracy pracowników.
Uniwersalny stół podtrzymujący kulę transportową został przystosowany do zmniejszenia pracochłonności operatora.
8. Nasza standardowa maszyna to zbrojony normalny silnik.Ale teraz jeden nowy silnik serwo o dużej mocy można zastosować do naszej hydraulicznej nożycy do płyt.Główny silnik serwo może zaoszczędzić energię i ochronę środowiska oraz obniżyć koszty produkcji.
Normalny silnik Servosilnik
Specyfikacje ścinania QC11K-6x4000,
| Rodzaj | QC11K-6x4000 |
| Maks.Grubość cięcia |
6mm (stal miękka) 3mm (stal nierdzewna) |
| Maks.Szerokość cięcia | 4000mm |
| Uderzenia | 6-30/min |
| Skok zderzaka | 10-750mm |
| Kąt ścinania | 0,5-2,0 stopni |
| Głębokość gardła | 100mm |
| Wysokość stołu roboczego | 700mm |
| Szerokość stołu roboczego | 500mm |
| Moc głównego serwosilnika | 11kW |
| Pompa olejowa | 32L/min |
| Wymiary: | 4850x1800x2150 |
| Waga netto Ok. | 7100 kg |
| Wolt. |
380 V, 50 Hz
|
| Model |
Maks. Tkn. |
Siła uzysku | Maks.Długość | Kąt | X. Skok | Moc | dł. * szer. * wys. (mm) | Waga |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450kN/cm | 2500mm | 0,5-2,5° | 750mm | 7,5kW | 3140*1740*2040 | 4800 kg |
| QC11K-6*3200 | 6mm | ≤450kN/cm | 3200mm | 0,5-2,5° | 750mm | 7,5 kW | 3750*1770*2150 | 5800 kg |
| QC11K-6*4000 | 6mm | ≤450kN/cm | 4000mm | 0,5-2,5° | 750mm | 11KW | 4830*1840*2150 | 7500 kg |
| QC11K-6*5000 | 6mm | ≤450kN/cm | 5000mm | 0,5-2,5° | 750mm | 15KW | 5830*1840*2150 | 13000 kg |
| QC11K-6*6000 | 6mm | ≤450kN/cm | 6000mm | 0,5-3° | 750mm | 15KW | 6480*2100*2300 | 18000 kg |
| QC11K-8*2500 | 8mm | ≤450kN/cm | 2500mm | 0,5-2,5° | 750mm | 11KW | 3040*1700*1700 | 5500 kg |
| QC11K-8*3200 | 8mm | ≤450kN/cm | 3200mm | 0,5-2,5° | 750mm | 11KW | 3860*1700*1700 | 6200 kg |
| QC11K-8*4000 | 8mm | ≤450kN/cm | 4000mm | 0,5-2,5° | 750mm | 11KW | 4640*1700*1700 | 7900 kg |
| QC11K-8*5000 | 8mm | ≤450kN/cm | 5000mm | 0,5~3° | 750mm | 18,5 kW | 5400*2400*2000 | 13500 kg |
| QC11K-8*6000 | 8mm | ≤450kN/cm | 6000mm | 0,5~3° | 750mm | 22KW | 6480*2100*2350 | 19000 kg |
| QC11K-8*8000 | 8mm | ≤450kN/cm | 8000mm | 0,5~3° | 750mm | 22KW | 8580*2130*2350 | 29500 kg |
| QC11K-10*2500 | 10mm | ≤450kN/cm | 2500mm | 0,5-2,5° | 950mm | 15KW | 3040*1800*1700 | 6500 kg |
| QC11K-10*3200 | 10mm | ≤450kN/cm | 3200mm | 0,5-2,5° | 950mm | 11KW | 3850*1830*1900 | 7500 kg |
| QC11K-10*4000 | 10mm | ≤450kN/cm | 4000mm | 0,5-2,5° | 950mm | 15KW | 4650*2100*2000 | 11000 kg |
| QC11K-10*5000 | 10mm | ≤450kN/cm | 5000mm | 0,5~3° | 950mm | 15KW | 5750*2100*2000 | 16000 kg |
| QC11K-10*6000 | 10mm | ≤450kN/cm | 6000mm | 0,5~3° | 950mm | 15KW | 6500*2100*2300 | 24000 kg |
| QC11K-10*8000 | 10mm | ≤450kN/cm | 8000mm | 0,5~3° | 950mm | 15KW | 6800*2100*2300 | 32000 kg |
| QC11K-13*2500 | 13mm | ≤450kN/cm | 2500mm | 0,5-2,5° | 1000mm | 15KW | 3285*1830*2390 | 7500 kg |
| QC11K-13*3200 | 13mm | ≤450kN/cm | 3200mm | 0,5-2,5° | 1000mm | 15KW | 3855*1830*2390 | 9500 kg |
| QC11K-13*4000 | 13mm | ≤450kN/cm | 4000mm | 0,5-2,5° | 1000mm | 18,5 kW | 4850*1830*2390 | 12500 kg |
| QC11K-13*6000 | 13mm | ≤450kN/cm | 6000mm | 0,5~3° | 1000mm | 30KW | 6850*1930*2650 | 30000 kg |
| QC11K-13*8000 | 13mm | ≤450kN/cm | 8000mm | 0,5~3° | 1000mm | 30KW | 8950*2130*2850 | 46000 kg |
| QC11K-13*9000 | 13mm | ≤450kN/cm | 9000mm | 0,5~3° | 1000mm | 45KW | 9980*2130*2850 | 65000 kg |
| QC11K-13*10000 | 13mm | ≤450kN/cm | 10000mm | 0,5~3° | 1000mm | 45KW | 11050*2500*3100 | 85000 kg |
| QC11K-16*2500 | 16mm | ≤450kN/cm | 2500mm | 0,5~3° | 1000mm | 22KW | 3440*1940*2830 | 9500 kg |
| QC11K-16*3200 | 16mm | ≤450kN/cm | 3200mm | 0,5~3° | 1000mm | 22KW | 4010*1940*2830 | 11000 kg |
| QC11K-16*4000 | 16mm | ≤450kN/cm | 4000mm | 0,5~3° | 1000mm | 30KW | 5010*1980*2830 | 15500 kg |
| QC11K-16*5000 | 16mm | ≤450kN/cm | 5000mm | 0,5~3,0° | 1000mm | 30KW | 5900*2600*2830 | 25000 kg |
| QC11K-16*6000 | 16mm | ≤450kN/cm | 6000mm | 1~3,0° | 1000mm | 37KW | 6900*2600*2830 | 36000 kg |
| QC11K-16*8000 | 16mm | ≤450kN/cm | 8000mm | 1~3,0° | 1000mm | 45KW | 8900*2900*3430 | 75000 kg |
| QC11K-20*2500 | 20mm | ≤450kN/cm | 2500mm | 1~3° | 1000mm | 30KW | 3440*1980*2830 | 14000 kg |
| QC11K-20*3200 | 20mm | ≤450kN/cm | 3200mm | 1~3° | 1000mm | 30KW | 4010*1900*2830 | 17000 kg |
| QC11K-20*4000 | 20mm | ≤450kN/cm | 4000mm | 1~3,0° | 1000mm | 37KW | 4850*2600*2900 | 22000 kg |
| QC11K-20*6000 | 20mm | ≤450kN/cm | 6000mm | 1~3,0° | 1000mm | 55KW | 6700*3000*3000 | 54000 kg |
| QC11K-30*2500 | 30mm | ≤450kN/cm | 2500mm | 1~3,0° | 1000mm | 45KW | 3440*1900*2830 | 25000 kg |
| QC11K-30*3200 | 30mm | ≤450kN/cm | 3200mm | 1~3,0° | 1000mm | 45KW | 4200*1900*3000 | 34000 kg |
Uwagi: Jeśli te parametry nie zostaną zaktualizowane lub zmienione na czas, prosimy o zrozumienie i kontakt z nami Czat online lub e-mail.DZIĘKUJĘ.
