Szczegóły Produktu:
Zapłata:
|
| Nazwać: | Hydrauliczne nożyce gilotynowe | Stan : schorzenie: | Nowy |
|---|---|---|---|
| Głównym silnikiem: | Silnik serwo do oszczędzania energii | Materiał do cięcia: | Metal Stal nierdzewna Stal węglowa Aluminium, płyta stalowa MS / SS / GI itp. |
| Luka w gardle: | 100mm, 150-500mm | Tryb sterowania: | Kontroler NC Estun E21s, ELGO P40, Delem DAC360T |
| Napędowy: | Falownik, sterownik serwo | Zderzak wsteczny: | Śruba kulowa + Prowadnica liniowa, przesuw 1000mm |
| Kolor: | Biały + niebieski lub dostosowany | Napięcie: | Dostosowane, 220 V / 380 V / 400 V |
| Gwarancja: | 2 lata | Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie online, wsparcie techniczne wideo |
| Podkreślić: | automatyczna nożyce,nożyce do cięcia płyt,nożyce do płyt; |
||
1. Korzystanie z komputerowego projektowania CAD.Rama, suwak łopatek i inne ważne części są analizowane przez oprogramowanie ANSYS do analizy elementów skończonych, aby zapewnić racjonalność i wytrzymałość ramy i konstrukcji.Monoblok za pomocą robotów i aparatów spawalniczych oraz proces odprężania poprzez obróbkę wyżarzania.
2. Wprowadzenie zaawansowanej technologii europejskiej i przyjęcie zintegrowanego hydraulicznego systemu sterowania zapewnia dobrą niezawodność.bardziej niezawodne i łatwe w utrzymaniu.W ścinaczu zastosowano silniki Siemens, pompy Alllead i zawory hydrauliczne Rexroth.

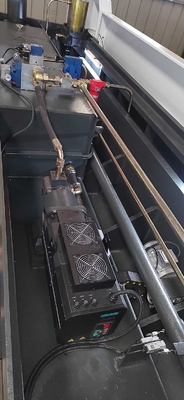

3. Nowy silnik serwo o dużej mocy jest stosowany w naszej hydraulicznej maszynie do cięcia płyt.Gdy maszyna nie pracuje, silnik znajduje się w stanie zatrzymania, co może nie tylko zapobiec zbyt szybkiemu wzrostowi temperatury oleju w zbiorniku oleju, ale także zaoszczędzić energię elektryczną, energię i ochronę środowiska oraz obniżyć koszty produkcji.
4. Nożyca hydrauliczna jest maszyną o zmiennym działaniu grabiącym, która jest produkowana w różnych długościach cięcia i wydajności.Ruchem belki tylnego zderzaka steruje sterownik NC/CNC.Kąt cięcia i górny/dolny prześwit ostrzy może być obsługiwany przez sterownik NC/CNC w zależności od grubości płyt.Śruba kulowa i prowadnica liniowa są używane w tylnym mierniku.Poprawia skuteczność i jakość strzyżenia.
5. Tylny zderzak o wysokiej dokładności ze śrubą kulową i prowadnicą liniową. Odległość tylnego zderzaka jest regulowana przez silnik prądu przemiennego lub serwomotor i jest łatwo regulowana i wyświetlana przez kontroler NC E21s lub TP-07 lub Delem DAC310 360T.
6. Wyposażone wyrównanie oświetlenia, tak łatwe do wyrównania podczas ścinania.specjalnie dla niektórych użytkowników, którzy najpierw muszą zmierzyć różne rozmiary z dwóch stron, a następnie przyciąć.
6.Przyjmuje profesjonalną konstrukcję uchwytu narzędziowego typu bramowego.Na maszynie zamontowano bezpieczne ogrodzenia, aby ręce nie dostały się do obszaru docisku i cięcia oraz aby zapewnić bezpieczeństwo pracy.

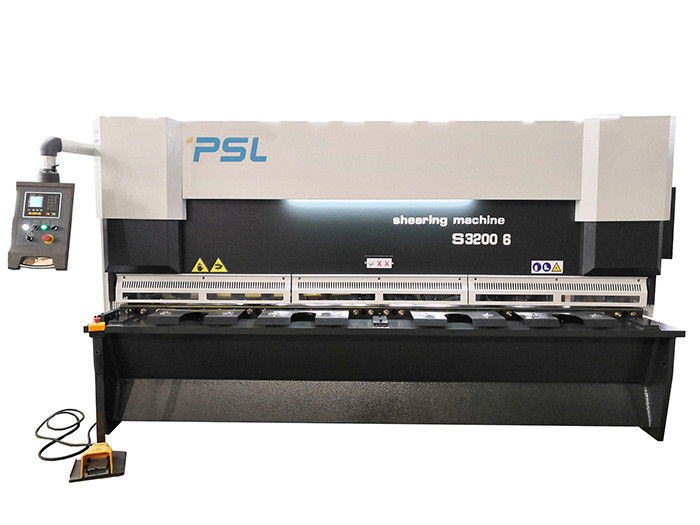

Specyfikacje ścinania QC11K-6x3200,
| Specyfikacja | QC11K-6x3200 |
| Maks.Grubość cięcia |
6mm (stal miękka) 3mm (stal nierdzewna) |
| Maks.Szerokość cięcia | 3200mm |
| Uderzenia | 9-30/min |
| Skok zderzaka | 10-750mm |
| Kąt ścinania | 0,5-2,5 stopnia |
| Głębokość gardła | 150mm |
| Wysokość stołu roboczego | 750mm |
| Szerokość stołu roboczego | 600mm |
| Moc głównego serwosilnika | 7,5 kW |
| Wymiary: | 3750x1770x2150 |
| Waga netto Ok. | 5,8 ton |
| Wolt. |
380 V, 50 Hz
|
| Model opcjonalny | Producent | Uwagi | |
|---|---|---|---|
| System CNC | E21s TP-07 DAC310 DAC360 |
DELEM |
|
| System hydrauliczny | Główne zawory elektromagnetyczne |
Rexroth Jianhu |
|
| Tylny miernik |
Silnik prądu przemiennego Śruba kulkowa + prowadnica liniowa |
PSL Tajwan |
|
| Pompa olejowa | Pompa oleju przekładni wewnętrznej |
Alllead |
|
| Główne zasilanie |
Silnik serwo (opcjonalnie) |
VECHI | |
| Przedni stół roboczy | Specjalny stojak na palety i piłki | PSL | |
| Bezpieczeństwo | Przednie ogrodzenia stalowe + Tylna ochrona czujnika bezpieczeństwa (opcja) | PSL | |
| Powrót urządzenie wspierające | Pneumatyczna rama nośna (opcja) | PSL | |
| Prześwit ostrza | Zmotoryzowany Działanie kontrolera NC |
PSL | |
| elektryczny | Przekaźnik Schneidera, stycznik | Schneidera | |
| Przełącznik nożny | Koreański przełącznik pionowy Kaikun | koreański kaikun | |
| Głębokie gardło | 150mm-500mm (opcjonalnie) | PSL |
| Model |
Maks. Tkn. |
Siła uzysku | Maks.Długość | Kąt | X. Skok | Moc | dł. * szer. * wys. (mm) | Waga |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450 kN/cm | 2500mm | 0,5-2,5° | 750mm | 7,5kW | 3140*1740*2040 | 4800 kg |
| QC11K-6*3200 | 6mm | ≤450 kN/cm | 3200mm | 0,5-2,5° | 750mm | 7,5 kW | 3750*1770*2150 | 5800 kg |
| QC11K-6*4000 | 6mm | ≤450 kN/cm | 4000mm | 0,5-2,5° | 750mm | 11KW | 4830*1840*2150 | 7500 kg |
| QC11K-6*5000 | 6mm | ≤450 kN/cm | 5000mm | 0,5-2,5° | 750mm | 15KW | 5830*1840*2150 | 13000 kg |
| QC11K-6*6000 | 6mm | ≤450 kN/cm | 6000mm | 0,5-3° | 750mm | 15KW | 6480*2100*2300 | 18000 kg |
| QC11K-8*2500 | 8mm | ≤450 kN/cm | 2500mm | 0,5-2,5° | 750mm | 11KW | 3040*1700*1700 | 5500 kg |
| QC11K-8*3200 | 8mm | ≤450 kN/cm | 3200mm | 0,5-2,5° | 750mm | 11KW | 3860*1700*1700 | 6200 kg |
| QC11K-8*4000 | 8mm | ≤450 kN/cm | 4000mm | 0,5-2,5° | 750mm | 11KW | 4640*1700*1700 | 7900 kg |
| QC11K-8*5000 | 8mm | ≤450 kN/cm | 5000mm | 0,5~3° | 750mm | 18,5 kW | 5400*2400*2000 | 13500 kg |
| QC11K-8*6000 | 8mm | ≤450 kN/cm | 6000mm | 0,5~3° | 750mm | 22KW | 6480*2100*2350 | 19000 kg |
| QC11K-8*8000 | 8mm | ≤450 kN/cm | 8000mm | 0,5~3° | 750mm | 22KW | 8580*2130*2350 | 29500 kg |
| QC11K-10*2500 | 10mm | ≤450 kN/cm | 2500mm | 0,5-2,5° | 950mm | 15KW | 3040*1800*1700 | 6500 kg |
| QC11K-10*3200 | 10mm | ≤450 kN/cm | 3200mm | 0,5-2,5° | 950mm | 11KW | 3850*1830*1900 | 7500 kg |
| QC11K-10*4000 | 10mm | ≤450 kN/cm | 4000mm | 0,5-2,5° | 950mm | 15KW | 4650*2100*2000 | 11000 kg |
| QC11K-10*5000 | 10mm | ≤450 kN/cm | 5000mm | 0,5~3° | 950mm | 15KW | 5750*2100*2000 | 16000 kg |
| QC11K-10*6000 | 10mm | ≤450 kN/cm | 6000mm | 0,5~3° | 950mm | 15KW | 6500*2100*2300 | 24000 kg |
| QC11K-10*8000 | 10mm | ≤450 kN/cm | 8000mm | 0,5~3° | 950mm | 15KW | 6800*2100*2300 | 32000 kg |
| QC11K-13*2500 | 13mm | ≤450 kN/cm | 2500mm | 0,5-2,5° | 1000mm | 15KW | 3285*1830*2390 | 7500 kg |
| QC11K-13*3200 | 13mm | ≤450 kN/cm | 3200mm | 0,5-2,5° | 1000mm | 15KW | 3855*1830*2390 | 9500 kg |
| QC11K-13*4000 | 13mm | ≤450 kN/cm | 4000mm | 0,5-2,5° | 1000mm | 18,5 kW | 4850*1830*2390 | 12500 kg |
| QC11K-13*6000 | 13mm | ≤450 kN/cm | 6000mm | 0,5~3° | 1000mm | 30KW | 6850*1930*2650 | 30000 kg |
| QC11K-13*8000 | 13mm | ≤450 kN/cm | 8000mm | 0,5~3° | 1000mm | 30KW | 8950*2130*2850 | 46000 kg |
| QC11K-13*9000 | 13mm | ≤450 kN/cm | 9000mm | 0,5~3° | 1000mm | 45KW | 9980*2130*2850 | 65000 kg |
| QC11K-13*10000 | 13mm | ≤450 kN/cm | 10000mm | 0,5~3° | 1000mm | 45KW | 11050*2500*3100 | 85000 kg |
| QC11K-16*2500 | 16mm | ≤450 kN/cm | 2500mm | 0,5~3° | 1000mm | 22KW | 3440*1940*2830 | 9500 kg |
| QC11K-16*3200 | 16mm | ≤450 kN/cm | 3200mm | 0,5~3° | 1000mm | 22KW | 4010*1940*2830 | 11000 kg |
| QC11K-16*4000 | 16mm | ≤450 kN/cm | 4000mm | 0,5~3° | 1000mm | 30KW | 5010*1980*2830 | 15500 kg |
| QC11K-16*5000 | 16mm | ≤450 kN/cm | 5000mm | 0,5~3,5° | 1000mm | 30KW | 5900*2600*2830 | 25000 kg |
| QC11K-16*6000 | 16mm | ≤450 kN/cm | 6000mm | 1~3,5° | 1000mm | 37KW | 6900*2600*2830 | 36000 kg |
| QC11K-16*8000 | 16mm | ≤450 kN/cm | 8000mm | 1~3,5° | 1000mm | 45KW | 8900*2900*3430 | 75000 kg |
| QC11K-20*2500 | 20mm | ≤450 kN/cm | 2500mm | 1~3° | 1000mm | 30KW | 3440*1980*2830 | 14000 kg |
| QC11K-20*3200 | 20mm | ≤450 kN/cm | 3200mm | 1~3° | 1000mm | 30KW | 4010*1900*2830 | 17000 kg |
| QC11K-20*4000 | 20mm | ≤450 kN/cm | 4000mm | 1~3,5° | 1000mm | 37KW | 4850*2600*2900 | 22000 kg |
| QC11K-20*6000 | 20mm | ≤450 kN/cm | 6000mm | 1~3,5° | 1000mm | 55KW | 6700*3000*3000 | 54000 kg |
| QC11K-30*2500 | 30mm | ≤450 kN/cm | 2500mm | 1~3,5° | 1000mm | 45KW | 3440*1900*2830 | 25000 kg |
| QC11K-30*3200 | 30mm | ≤450 kN/cm | 3200mm | 1~3,5° | 1000mm | 45KW | 4200*1900*3000 | 34000 kg |
