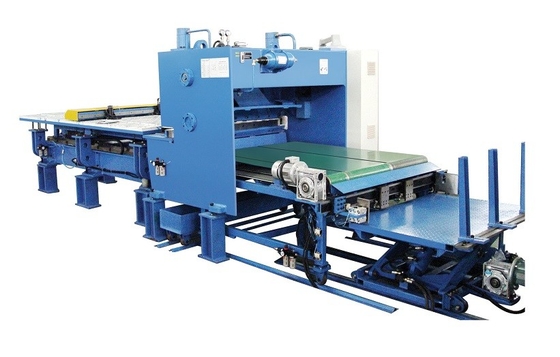

Automatyczna linia do cięcia i układania blachy z automatycznym podawaniem z przodu z serwomechanizmem
Funkcje i właściwości,
1. Korzystanie z komputerowego projektowania Auto-CAD.Pełna rama, uchwyt ostrzy i przedni stół podający/podstawowy są analizowane przez oprogramowanie ANSYS do analizy elementów skończonych, aby zapewnić racjonalność i wytrzymałość ramy i konstrukcji.TheścinanieiLinia ng przyjmuje całą stalową konstrukcję spawaną, wibracyjną obróbkę starzenia w celu usunięcia naprężeń wewnętrznych, o dobrej sztywności i stabilności.

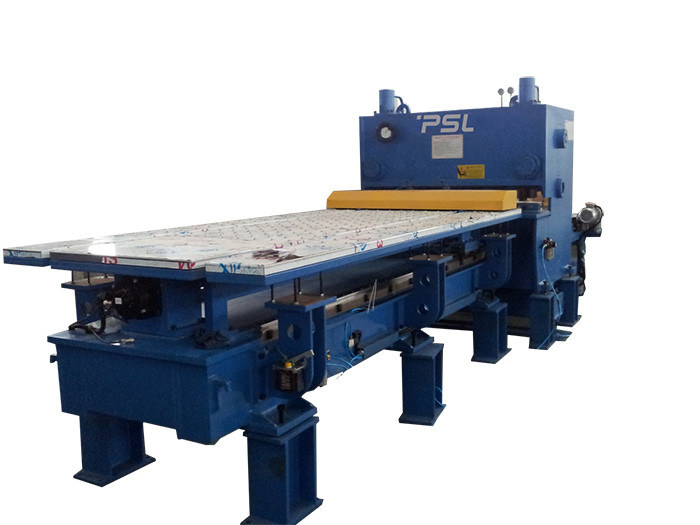

2. Korzystanie z długiego przedniego stołu podającego, cały proces i eliminacja stresu, z dużą sztywnością i integralnością;śruba kulowa, elastyczna i niezawodna prowadnica toczna ruchu;eliminacja ugięcia długiej płyty;zacisk pneumatyczny, pionowy system do tyłu, dane można zaplanować automatyczne podawanie ciągłego ścinania.
3. Ta linia ścinaniawykorzystuje sterownik CNC Delem DAC310T lub DAC360T lub Cybelec T8 do sterowania i napędzania przedniego miernika/osi podawania (długość cięcia),Kąt cięcia i odstęp/prześwit ostrzyw zależności od grubości i długości płyt.
Sterownik CNC DELEM DAC310T lub DAC360T Komfort strzyżenia na wyciągnięcie ręki.Poprawia skuteczność i jakość strzyżenia.
Cechy kontrolera DAC360T
Obudowa panelowa
- Jasny ekran LCD
- Kontrola tylnego / przedniego miernika
- Funkcja wycofania
- Kontrola kąta cięcia i szczeliny
- Ograniczenie długości skoku
- Ręczny ruch wszystkich osi
- Kontrola siły
- Pomiar grubości blachy
- Wróć do funkcji nadawcy
- Druga i trzecia oś serwo (DAC-362T)
- Obsługa arkuszy
4. Nasza standardowa maszyna jest montowana z normalnym silnikiem.Ale teraz w naszej maszynie ścinającej można zastosować jeden nowy silnik serwo o dużej mocy.Silnik serwo jest bardziej energooszczędny i przyjazny dla środowiska oraz obniża koszty produkcji.
Normalny silnik Servosilnik
5.Zaawansowany zintegrowany hydrauliczny system sterowania, ma dobrą niezawodność.bardziej niezawodne i łatwe w utrzymaniu. Układ hydrauliczny wykorzystuje akumulator typu skin-bag jako energię pomocniczą, jednocześnie pochłania uderzenia ciśnienia, maszyna pracuje płynnie i ma niski poziom hałasu.
6. Prostokątne ostrza z czterema krawędziami tnącymi, aby przedłużyć żywotność, regulowany kąt ścinania, aby zmniejszyć zniekształcenie arkusza.
Górny uchwyt ostrza ma konstrukcję odchylaną do wewnątrz, aby ułatwić podawanie materiału, a także zwiększyć dokładność obrabianego przedmiotu
Specyfikacje ścinania QC11K-4x20/3000,
| Rodzaj |
QC11K-4x2000/3000 |
| Maks.Grubość cięcia |
4mm (stal miękka)
2mm (stal nierdzewna)
|
| Maks.Szerokość cięcia |
2000mm |
| Maks.Skok przedniego miernika |
3000mm |
| Skoki razy |
10-35/min |
| Kąt ścinania |
0,5-2,5 stopnia |
| Głębokość gardła |
100mm |
| Wysokość stołu roboczego |
1000mm |
| Szerokość stołu roboczego |
500mm |
| Moc silnika głównego |
5,5 kW |
| Silnik serwo o mocy przedniego miernika |
1,5 kW |
| Pompa olejowa |
25L/min |
| Wymiary ścinania: |
2750x1700x1900 |
| Rozmiar przedniego stołu podającego |
4500x2000x1000 |
| Waga netto nożyc. |
4.2Tony |
| Wolt. |
380 V, 50 Hz
|
Konfiguracje standardowe,
| Model opcjonalny |
Producent |
Uwagi |
| System CNC |
DAC310T
DAC360T |
DELEM
|
|
| System hydrauliczny |
Główne zawory elektromagnetyczne |
Rexroth
PIERWSZY
|
|
| Miernik przedni |
Siłownik
Śruba kulkowa + prowadnica liniowa
|
ESTUN
TAJWAN
|
|
| Pompa olejowa |
Pompa oleju przekładni wewnętrznej |
Alllead
|
|
| Główne zasilanie |
Normalny silnik,
Silnik serwo (opcjonalnie)
|
Chiny
VEICHI
|
|
| Przedni stół roboczy |
Regał na duże palety i piłki |
PSL |
|
| Środki bezpieczeństwa |
Zabezpieczenie przednich ogrodzeń stalowych
Powrót bezpieczne zabezpieczenie czujnika (opcja)
|
PSL |
|
| Powrót urządzenie wspierające |
Nie |
NIE
|
|
| Prześwit ostrza |
Zmotoryzowana regulacja przez
Obsługa sterownika CNC |
PSL |
|
| Części elektryczne |
Przekaźnik Schneidera, stycznik |
Schneidera |
|
| Przełącznik nożny |
Nie |
Nie |
|
| Głębokie gardło |
100mm |
|
|
Główne specyfikacje serii QC11K,
| Model |
Maks.
Tkn.
|
Siła uzysku |
Maks.Długość |
Kąt |
X. Skok |
Moc |
dł. * szer. * wys. (mm) |
Waga |
| QC11K-6*2500 |
6mm |
≤450kN/cm |
2500mm |
0,5-2,5° |
750mm |
7,5kW |
3140*1740*2040 |
4800 kg |
| QC11K-6*3200 |
6mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
750mm |
7,5 kW |
3750*1770*2150 |
5800 kg |
| QC11K-6*4000 |
6mm |
≤450kN/cm |
4000mm |
0,5-2,5° |
750mm |
11KW |
4830*1840*2150 |
7500 kg |
| QC11K-6*5000 |
6mm |
≤450kN/cm |
5000mm |
0,5-2,5° |
750mm |
15KW |
5830*1840*2150 |
13000 kg |
| QC11K-6*6000 |
6mm |
≤450kN/cm |
6000mm |
0,5-3° |
750mm |
15KW |
6480*2100*2300 |
18000 kg |
| QC11K-8*2500 |
8mm |
≤450kN/cm |
2500mm |
0,5-2,5° |
750mm |
11KW |
3040*1700*1700 |
5500 kg |
| QC11K-8*3200 |
8mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
750mm |
11KW |
3860*1700*1700 |
6200 kg |
| QC11K-8*4000 |
8mm |
≤450kN/cm |
4000mm |
0,5-2,5° |
750mm |
11KW |
4640*1700*1700 |
7900 kg |
| QC11K-8*5000 |
8mm |
≤450kN/cm |
5000mm |
0,5~3° |
750mm |
18,5 kW |
5400*2400*2000 |
13500 kg |
| QC11K-8*6000 |
8mm |
≤450kN/cm |
6000mm |
0,5~3° |
750mm |
22KW |
6480*2100*2350 |
19000 kg |
| QC11K-8*8000 |
8mm |
≤450kN/cm |
8000mm |
0,5~3° |
750mm |
22KW |
8580*2130*2350 |
29500 kg |
| QC11K-10*2500 |
10mm |
≤450kN/cm |
2500mm |
0,5-2,5° |
950mm |
15KW |
3040*1800*1700 |
6500 kg |
| QC11K-10*3200 |
10mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
950mm |
11KW |
3850*1830*1900 |
7500 kg |
| QC11K-10*4000 |
10mm |
≤450kN/cm |
4000mm |
0,5-2,5° |
950mm |
15KW |
4650*2100*2000 |
11000 kg |
| QC11K-10*5000 |
10mm |
≤450kN/cm |
5000mm |
0,5~3° |
950mm |
15KW |
5750*2100*2000 |
16000 kg |
| QC11K-10*6000 |
10mm |
≤450kN/cm |
6000mm |
0,5~3° |
950mm |
15KW |
6500*2100*2300 |
24000 kg |
| QC11K-10*8000 |
10mm |
≤450kN/cm |
8000mm |
0,5~3° |
950mm |
15KW |
6800*2100*2300 |
32000 kg |
| QC11K-13*2500 |
13mm |
≤450kN/cm |
2500mm |
0,5-2,5° |
1000mm |
15KW |
3285*1830*2390 |
7500 kg |
| QC11K-13*3200 |
13mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
1000mm |
15KW |
3855*1830*2390 |
9500 kg |
| QC11K-13*4000 |
13mm |
≤450kN/cm |
4000mm |
0,5-2,5° |
1000mm |
18,5 kW |
4850*1830*2390 |
12500 kg |
| QC11K-13*6000 |
13mm |
≤450kN/cm |
6000mm |
0,5~3° |
1000mm |
30KW |
6850*1930*2650 |
30000 kg |
| QC11K-13*8000 |
13mm |
≤450kN/cm |
8000mm |
0,5~3° |
1000mm |
30KW |
8950*2130*2850 |
46000 kg |
| QC11K-13*9000 |
13mm |
≤450kN/cm |
9000mm |
0,5~3° |
1000mm |
45KW |
9980*2130*2850 |
65000 kg |
| QC11K-13*10000 |
13mm |
≤450kN/cm |
10000mm |
0,5~3° |
1000mm |
45KW |
11050*2500*3100 |
85000 kg |
| QC11K-16*2500 |
16mm |
≤450kN/cm |
2500mm |
0,5~3° |
1000mm |
22KW |
3440*1940*2830 |
9500 kg |
| QC11K-16*3200 |
16mm |
≤450kN/cm |
3200mm |
0,5~3° |
1000mm |
22KW |
4010*1940*2830 |
11000 kg |
| QC11K-16*4000 |
16mm |
≤450kN/cm |
4000mm |
0,5~3° |
1000mm |
30KW |
5010*1980*2830 |
15500 kg |
| QC11K-16*5000 |
16mm |
≤450kN/cm |
5000mm |
0,5~3,5° |
1000mm |
30KW |
5900*2600*2830 |
25000 kg |
| QC11K-16*6000 |
16mm |
≤450kN/cm |
6000mm |
1~3,5° |
1000mm |
37KW |
6900*2600*2830 |
36000 kg |
| QC11K-16*8000 |
16mm |
≤450kN/cm |
8000mm |
1~3,5° |
1000mm |
45KW |
8900*2900*3430 |
75000 kg |
| QC11K-20*2500 |
20mm |
≤450kN/cm |
2500mm |
1~3° |
1000mm |
30KW |
3440*1980*2830 |
14000 kg |
| QC11K-20*3200 |
20mm |
≤450kN/cm |
3200mm |
1~3° |
1000mm |
30KW |
4010*1900*2830 |
17000 kg |
| QC11K-20*4000 |
20mm |
≤450kN/cm |
4000mm |
1~3,5° |
1000mm |
37KW |
4850*2600*2900 |
22000 kg |
| QC11K-20*6000 |
20mm |
≤450kN/cm |
6000mm |
1~3,5° |
1000mm |
55KW |
6700*3000*3000 |
54000 kg |
| QC11K-30*2500 |
30mm |
≤450kN/cm |
2500mm |
1~3,5° |
1000mm |
45KW |
3440*1900*2830 |
25000 kg |
| QC11K-30*3200 |
30mm |
≤450kN/cm |
3200mm |
1~3,5° |
1000mm |
45KW |
4200*1900*3000 |
34000 kg |
Uwagi: Jeśli te parametry nie zostaną zaktualizowane lub zmienione na czas, prosimy o zrozumienie i kontakt z nami przez Czat online lub e-mail.DZIĘKUJĘ.
