Szczegóły Produktu:
Zapłata:
|
| Aplikacja: | Obróbka blach przemysłowych, dłutowanie rowków w kształcie litery V ze stali nierdzewnej, gięcie | Nazwa: | Pozioma hydrauliczna dłutownica CNC do rowków w kształcie litery V |
|---|---|---|---|
| Typ maszyny: | PSL-1250x6000 | Główny korpus: | stalowe płyty spawana rama Konstrukcja w kształcie skrzyni |
| Kontrola: | System CNC EASYCAT, SYNTEC | Napędowy: | Wszystkie serwo napędzające 4 osie |
| Struktura: | Typ stołu bramowego | Moc znamionowa: | 9KW |
| Max. Maks. cutting depth width szerokość głębokości cięcia: | 2,5 mm | Źródło prądu: | Elektryczność, Hydraulika |
| Wymiar (L * W * H): | 8500*2350*1700 | Waga: | 12500kg |
| Napięcie: | 380V/220V, 50HZ/60HZ Opcjonalnie | Kolor: | Biały, szaro-czarny + czerwony, zaprojektowany przez klienta |
| Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie online | Gwarancja: | 1 rok |
| High Light: | maszyna do rowkowania metalu v,maszyna do cięcia rowków w kształcie litery V z pełnym serwomechanizmem,maszyna do cięcia rowków w kształcie litery V Pozioma pełna serwomechanizm |
||

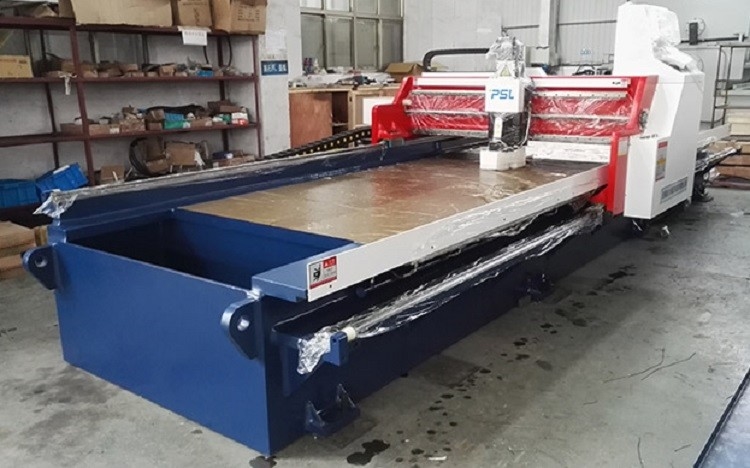

Blacha węglowa Stal nierdzewna Pozioma hydrauliczna dłutownica CNC z rowkiem w kształcie litery V
Opisy maszyn,
To urządzenie jest w pełni CNC Servo V-Groove Machine do blachy.
Przyjmuje zaawansowany sterownik CNC i innowacyjną konstrukcję z zaletami wysokiej precyzji przetwarzania, prostej obsługi, braku hałasu, wibracji i tak dalej.
Jest szeroko stosowany w obróbce rowków w kształcie litery V, U i innych nieregularnych rowków (w tym stali nierdzewnej, aluminium, blachy aluminiowej, miedzi, stali węglowej i innych specjalnych płyt).
W szczególności. Ma zastosowanie do obróbki rowków w kształcie litery V w blachach przed gięciem.
Główna cecha i funkcja specjalna,
1. Dostępne fazowanie;
2. Dostępne do rowkowania od jednej strony płyty do końca, a także do rozpoczęcia cięcia z drugiej strony;
3. Minimalna odległość od boku płyty do pierwszej linii rowka wynosi 6mm;
4. Minimalny rozmiar płyty do rowka to 100x100mm;
5. Rowkowanie dokładnie z jednego punktu do drugiego;
6. Oszczędność energii;
7. Ochrona środowiska.
Charakterystyka wydajności,
1.1 Rama dłutownicy do blachy i belka mają kształt skrzynki.Po zaprojektowaniu optymalizacji elementów skończonych spawanie w całości ze stali jest hartowane w celu wyeliminowania naprężeń szczątkowych.
1.2 Dłutownica do blachy V przyjmuje sterownik przemysłowy Tajwan EASYCAT lub SYNTEC i system serwo w pętli zamkniętej: łatwy, elastyczny, szybki, wydajny i niski poziom hałasu.
1.3 CNCsterownik, wspierający w pełni automatyczną pracę, 3 noże mogą pracować jednocześnie znacznie poprawia wydajność rowkowania.
1.4 Frezarka do rowków w kształcie litery V ze stali nierdzewnej z 4 osiami sterowania (osie X,Y1,Y2,Z), hydraulicznym dociskiem, suwnicą i uchwytem narzędziowym umożliwiają ruch w obie strony podczas pracy.
Maszyna z rowkiem 1,5 V wykorzystuje wytrzymałą szynę prowadzącą ze śrubą kulową i rolką.
1.6 Maszyna ta wyposażona w automatyczny system smarowania: niskie zużycie, dokładna obróbka, zapewniająca dokładność obróbki i wysoką dynamikę reakcji.
1,7System nadmuchu i chłodzenia sprężonym powietrzem/wodą nie tylko zapobiega zarysowaniu powierzchni obrabianego przedmiotu przez odpady po cięciu, ale także poprawia żywotność noży.
Główne parametry techniczne,
| Zakres grubości obrabianej płyty | 0,6 mm-4 mm (stal nierdzewna) |
| Zakres grubości obrabianej płyty | 0,6 mm-4 mm (stal węglowa) |
| Maks.przetwarzana głębokość za każdym razem | 0,6 mm |
| Maks.przetworzona głębokość | 2,5 mm |
| Długość płyty do przetworzenia | 6000mm |
| Prędkość szerokości | 1250mm |
| Minimalna odległość marginesu koryta typu V | 6mm |
| Prędkość cięcia do przodu | 0-70m/min |
| Prędkość powrotu osi X | 0-70m/min |
| Minimalna ustawiona jednostka osi Y | 0,01 mm |
| Minimalna dokładność pozycjonowania osi Y | ± 0,05 mm |
| Minimalna ustawiona jednostka osi Z | 0,01 mm |
| Dokładność pozycjonowania | ± 0,05 mm |
| Skok osi Z | 50mm |
| Falownik/serwosilnik osi X | 5,5 kW |
| Silnik serwo osi Z | 1KW |
| Serwomotor osi Y1, Y2 | 1KW |
| System hydrauliczny | 1,5KW/8L/10MPa |
| Nóż | 3 zestawy |
| 1500*4000 | 8500mm * 2350mm * 1700mm |
| Ciśnienie pneumatyczne | 6Mapa-8Mapa |
| Waga | 12,5T |
| Główne zasilanie | 380V/50HZ/3Fazy |
Instrukcja głównych części,
| System CNC |
Tajwan SYNTEC lub ESAYCAT 19-calowy ekran dotykowy HD LCD |
| Serwo jednostki (X,Y,Z) |
EASYCAT Tajwan DELTA Tajwan |
| System chłodzenia | Pompa chłodzenia mgłą wodną |
| Nóż | Głowica noża ze stopu Korei Południowej |
| Śruba kulkowa | TBI Tajwan |
| Prowadzenie liniowe | HIWIN Tajwan |
| Sprzęt i stojak | YYC Tajwan |
| System hydrauliczny | Marka Tajwanu |
| Kable drutowe | Niemcy IGUS |
| Urządzenia elektryczne niskiego napięcia | Schneidera |
| Ograniczony przełącznik |
Marka Japonii lub Niemiec |
