Szczegóły Produktu:
Zapłata:
|
| Nazwa: | Pionowa maszyna do rowkowania CNC V-cut | Typ maszyny: | RKC-1250x4000 |
|---|---|---|---|
| Struktura: | Styl pionowy | Kontrola: | System CNC EASYCAT, HUST |
| Napędowy: | wszystkie serwonapędy jeżdżące | Moc znamionowa: | 7,5 kW |
| Max. Maks. cutting depth width szerokość głębokości cięcia: | 3MM | Źródło prądu: | Elektryczność, Pneumatyka |
| Max. Maks. Cutting Speed Prędkość cięcia: | 60m/min | Pneumatyczny docisk przedni: | 11 grup |
| Noże: | 5 grup | Waga: | 9000 kg |
| Napięcie: | 380V/220V, 50HZ/60HZ Opcjonalnie | Wymiar (L * W * H): | 5800*3100*1800 |
| Kolor: | Biały, zaprojektowany przez klienta | Aplikacja: | Przemysłowe cięcie metali |
| Gwarancja: | 1 rok | Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie online |
| High Light: | Frezarki do rowków CNC PSL,V cut Frezarki do blach nierdzewnych PSL,V frezarki do rowków PSL |
||

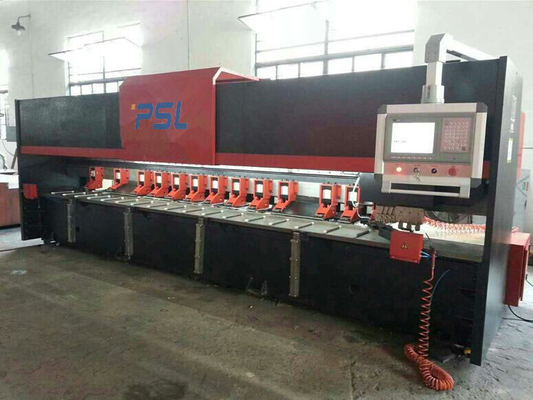

Pionowa pneumatyczna maszyna do rowkowania CNC V-cut do blach nierdzewnych
Opis produktu,
1, nasza konstrukcja wykorzystuje konstrukcję maszyny, ogólną sztywność, małe odkształcenia.
2, Ta belka maszynowa jest stała, ma system podawania, poziomowanie stołu roboczego mieści się w zakresie ± 0,03 mm.
3, stojak na ostrza przesuwa się w prawo iw lewo za pomocą pasa synchronicznego, proces cięcia w kształcie litery V jest bardzo stabilny, a powierzchnia cięcia jest gładka.
Charakterystyka wydajności,
TheFrezarka CNC V (maszyna V-slot ze stali nierdzewnej) nadaje się do wind, materiałów montażowych, obróbki stali nierdzewnej, sprzętu AGD, rekwizytów i innych gałęzi przemysłu, które wymagają precyzyjnej obróbki płyt.
Został zaprojektowany i wyprodukowany zgodnie ze specjalnymi potrzebami średniego i wysokiej klasy przemysłu dekoracyjnego, produkcji wind i innych branż.
Może wykonywać rowki w kształcie litery V na blachach ze stali nierdzewnej, płytach żelaznych, płytach miedzianych i innych materiałach.Nowe rowkarki do blach, takie jak specjalne akcesoria, mogą również wykonywać prace, takie jak szlifowanie, polerowanie i ciągnienie drutu na cienkich blachach i profilach.
Szczegółowe obrazy,
1. Oprawa,
3. Karmienie wsteczne,
Urządzenia ewakuacyjne wykorzystują konstrukcję materiałową, dzięki czemu urządzenia nie znajdują się w podawaniu i odprowadzaniu uszkodzeń powierzchni blachy.Narzędzie do sterowania silnikiem serwo i urządzenie podające, precyzja strugania i pozycjonowania, podawanie silnika serwo, wysoka precyzja i niezawodność.
Główne parametry techniczne,
| Zakres grubości obrabianej płyty | 0,6 mm-4 mm (stal nierdzewna) |
| Zakres grubości obrabianej płyty | 0,6 mm-4 mm (stal węglowa) |
| Maks.przetwarzana głębokość za każdym razem | 0,6 mm |
| Maks.przetworzona głębokość | 3mm |
| Długość płyty do przetworzenia | 3100mm/4000mm |
| Prędkość szerokości | 1250mm/1550mm |
| Minimalna odległość marginesu koryta typu V | 8mm |
| Prędkość cięcia do przodu | 0-60m/min |
| Prędkość powrotu osi X | 0-60m/min |
| Minimalna ustawiona jednostka osi Y | 0,01 mm |
| Minimalna dokładność pozycjonowania osi Y | ± 0,05 mm |
| Minimalna ustawiona jednostka osi Z | 0,01 mm |
| Dokładność pozycjonowania | ± 0,05 mm |
| Falownik/serwosilnik osi X | 5,5 kW |
| Silnik serwo osi Z | 1KW |
| Silnik serwo osi Y | 1KW |
| 1500*3000 | 5300mm*2550mm*1560mm |
| Nóż | 3+2 zestawy |
| 1500*4000 | 5800mm * 3100mm * 1860mm |
| Ciśnienie pneumatyczne | 6Mapa-8Mapa |
| Waga | 9,0T/10,5T |
| Główne zasilanie | 380V/50HZ/3Fazy |
Instrukcja głównych części,
| System CNC | Tajwan HUST lub ESAYCAT 19” ekran dotykowy HD LCD |
| Serwo jednostki (X,Y,Z) | EASYCAT Tajwan/ YASKAWA Japonia |
| System chłodzenia | Pompa chłodzenia mgłą wodną |
| Nóż | Chiny (głowica noża ze stopu Korei Południowej) |
| Śruba kulkowa | TBI lub ABBA Tajwan |
| Prowadzenie liniowe | HIWIN Tajwan |
| Sprzęt i stojak | YYC Tajwan |
| System hydrauliczny | Marka Tajwanu |
| Kable drutowe | Niemcy IGUS |
| Urządzenia elektryczne niskiego napięcia | Schneidera |
| Ograniczony przełącznik |
Marka Japonii lub Niemiec |
