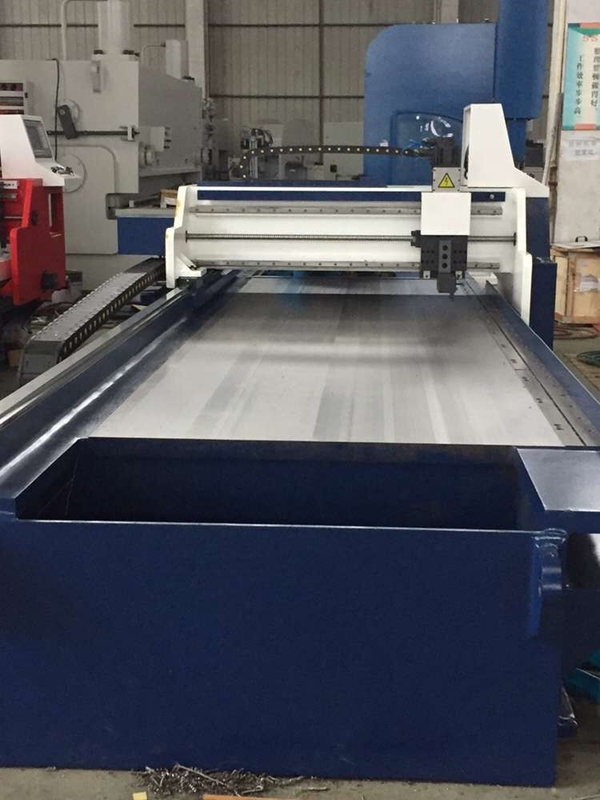

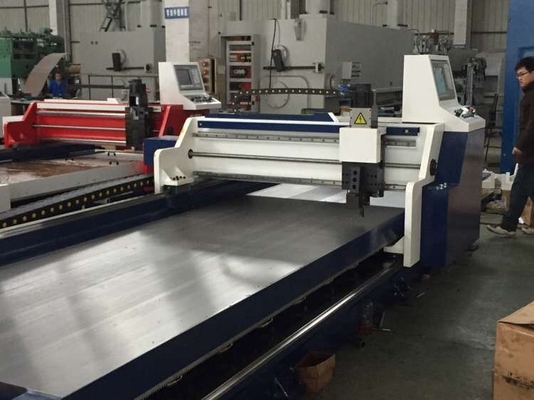

Maszyna do cięcia rowków w blachach V z pełnym serwomechanizmem CNC

Maszyna do rowkowania w kształcie litery V z pełnym serwomechanizmem CNC

Charakterystyka wydajności,

Przyjęto projekt konstrukcji ramy podstawy maszyny wycinanej w kształcie litery V i belki poprzecznej.Stół roboczy wykonany jest z 60 mm niskostopowej stali konstrukcyjnej Q345 o wysokiej wytrzymałości, a rama wykonana jest z blachy stalowej Q235.

Stół jest hartowany gazem ziemnym w celu wyeliminowania naprężeń spawalniczych i zmniejszenia deformacji sprzętu.Obróbka piaskowaniem zapewnia doskonały efekt malowania.

Ta maszyna do cięcia w kształcie litery V przyjmuje precyzyjną przekładnię miedzianą i przekładnię zębatą spiralną, uzupełnioną wytrzymałą liniową szyną prowadzącą, ze zmienną regulacją częstotliwości prędkości ruchu, stabilnym i wydajnym procesem cięcia.

Napęd pasowy trójkątny jest stosowany w głównym napędzie silnika, ponieważ siła rozciągająca pasa trójkątnego zmniejsza siłę uderzenia podczas zatrzymania awaryjnego i powrotu, zapewnia elastyczną pracę urządzenia i przedłuża żywotność urządzenia.

Urządzenie do przenoszenia nośnika narzędzi maszyny V-cut wykorzystuje cichą śrubę kulową SFSR i cichą szynę prowadzącą QH, aby zapewnić wysoką dokładność.

Te części maszyny do cięcia w kształcie litery V są mocowane za pomocą hydraulicznego systemu mocowania, prędkość rowkowania jest szybka i gwarantowane jest mocne mocowanie.Instalacja hydrauliczna wyposażona jest w hydroakumulatorowy zawór kompensacyjny i nadmiarowy, a silnik pracuje w trybie luzu, co oszczędza energię i zapewnia bezpieczeństwo układu hydraulicznego.

Maszyna V-cut wykorzystuje cztery noże do obróbki rowka „V”, dzięki czemu ilość cięcia jest równomiernie rozłożona, a odkształcenie przedmiotu obrabianego jest zmniejszone.Dodatkowo dobierany jest system mikrochłodzenia, aby przedłużyć żywotność narzędzi skrawających i obniżyć koszty produkcji.

Maszyna V-cut może być używana tylko przez wprowadzenie klawiatury i procedurę roboczą.W zależności od różnicy między operatorem a materiałem, pokrętłem można regulować prędkość obróbki, aby ułatwić obsługę operatora.

Procedurę pracy można poznać na ekranie wyświetlacza.Czujniki służą do zapewnienia bezpieczeństwa operatorów.

Gdy urządzenie jest nieprawidłowe, informacje o alarmie na ekranie wyświetlacza są łatwe do utrzymania.

Maszyna do cięcia V potrzebuje siły roboczej tylko wtedy, gdy obrabiany przedmiot jest wkładany i wyjmowany, dzięki czemu może zaoszczędzić siłę roboczą.

Maszyna do cięcia w kształcie litery V posiada funkcję samonaprawy.W procesie użytkowania klienci mogą strugać stół zgodnie z własnymi wymaganiami, aby zapewnić dokładność obróbki.

Główne parametry techniczne,

Instrukcja głównych części,
