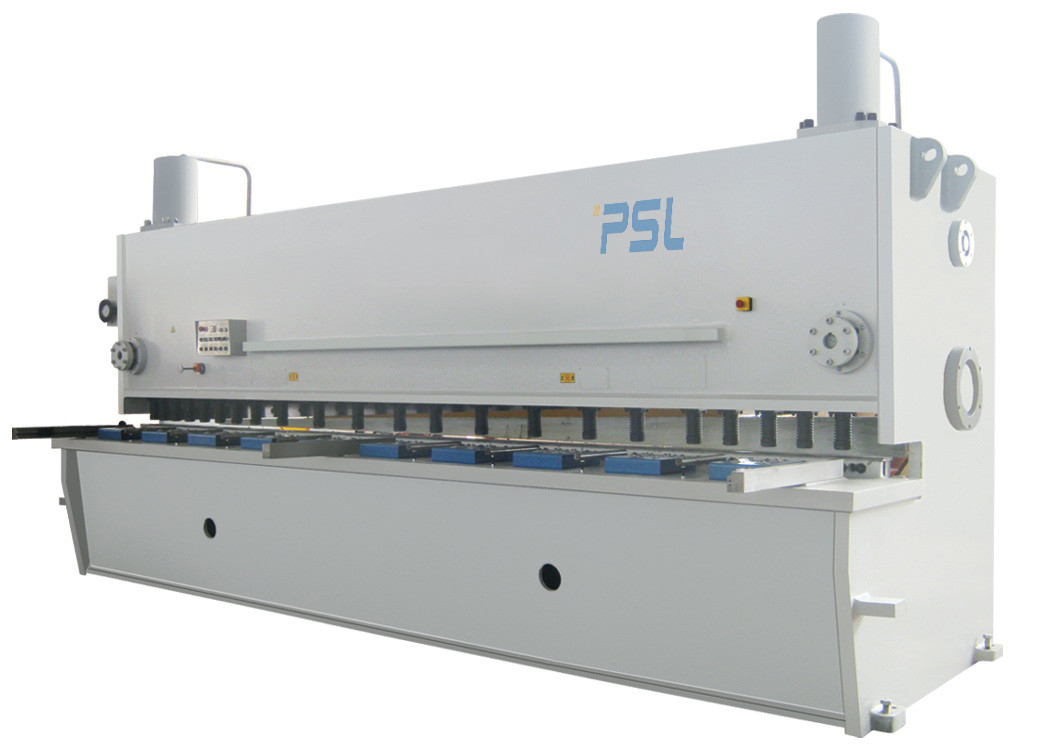

NC/CNC Duża hydrauliczna gilotyna do cięcia blachy z chłodzeniem olejowym
Główne cechy i cechy,
1.Wykorzystując metodę analizy elementów skończonych UG, projekt pomocniczy CAD, rama przyjmuje integralne spawanie i eliminację drgań wewnętrznych oraz inne metody, aby obrabiarka miała wyższą sztywność i odporność na wibracje.
Rama maszyny ścinającej jest wykonana ze spawanej konstrukcjiza pomocą aparatów spawalniczych i procesu odprężania poprzez obróbkę wyżarzania.
2. Nożyca hydrauliczna jest maszyną o zmiennym działaniu Rake Action, która jest produkowana w różnych długościach cięcia i wydajności.
Ruchem belki tylnego zderzaka steruje sterownik NC/CNC.
Kąt cięcia i górny/dolny prześwit ostrzy można kontrolować i obsługiwać za pomocą kontrolera NC/CNC w zależności od różnych grubości płyt i długości cięcia.
3.System hydrauliczny:
Zastosuj zintegrowany hydrauliczny układ sterowania, bardziej niezawodny i łatwy w konserwacji.
Zastosowano tandemowy system synchronizacji cylindrów olejowych, a maszyna jest równomiernie obciążona.Regulując objętość oleju w cylindrze tandemowym, kąt ścinania można wygodniej regulować, aby zaspokoić potrzeby ścinania płyt o różnych grubościach.
Połączenie rurowe:
Wszystkie połączenia rurowe za pomocą EMB firmy GermanyBrand.
W ścinaczu zastosowano silnik Siemens lub WN, pompy Alllead i zawory Rexroth.
Dodano układ hydrauliczny Chłodzący agregat specjalny dla gorącego obszaru (opcjonalnie)
4.Zmotoryzowany system tylnego zderzaka CNC.Tylny zderzak o długości 1000 mm z dokładnością do 0,05 mm.
Luz tylny jest kontrolowany przez Estun E21s lub Delem DAC-360T, co zapewnia wyższą dokładność cięcia.
Tylny zderzak o wysokiej dokładności ze śrubą kulową i prowadnicą liniową.
5.Przyjmuje profesjonalną konstrukcję uchwytu narzędziowego typu bramowego.Uniwersalny stół podtrzymujący kulę transportową został przystosowany do zmniejszenia pracochłonności operatora.
6. Prostokątne ostrza z czterema krawędziami tnącymi, aby przedłużyć żywotność, regulowany kąt ścinania, aby zmniejszyć zniekształcenie arkusza.
Górny uchwyt ostrza ma konstrukcję odchylaną do wewnątrz, aby ułatwić podawanie materiału, a także zwiększyć dokładność obrabianego przedmiotu
7.Ta linia strzyżeniaprzyjmuje sterownik NC Estun E21s lub sterownik CNC Delem DAC360T lub Cybelec T8 do sterowania i napędzania przedniego miernika/osi podawania (długość cięcia),Kąt cięcia i odstęp/prześwit ostrzy
Sterownik CNC DELEM DAC360T Komfort strzyżenia na wyciągnięcie ręki.Poprawia skuteczność i jakość strzyżenia.
Cechy kontrolera DAC360T
Obudowa panelowa
- Jasny ekran LCD
- Kontrola tylnego / przedniego miernika
- Funkcja wycofania
- Kontrola kąta cięcia i szczeliny
- Ograniczenie długości skoku
- Ręczny ruch wszystkich osi
- Kontrola siły
- Pomiar grubości blachy
- Wróć do funkcji nadawcy
- Druga i trzecia oś serwo (DAC-362T)
- Obsługa arkuszy
8.Układ hydrauliczny wykorzystuje akumulator pęcherzowy jako pomocnicze źródło energii i jednocześnie amortyzuje ciśnienie w układzie, dzięki czemu obrabiarka pracuje płynnie, a hałas jest niski.
Specyfikacje ścinania QC11K-16x6000,
| Specyfikacja |
QC11K-16x6000 |
| Maks.Grubość cięcia |
16mm (stal miękka)
8mm (stal nierdzewna)
|
| Maks.Szerokość cięcia |
6000mm |
| Uderzenia |
4-12 razy/min |
| Skok zderzaka |
10-1000mm |
| Kąt ścinania |
0,5-2,5 stopnia |
| Głębokość gardła |
100mm |
| Wysokość stołu roboczego |
900mm |
| Szerokość stołu roboczego |
600mm |
| Moc głównego serwosilnika |
37kW |
| Wymiary: |
7000x2400x3600 |
| Waga netto Ok. |
36 ton |
| Wolt. |
380 V, 50 Hz
|
Konfiguracje standardowe,
| Model opcjonalny |
Producent |
Uwagi |
| System CNC |
E21s
TP-07
P40T
DAC360
|
ESTUN
ELGO
DELEM
|
|
| Falownik |
Delta, INVT |
TW |
| System hydrauliczny |
Główne zawory elektromagnetyczne |
Rexroth
YUKEN
|
|
| Tylny miernik |
Silnik prądu przemiennego
Silnik serwo (opcjonalnie)
Śruba kulkowa + prowadnica liniowa
|
PSL
Tajwan
|
|
| Pompa olejowa |
Pompa oleju przekładni wewnętrznej |
Słoneczny
|
|
| Główne zasilanie |
Silnik prądu przemiennego
|
WN |
|
| Przedni stół roboczy |
Specjalny stojak na palety i piłki |
PSL |
|
| Bezpieczeństwo |
Przednie ogrodzenia stalowe + Tylna ochrona czujnika bezpieczeństwa (opcja) |
PSL |
|
| Prześwit ostrza |
podręcznik
Zmotoryzowany
Działanie kontrolera NC
|
PSL |
|
| Komponenty elektryczne |
Przekaźnik Schneidera, stycznik |
Schneidera |
|
| Przełącznik nożny |
Przełącznik pionowy Kacon |
koreański |
|
| Głębokie gardło |
150mm-500mm (opcjonalnie) |
PSL |
|
Główne parametry serii QC11K,
| Model |
Maks.
Tkn.
|
Siła uzysku |
Maks.Długość |
Kąt |
X. Skok |
Moc |
dł. * szer. * wys. (mm) |
Waga |
| QC11K-6*2500 |
6mm |
≤450kN/cm |
2500mm |
0,5-2,5° |
750mm |
7,5kW |
3140*1740*2040 |
4800 kg |
| QC11K-6*3200 |
6mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
750mm |
7,5 kW |
3750*1770*2150 |
5800 kg |
| QC11K-6*4000 |
6mm |
≤450kN/cm |
4000mm |
0,5-2,5° |
750mm |
11KW |
4830*1840*2150 |
7500 kg |
| QC11K-6*5000 |
6mm |
≤450kN/cm |
5000mm |
0,5-2,5° |
750mm |
15KW |
5830*1840*2150 |
13000 kg |
| QC11K-6*6000 |
6mm |
≤450kN/cm |
6000mm |
0,5-3° |
750mm |
15KW |
6480*2100*2300 |
18000 kg |
| QC11K-8*2500 |
8mm |
≤450kN/cm |
2500mm |
0,5-2,5° |
750mm |
11KW |
3040*1700*1700 |
5500 kg |
| QC11K-8*3200 |
8mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
750mm |
11KW |
3860*1700*1700 |
6200 kg |
| QC11K-8*4000 |
8mm |
≤450kN/cm |
4000mm |
0,5-2,5° |
750mm |
11KW |
4640*1700*1700 |
7900 kg |
| QC11K-8*5000 |
8mm |
≤450kN/cm |
5000mm |
0,5~3° |
750mm |
18,5 kW |
5400*2400*2000 |
13500 kg |
| QC11K-8*6000 |
8mm |
≤450kN/cm |
6000mm |
0,5~3° |
750mm |
22KW |
6480*2100*2350 |
19000 kg |
| QC11K-8*8000 |
8mm |
≤450kN/cm |
8000mm |
0,5~3° |
750mm |
22KW |
8580*2130*2350 |
29500 kg |
| QC11K-10*2500 |
10mm |
≤450kN/cm |
2500mm |
0,5-2,5° |
950mm |
15KW |
3040*1800*1700 |
6500 kg |
| QC11K-10*3200 |
10mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
950mm |
11KW |
3850*1830*1900 |
7500 kg |
| QC11K-10*4000 |
10mm |
≤450kN/cm |
4000mm |
0,5-2,5° |
950mm |
15KW |
4650*2100*2000 |
11000 kg |
| QC11K-10*5000 |
10mm |
≤450kN/cm |
5000mm |
0,5~2,5° |
950mm |
15KW |
5750*2100*2000 |
16000 kg |
| QC11K-10*6000 |
10mm |
≤450kN/cm |
6000mm |
0,5~2,5° |
950mm |
15KW |
6500*2100*2300 |
24000 kg |
| QC11K-10*8000 |
10mm |
≤450kN/cm |
8000mm |
0,5~2,5° |
950mm |
15KW |
6800*2100*2300 |
32000 kg |
| QC11K-13*2500 |
13mm |
≤450kN/cm |
2500mm |
0,5-2,5° |
1000mm |
15KW |
3285*1830*2390 |
7500 kg |
| QC11K-13*3200 |
13mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
1000mm |
15KW |
3855*1830*2390 |
9500 kg |
| QC11K-13*4000 |
13mm |
≤450kN/cm |
4000mm |
0,5-2,5° |
1000mm |
18,5 kW |
4850*1830*2390 |
12500 kg |
| QC11K-13*6000 |
13mm |
≤450kN/cm |
6000mm |
0,5~3° |
1000mm |
30KW |
6850*1930*2650 |
30000 kg |
| QC11K-13*8000 |
13mm |
≤450kN/cm |
8000mm |
0,5~3° |
1000mm |
30KW |
8950*2130*2850 |
46000 kg |
| QC11K-13*9000 |
13mm |
≤450kN/cm |
9000mm |
0,5~3° |
1000mm |
45KW |
9980*2130*2850 |
65000 kg |
| QC11K-13*10000 |
13mm |
≤450kN/cm |
10000mm |
0,5~3° |
1000mm |
45KW |
11050*2500*3100 |
85000 kg |
| QC11K-16*2500 |
16mm |
≤450kN/cm |
2500mm |
0,5~3° |
1000mm |
22KW |
3440*1940*2830 |
9500 kg |
| QC11K-16*3200 |
16mm |
≤450kN/cm |
3200mm |
0,5~3° |
1000mm |
22KW |
4010*1940*2830 |
11000 kg |
| QC11K-16*4000 |
16mm |
≤450kN/cm |
4000mm |
0,5~3° |
1000mm |
30KW |
5010*1980*2830 |
15500 kg |
| QC11K-16*5000 |
16mm |
≤450kN/cm |
5000mm |
0,5~3,0° |
1000mm |
30KW |
5900*2600*2830 |
25000 kg |
| QC11K-16*6000 |
16mm |
≤450kN/cm |
6000mm |
1~3,0° |
1000mm |
37KW |
7000*2400*3600 |
36000 kg |
| QC11K-16*8000 |
16mm |
≤450kN/cm |
8000mm |
1~3,0° |
1000mm |
45KW |
8900*2900*3430 |
75000 kg |
| QC11K-20*2500 |
20mm |
≤450kN/cm |
2500mm |
1~3° |
1000mm |
30KW |
3440*1980*2830 |
14000 kg |
| QC11K-20*3200 |
20mm |
≤450kN/cm |
3200mm |
1~3° |
1000mm |
30KW |
4010*1900*2830 |
17000 kg |
| QC11K-20*4000 |
20mm |
≤450kN/cm |
4000mm |
1~3,0° |
1000mm |
37KW |
4850*2600*2900 |
22000 kg |
| QC11K-20*6000 |
20mm |
≤450kN/cm |
6000mm |
1~3,0° |
1000mm |
55KW |
6700*3000*3000 |
54000 kg |
| QC11K-30*2500 |
30mm |
≤450kN/cm |
2500mm |
1~3,0° |
1000mm |
45KW |
3440*1900*2830 |
25000 kg |
| QC11K-30*3200 |
30mm |
≤450kN/cm |
3200mm |
1~3,0° |
1000mm |
45KW |
4200*1900*3000 |
34000 kg |
Uwagi: Ten parametr jest oparty na projekcie 2019.Jeśli parametry nie zostaną zaktualizowane na czas, zrozum i skontaktuj się z nami przez czat online lub e-mail.DZIĘKUJĘ.
