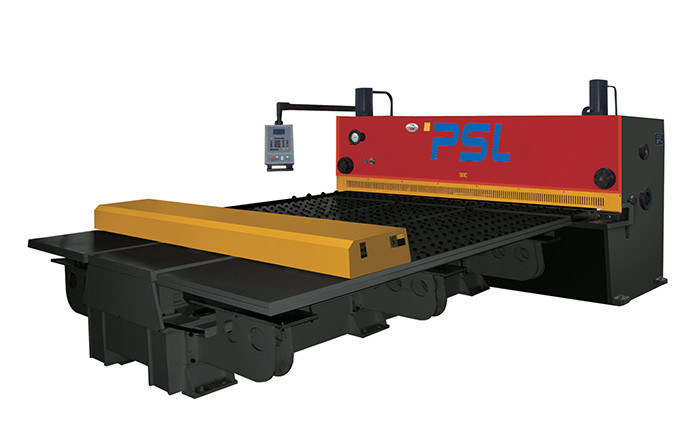

Automatyczny stół podający z przodu Hydrauliczna nożyce gilotynowe CNC
Funkcje i właściwości,
1. Korzystanie z komputerowego projektowania Auto-CAD.Rama maszyny, uchwyt ostrzy i inne ważne części są analizowane przez oprogramowanie ANSYS do analizy elementów skończonych, aby zapewnić racjonalność i wytrzymałość ramy i konstrukcji.Górny uchwyt ostrzy przyjmuje strukturę gilotyny.Prowadnica toczna jest obsługiwana przez typ trzypunktowy.Automatyczna regulacja długości cięcia, powrót akumulacyjny azotu.
2. Ta maszyna do cięcia jest specjalnie opracowanym modelem do rozwiązywania problemów pracochłonności przy cięciu płyt.Ten model może zmniejszyć nakład pracy, zwiększyć prędkość cięcia i poprawić wydajność.Można to wykonać bez pedału nożnego i obsługi sterownika z ekranem dotykowym CNC.Precyzyjna śruba kulkowa + przesuwna szyna prowadząca służą do wciskania płyty w ścinanie, a dokładność ścinania wynosi ± 0,1 mm.
3. Ta maszyna do ścinaniato maszyna o zmiennym działaniu, produkowana w różnych długościach cięcia i wydajności.główna kontrolująca oś X (długość cięcia),Kąt cięcia, szerokość cięcia i szczelina/prześwit ostrzy sterowane są za pomocą sterownika CNC DAC310T lub DAC360Tw zależności od grubości i długości płyt.
Sterownik CNC DELEM DAC310T lub DAC360T Komfort strzyżenia na wyciągnięcie ręki.Poprawia skuteczność i jakość strzyżenia.
Cechy kontrolera DAC360T
Obudowa panelowa
- Jasny ekran LCD
- Kontrola tylnego / przedniego miernika
- Funkcja wycofania
- Kontrola kąta cięcia i szczeliny
- Ograniczenie długości skoku
- Ręczny ruch wszystkich osi
- Kontrola siły
- Pomiar grubości blachy
- Wróć do funkcji nadawcy
- Druga i trzecia oś serwo (DAC-362T)
- Obsługa arkuszy
4. Nasza standardowa maszyna jest montowana z normalnym silnikiem.Ale teraz w naszej maszynie ścinającej można zastosować jeden nowy silnik serwo o dużej mocy.Silnik serwo jest bardziej energooszczędny i przyjazny dla środowiska oraz obniża koszty produkcji.
Normalny silnik Servosilnik
5.Wprowadzając zaawansowaną europejską technologię i przyjmując zintegrowany hydrauliczny układ sterowania, ma dobrą niezawodność.bardziej niezawodne i łatwe w utrzymaniu.silniki Siemensa,Układ hydrauliczny wykorzystuje akumulator typu skin-bag jako energię pomocniczą, jednocześnie pochłania uderzenia ciśnienia, obrabiarka pracuje płynnie i ma niski poziom hałasu.
6. Wyposażone wyrównanie oświetlenia, łatwe do wyrównania podczas ścinania.specjalnie dla niektórych użytkowników, którzy najpierw muszą zmierzyć różne rozmiary z dwóch stron, a następnie przyciąć zgodnie z zmierzoną linią.
7.Profesjonalna konstrukcja uchwytu narzędziowego typu bramowego.Bezpieczne ogrodzenia zostały zamontowane na maszynie, aby ręce nie dostały się do uchwytu i cięcia łysin oraz aby zapewnić bezpieczeństwo pracy pracowników.
Specyfikacje ścinania QC11K-6x2500,
| Rodzaj |
QC11K-6x2500 |
| Maks.Grubość cięcia |
6mm (stal miękka)
3mm (stal nierdzewna)
|
| Maks.Szerokość cięcia |
2500mm |
| Uderzenia |
9-35/min |
| Maks.Skok przedniego miernika |
6000mm |
| Kąt ścinania |
0,5-2,0 stopni |
| Głębokość gardła |
100mm |
| Wysokość stołu roboczego |
700mm |
| Szerokość stołu roboczego |
500mm |
| Moc silnika głównego |
7,5 kW |
| Silnik serwo o mocy przedniego miernika |
1,5 kW |
| Pompa olejowa |
25L/min |
| Wymiary ścinania: |
3250x1700x2050 |
| Rozmiar przedniego stołu podającego |
7500x2500x700 |
| Waga netto Ok. |
(4,2 + 5,0) ton |
| Wolt. |
380 V, 50 Hz
|
Konfiguracje standardowe,
| Model opcjonalny |
Producent |
Uwagi |
| System CNC |
DAC310T
DAC360T |
DELEM
|
|
| System hydrauliczny |
Główne zawory elektromagnetyczne |
Rexroth
PIERWSZY
|
|
| Miernik przedni |
Siłownik
Śruba kulkowa + prowadnica liniowa
|
ESTUN
TAJWAN
|
|
| Pompa olejowa |
Pompa oleju przekładni wewnętrznej |
Alllead
|
|
| Główne zasilanie |
Normalny silnik,
Silnik serwo (opcjonalnie)
|
Chiny
VEICHI
|
|
| Przedni stół roboczy |
Regał na duże palety i piłki |
PSL |
|
| Środki bezpieczeństwa |
Zabezpieczenie przednich ogrodzeń stalowych
Powrót bezpieczne zabezpieczenie czujnika (opcja)
|
PSL |
|
| Powrót urządzenie wspierające |
Nie |
NIE
|
|
| Prześwit ostrza |
Zmotoryzowana regulacja przez
Obsługa sterownika CNC |
PSL |
|
| Części elektryczne |
Przekaźnik Schneidera, stycznik |
Schneidera |
|
| Przełącznik nożny |
Nie |
Nie |
|
| Głębokie gardło |
100mm |
|
|
Główne specyfikacje serii QC11K,
| Model |
Maks.
Tkn.
|
Siła uzysku |
Maks.Długość |
Kąt |
X. Skok |
Moc |
dł. * szer. * wys. (mm) |
Waga |
| QC11K-6*2500 |
6mm |
≤450kN/cm |
2500mm |
0,5-2,5° |
750mm |
7,5kW |
3140*1740*2040 |
4800 kg |
| QC11K-6*3200 |
6mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
750mm |
7,5 kW |
3750*1770*2150 |
5800 kg |
| QC11K-6*4000 |
6mm |
≤450kN/cm |
4000mm |
0,5-2,5° |
750mm |
11KW |
4830*1840*2150 |
7500 kg |
| QC11K-6*5000 |
6mm |
≤450kN/cm |
5000mm |
0,5-2,5° |
750mm |
15KW |
5830*1840*2150 |
13000 kg |
| QC11K-6*6000 |
6mm |
≤450kN/cm |
6000mm |
0,5-3° |
750mm |
15KW |
6480*2100*2300 |
18000 kg |
| QC11K-8*2500 |
8mm |
≤450kN/cm |
2500mm |
0,5-2,5° |
750mm |
11KW |
3040*1700*1700 |
5500 kg |
| QC11K-8*3200 |
8mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
750mm |
11KW |
3860*1700*1700 |
6200 kg |
| QC11K-8*4000 |
8mm |
≤450kN/cm |
4000mm |
0,5-2,5° |
750mm |
11KW |
4640*1700*1700 |
7900 kg |
| QC11K-8*5000 |
8mm |
≤450kN/cm |
5000mm |
0,5~3° |
750mm |
18,5 kW |
5400*2400*2000 |
13500 kg |
| QC11K-8*6000 |
8mm |
≤450kN/cm |
6000mm |
0,5~3° |
750mm |
22KW |
6480*2100*2350 |
19000 kg |
| QC11K-8*8000 |
8mm |
≤450kN/cm |
8000mm |
0,5~3° |
750mm |
22KW |
8580*2130*2350 |
29500 kg |
| QC11K-10*2500 |
10mm |
≤450kN/cm |
2500mm |
0,5-2,5° |
950mm |
15KW |
3040*1800*1700 |
6500 kg |
| QC11K-10*3200 |
10mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
950mm |
11KW |
3850*1830*1900 |
7500 kg |
| QC11K-10*4000 |
10mm |
≤450kN/cm |
4000mm |
0,5-2,5° |
950mm |
15KW |
4650*2100*2000 |
11000 kg |
| QC11K-10*5000 |
10mm |
≤450kN/cm |
5000mm |
0,5~3° |
950mm |
15KW |
5750*2100*2000 |
16000 kg |
| QC11K-10*6000 |
10mm |
≤450kN/cm |
6000mm |
0,5~3° |
950mm |
15KW |
6500*2100*2300 |
24000 kg |
| QC11K-10*8000 |
10mm |
≤450kN/cm |
8000mm |
0,5~3° |
950mm |
15KW |
6800*2100*2300 |
32000 kg |
| QC11K-13*2500 |
13mm |
≤450kN/cm |
2500mm |
0,5-2,5° |
1000mm |
15KW |
3285*1830*2390 |
7500 kg |
| QC11K-13*3200 |
13mm |
≤450kN/cm |
3200mm |
0,5-2,5° |
1000mm |
15KW |
3855*1830*2390 |
9500 kg |
| QC11K-13*4000 |
13mm |
≤450kN/cm |
4000mm |
0,5-2,5° |
1000mm |
18,5 kW |
4850*1830*2390 |
12500 kg |
| QC11K-13*6000 |
13mm |
≤450kN/cm |
6000mm |
0,5~3° |
1000mm |
30KW |
6850*1930*2650 |
30000 kg |
| QC11K-13*8000 |
13mm |
≤450kN/cm |
8000mm |
0,5~3° |
1000mm |
30KW |
8950*2130*2850 |
46000 kg |
| QC11K-13*9000 |
13mm |
≤450kN/cm |
9000mm |
0,5~3° |
1000mm |
45KW |
9980*2130*2850 |
65000 kg |
| QC11K-13*10000 |
13mm |
≤450kN/cm |
10000mm |
0,5~3° |
1000mm |
45KW |
11050*2500*3100 |
85000 kg |
| QC11K-16*2500 |
16mm |
≤450kN/cm |
2500mm |
0,5~3° |
1000mm |
22KW |
3440*1940*2830 |
9500 kg |
| QC11K-16*3200 |
16mm |
≤450kN/cm |
3200mm |
0,5~3° |
1000mm |
22KW |
4010*1940*2830 |
11000 kg |
| QC11K-16*4000 |
16mm |
≤450kN/cm |
4000mm |
0,5~3° |
1000mm |
30KW |
5010*1980*2830 |
15500 kg |
| QC11K-16*5000 |
16mm |
≤450kN/cm |
5000mm |
0,5~3,5° |
1000mm |
30KW |
5900*2600*2830 |
25000 kg |
| QC11K-16*6000 |
16mm |
≤450kN/cm |
6000mm |
1~3,5° |
1000mm |
37KW |
6900*2600*2830 |
36000 kg |
| QC11K-16*8000 |
16mm |
≤450kN/cm |
8000mm |
1~3,5° |
1000mm |
45KW |
8900*2900*3430 |
75000 kg |
| QC11K-20*2500 |
20mm |
≤450kN/cm |
2500mm |
1~3° |
1000mm |
30KW |
3440*1980*2830 |
14000 kg |
| QC11K-20*3200 |
20mm |
≤450kN/cm |
3200mm |
1~3° |
1000mm |
30KW |
4010*1900*2830 |
17000 kg |
| QC11K-20*4000 |
20mm |
≤450kN/cm |
4000mm |
1~3,5° |
1000mm |
37KW |
4850*2600*2900 |
22000 kg |
| QC11K-20*6000 |
20mm |
≤450kN/cm |
6000mm |
1~3,5° |
1000mm |
55KW |
6700*3000*3000 |
54000 kg |
| QC11K-30*2500 |
30mm |
≤450kN/cm |
2500mm |
1~3,5° |
1000mm |
45KW |
3440*1900*2830 |
25000 kg |
| QC11K-30*3200 |
30mm |
≤450kN/cm |
3200mm |
1~3,5° |
1000mm |
45KW |
4200*1900*3000 |
34000 kg |
Uwagi: Jeśli te parametry nie zostaną zaktualizowane lub zmienione na czas, prosimy o zrozumienie i kontakt z nami przez Czat online lub e-mail.DZIĘKUJĘ.
