Szczegóły Produktu:
Zapłata:
|
| Stan : schorzenie: | Nowy | Nazwa produktu: | 4-osiowe profile aluminiowe Centrum obróbcze cnc PVC |
|---|---|---|---|
| Nazwać: | Precyzyjnie profil aluminiowy Wiertarka CNC Frezarka i maszyna do cięcia | Logo: | PSL, OEM |
| Możliwości materiałowe: | Płyta i profil ze stopu aluminium, profil miedziany, PVC | Podanie: | Przemysłowa obróbka płyt i profili ze stopu aluminium |
| Obróbka CNC czy nie: | Obróbka wieloosiowa CNC | Cnc czy nie: | CNC, tak |
| Serwo osie: | 3-osiowe, 4-osiowe, 5-osiowe | Usługa: | Dostosowane OEM, obróbka CNC, producent |
| zdolność obróbki: | 600 x 500 x 8500 mm; | Oś podawania: | Oś X / oś Y / oś Z |
| Bieżąca stawka: | Oś X / oś Y / oś Z : 70/40/40 m/min | Kąt skrętu w osi A: | -110︒- +110︒ |
| Precyzja pozycjonowania: | 0,05 mm | repozycjonowanie: | 0,02 mm |
| Wrzeciono: moc/prędkość: | 7,5 kW/24000 obr/min | Całkowita moc: | 20KW |
| Wymiar (L * W * H): | 11300x2500x3200 mm | pozycja narzędzi: | 6 stations; 6 stacji; 8 stations 8 stacji |
| waga: | 9,5t | Napięcie: | 220V/380V/415V, 50HZ/60HZ 20KVA |
| Ciśnienie powietrza: | 6~8 kg/cm2 | Kolor: | Srebrzystobiały, szaro-czarny, dostosowany |
| Świadczona obsługa posprzedażna: | Inżynierowie dostępni do obsługi maszyn za granicą, wsparcie techniczne wideo, wsparcie online | Gwarancja: | 1 ROK |
| High Light: | 4-osiowa maszyna do cięcia aluminium CNC,wiertarka cnc,cnc router maszyna do cięcia pcv; |
||

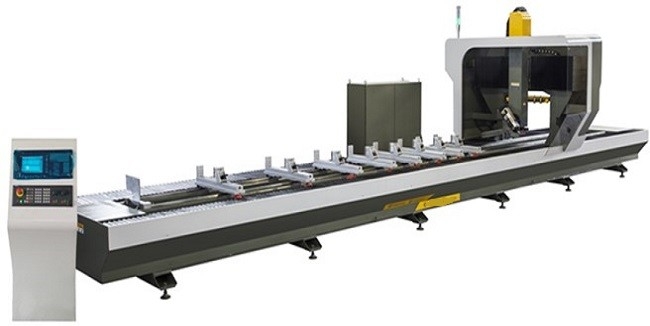

4-osiowe centrum obróbcze CNC profile ze stopów aluminium PCV do cięcia CNC, frezowanie i gwintowanie,
Szczegółowy opis produktu:
Nadaje się do frezowania, wiercenia, cięcia i innych procesów profilu ze stopu aluminium, PVC, stopów lekkich i innych materiałów.
Jednorazowe mocowanie może zakończyć obróbkę powierzchni o dowolnym kącie od - 110 ︒ ~ + 110 ︒ z wysoką wydajnością pracy.
Wyposażony w system CNC Siemens 828d, ma szybką pracę, doskonałą wydajność i potężną funkcję.
Wyposażony we włoskie szybkoobrotowe wrzeciono HSD i napęd Siemens Servo.
Magazyn mobilny z 6/8 pozycjami narzędzi.Oprawa może automatycznie identyfikować pozycję roboczą oraz samodzielnie poruszać się i zaciskać.
Przyjęto śrubę kulową HIWIN, prowadnicę liniową, importowany stojak i części pneumatyczne Taiwan Air-tec.
Urządzenie jest wyposażone w urządzenie ochronne, sygnalizację bezpieczeństwa i funkcję sygnalizacji awarii.
Główne parametry techniczne:
| Rodzaj maszyny | KT-S860-4 |
| Wymiar obróbki: przesuw w osi X | 8500mm |
|
Przesuw w osi Y (3 osie) Przesuw w osi Y (4 osie) |
650mm 600mm |
| Podróż w osi Z | 500mm |
| Zakres kąta osi A | ︒ - 110︒- +110︒ |
| Obszar roboczy: oś X / oś Y / oś Z | 8500/6500/500 mm |
| Precyzja: pozycjonowanie | ±0,05 mm |
|
Powtarzalność oś X oś Y Oś Z Oś A |
±0,02 mm ±0,015 mm ±0,01 mm ±0,01 mm |
| Pionowość wiercenia i frezowania | 0,1/100 mm |
| Cylindryczność | 0,1 mm |
| Chropowatość powierzchni wiercenia i frezowania | Ra1.6 um |
| Szybkość podawania: oś X / oś Y / oś Z | 70/40/40 m/min |
| Oś A | 102 obr/min |
| Czas wymiany narzędzia | 8s |
| Wrzeciono: moc / prędkość (Włochy HSD Spindler) | 7,5 kW/24000 obr/min |
| Silnik serwo (Yaskawa): oś X/oś Y/oś Z/oś A | 3,3/2,3/3,3/0,85/kW |
| Średnica uchwytu wiertarskiego i frezarskiego | Φ16/brzeszczot Φ120~Φ215 mm |
| Napięcie/całkowita moc | 380V 50 Hz/20 KW |
| Całkowite wymiary: | 11300×2500×3200 mm |
| Wymiary skrzynki kontrolnej: | 600×1400×1800 mm |
| Niezbędne źródło zasilania: | 20 kVA |
| Ciśnienie powietrza | 6~8 kg/cm2 |
KT-S860 Podstawowe możliwości przetwarzania:
 |
|
|
|
|
| Frezowanie i dłutowanie | Obróbka boków | Obróbka wiercenia | Frezowanie twarzy | ciąć |
| Ø8 Nóż frezujący | Ø8 Nóż frezujący | Ø12 głowica wiertarska | Ø60 ostrze frezujące | Ø160 brzeszczot |
| Prędkość 18000r/m | Prędkość 15000r/m | Prędkość 3000r/m | Prędkość 10000r/m | Prędkość 4000 obr/m |
| głębokość cięcia 4 mm | szerokość cięcia 8mm | wymóg procesu wiercenia | Głębokość frezowania 3 mm | Wymagania dotyczące procesu cięcia |
| Prędkość posuwu 3m/min | Prędkość posuwu 3m/min | 0,8m/min | 3m/min | 1m/min |
Konfiguracja sprzętu:
1 silnik wrzeciona: 7,5 kW (ATC) HSD Włochy importowały szybkie wrzeciono zmotoryzowane;
2 cała konstrukcja stalowa rama: obróbka naprężeń, precyzyjna obróbka;
3 szyna prowadząca: oś X, Y, Z to importowana liniowa szyna prowadząca (precyzyjna szyna prowadząca Tajwan HIWIN);
Transmisja osi 4 X, Y: zastosowanie importowanego napędu zębatego o wysokiej precyzji;
Przekładnia wału 5 Z: importowany napęd śrubowy o wysokiej precyzji (Taiwan HIWIN);
6-osiowy wał obrotowy;
6 pozycji narzędzi: 6 stacji mobilnej biblioteki narzędzi obrotowych;Włochy importowały uchwyt ISO30;.
7 wyposażony w automatyczne urządzenie do ustawiania narzędzi dla długiego detektora do wykrywania długości narzędzia;
8 stół roboczy: 8 zestawów automatycznego pozycjonowania;, z zaciskiem szczelinowym typu T;
9 system napędowy: zastosowanie bezszczotkowych serwonapędów firmy Siemnes;
10 lina holownicza: technologia niemiecka;
11 natryskowe urządzenie chłodzące ;
12 Przyrząd do ustawiania narzędzi: automatycznie wykrywa długość narzędzia;
13 System operacyjny sterowania Siemens 828D
14 przenośny kontroler 3D 1 zestaw;
15 skrzynka kontrolna: główne elementy elektryczne, sterowanie przemysłowe, system sterowania są importowane;
16 system operacyjny: system sterowania Siemens;
17 System CNC, system oprogramowania Siemens
