Automatyczna maszyna do cięcia aluminium CNC Wytłaczanie aluminium Centrum obróbcze

Automatyczna piła tarczowa do płyt aluminiowych Centrum obróbcze aluminium

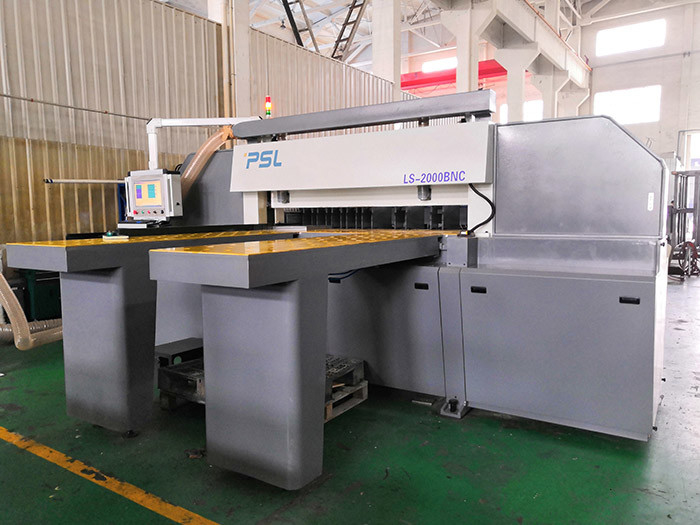

Nazwa maszyny: Automatyczna piła aluminiowa

Model: LS-2000BNC

▲ LS Staff Union na zlecenie firmy półautomatyczne modele pił do aluminium.Przedstawiciel

▲ 2000 pił aluminiowych,

▲ BNC w imieniu automatu.

To urządzenie ma zastosowanie do cięcia blach aluminiowych, miedzianych i paneli kompozytowych.

Główne parametry techniczne

Właściwości mechaniczne:

Dotykowy ekran operacyjny:

1. Dotykowy 10-calowy ekran operacyjny.

2. W tym samym czasie można ustawić wiele zestawów stołów warsztatowych, aby ułatwić przełączanie podczas cięcia.

3. Funkcja wejścia rozruchu.

4. Funkcja samowykrywania błędu.

  Glin.płyta mocująca i podstawa podająca:

1. Szyny łóżka po obu stronach podstawy podającej zacisk są wykonane ze spawanych belek stalowych.Twarde chromowane prowadnice z jednej strony i prowadnice samolotów z drugiej strony są dopasowane do kół zębatych i napędów rzędowych, a liniał magnetyczny jest dopasowany do reduktora i dwukilowatowego serwomotoru dziennego dla precyzyjnego i szybkiego pozycjonowania podczas jazdy .Maksymalna prędkość to 6 m/min.

▲ Struktura belki skompresowanej:

1. Zastosuj zintegrowaną konstrukcję belki dociskowej, zębatkę i kolokację cylindra, równomiernie napędzaj belkę dociskową, aby podnieść i docisnąć materiał arkusza.Nacisk rozkłada się równomiernie po obu stronach linii środkowej cięcia.Gdy gumowy pasek jest zainstalowany na dole belki dociskowej, aby uniknąć docisku, powierzchnia przedmiotu roboczego jest dociskana, aby zapewnić precyzyjną jakość cięcia.

Siedzisko piły:

1. Równoległa liniowa konstrukcja prowadnicy może skutecznie zmniejszyć ruchomą bezwładność gniazda piły, poprawić płynne działanie gigantycznego gniazda i skutecznie zmniejszyć kołysanie ruchu, aby uzyskać najlepszą dokładność linii cięcia.

2. Silnik piły głównej ma moc 20 KM (18,5 kW).Jego ogromny skok wykorzystuje silnik konwersji częstotliwości 2 KM (1,5 kW) do napędzania z reduktorem i precyzyjnym rzędem zębów przekładni.Główna piła dopasowuje się do ruchu cylindra olejowego w górę iw dół, dzięki czemu cięcie jest mocniejsze, unikając zjawiska zacinania się i zgniatania powodowanego przez tradycyjną przekładnię łańcuchową.

3. Lokalizacja cięcia brzeszczotu może automatycznie zlokalizować rosnącą pozycję cięcia zgodnie z ustawieniami edycji szerokości programu, aby rozpocząć cięcie.

4. Pod gniazdem piły znajduje się kwadratowe, rurowe korytko na pył, a dwie strony folii pokrywają się nawzajem i rozciągają się do tylnego końca cięcia, aby zapewnić, że koryto zbierające pył osiągnie najwyższy efekt odpylania.

5. Maksymalna prędkość cięcia posuwu piły wynosi 6 m/min i 7 m/min.Prędkość cięcia można regulować za pomocą pokrętła panelu w zależności od wysokości ciętego przedmiotu obrabianego, a prędkość cięcia można zmieniać w czasie rzeczywistym.Użytkownicy mogą dostosować swoje preferencje zgodnie z charakterem ciętych obiektów.

▲ Główny stół warsztatowy:

Główny stół roboczy jest również stołem pływającym.Miedziane kulki pływające powietrza są umieszczone na twardym chromowanym panelu.W warunkach zwiększonej trwałości poprawia się również wydajność pracy górnej blachy pracownika.

Zaciski:

1. Standardowa konfiguracja ilości zacisków roboczych: 8 szt. zacisków.

2. Każdy zacisk jest wyposażony w cylinder do wyciągania arkusza przedmiotu obrabianego w sposób dźwigniowy, dzięki czemu po pociągnięciu przedmiotu obrabianego może zapewnić, że materiał roboczy zaciśnie arkusz.

▲ Arkusz pyłoszczelny

Segmentowy arkusz pyłoszczelny przyjmuje przezroczysty arkusz z tworzywa sztucznego, który może skutecznie ograniczać wyrzucanie kurzu i zapewniać funkcję ochrony bezpieczeństwa.

▲ Konfiguracja elektronicznej skrzynki sterowniczej:

1. Wszystkie części elektroniczne są kupowane z oryginalnej fabryki na Tajwanie.

2. Silnik serwo i sterownik serwo to Delta.

3. Przetwornica częstotliwości to Tajwan Yingweiteng.

4. Części elektroniczne w ogóle nie potrzebują układu chłodzenia.W celu popularyzacji części elektronicznych można je kupić i wymienić na

rynku bez obaw o wnikanie kurzu, o ile są regularnie czyszczone i konserwowane.

▲ Zasilanie:

1. Zasilacz jest przemysłowym zasilaniem trójfazowym o napięciu 380V/50HZ.

▲ Zasilanie powietrzem pod ciśnieniem:

Użyj ciśnienia powietrza 5-6 kg/cm

▲ Zbieranie kurzu:

1. Dostawca zapewnia skrobakowy system usuwania wiórów, który jest instalowany synchronicznie z piłą, aby zapewnić funkcję usuwania wiórów.

▲ Wyposażenie standardowe:

1. Jeden główny brzeszczot: brzeszczot z węglika spiekanego (specjalny do płyty aluminiowej).

2. Zaciski robocze: 8szt.

3. Pływający stół do karmienia: 1800 mm x 600 mm x 2 zestawy.

4. Skrzynka narzędziowa zawiera zestaw narzędzi.

5. Pasek silnika piły głównej jest umieszczony w maszynie.
